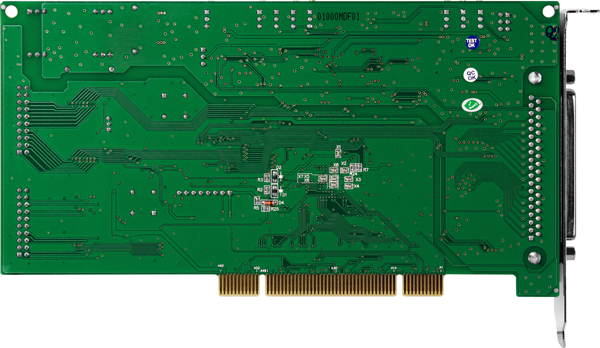

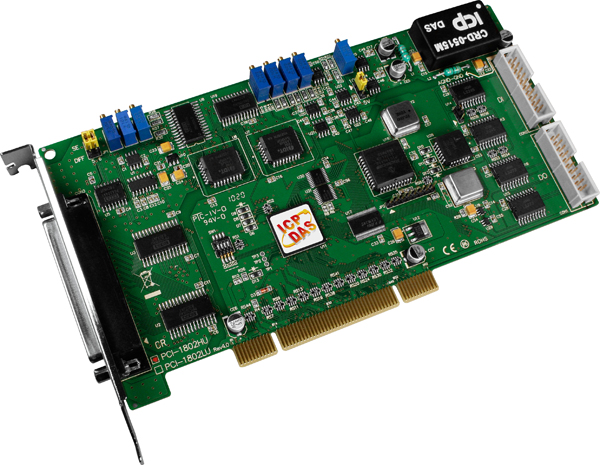

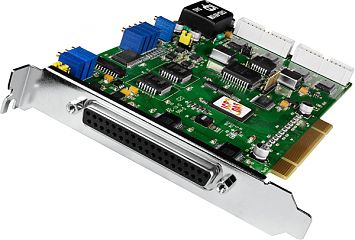

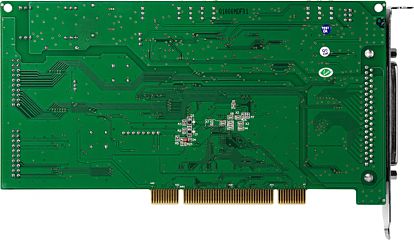

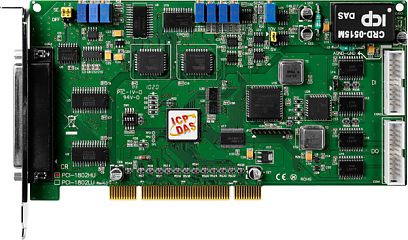

Плата PCI-1802HU CR

Основные характеристики плат

• Тип компьютерной шины

  Universal PCI 

Аналоговый ввод

• Количество каналов АЦП

  16/32 

• Разрешение АЦП, бит

  12 

• Точность АЦП

  ±0.01% при 25°C, ±10 В 

• Частота дискретизации

  44 кГц 

• Температурный дрейф нуля

  ±2 ppm/°C

• Входное сопротивление

  10 МОм 

• Размер буфера FIFO, кБайт

  16384

• Биполярный ввод

  Да

• Количество потенциальных каналов аналогового ввода

  32

• Однополярный ввод

  Да

• Программируемое усиление АЦП

  0.5, 1, 5, 10, 50, 100, 500, 1000

Аналоговый вывод

• Точность ЦАП

  ±0.06% при 25°C, ±10 В 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  2 МГц

Счетчик

• Количество каналов таймера/счётчика

  1 

• Максимальное разрешение счетчика

  16 бит 

• Частота тактовых импульсов, МГц

  8

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В

• Частота отклика

  2 МГц

Требования к электропитанию

• Потребление тока

  300 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  200 x 105

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-4002
