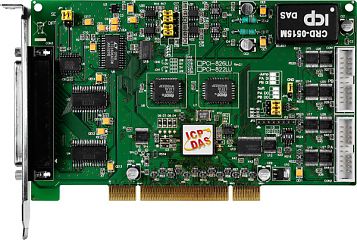

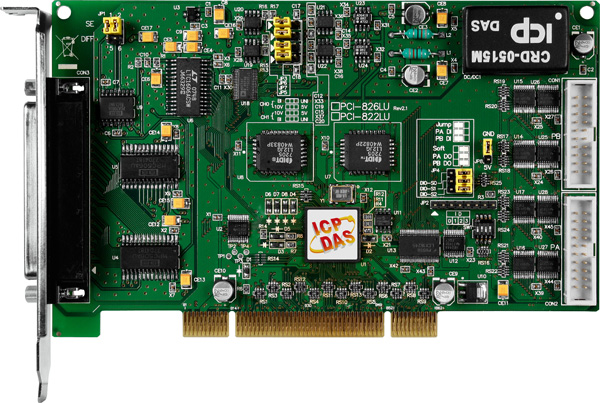

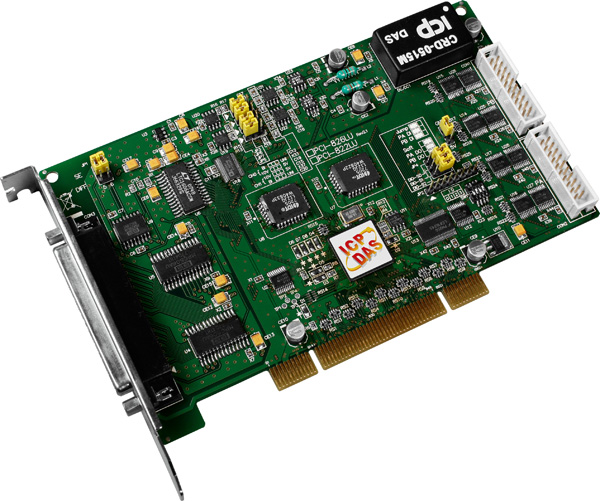

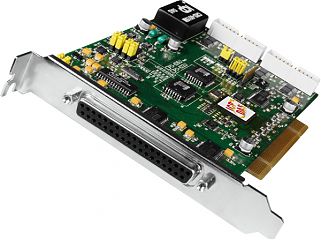

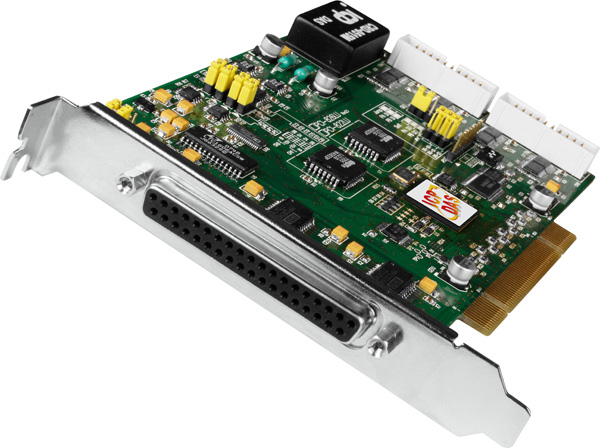

Плата PCI-826LU CR

Основные характеристики плат

• Тип компьютерной шины

  Universal PCI 

Аналоговый ввод

• Количество каналов АЦП

  16/32 

• Тип каналов аналогового ввода

  32 потенциальных/16 дифференциальных 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.05% 

• Частота дискретизации

  250 кГц 

• Диапазон входных сигналов по напряжению

  ±1.25 В, ±2.5 В, ±5 В, ±10 В 

• Температурный дрейф нуля

  15 ppm/°C

• Размер буфера FIFO, кБайт

  16384

• Биполярный ввод

  Да

• Количество потенциальных каналов аналогового ввода

  32

• Программируемое усиление АЦП

  1, 2, 4, 8

Аналоговый вывод

• Точность ЦАП

  ±6 LSB 

Дискретный ввод/вывод

• Количество универсальных дискретных каналов ввода/вывода

  32 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  1 МГц

Дискретный вывод

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 40 мА; Source: 20 мА

• Частота отклика

  1 МГц

Требования к электропитанию

• Потребление тока

  1 А при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  170 x 150 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  CA-4002
