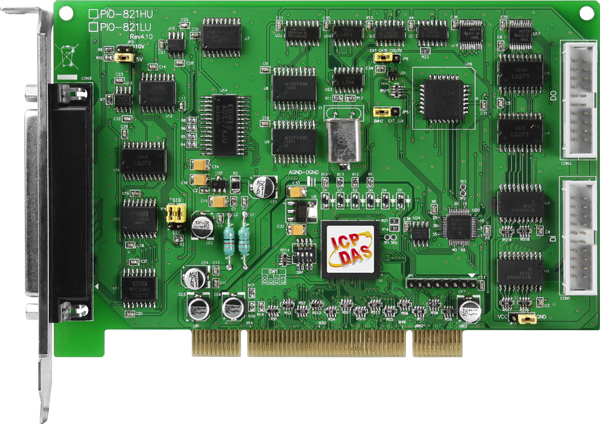

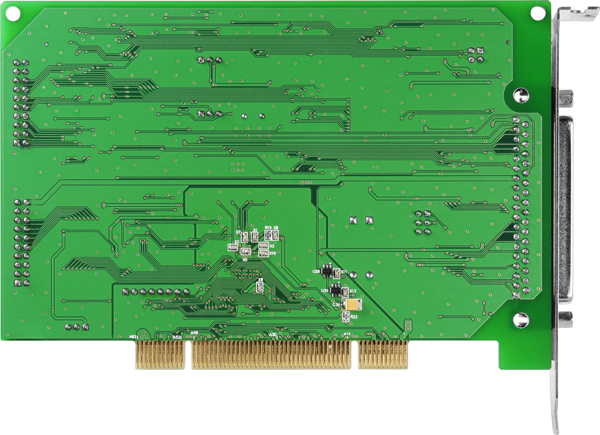

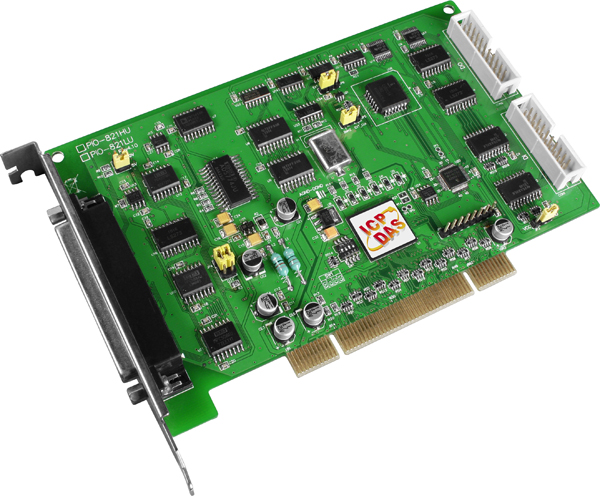

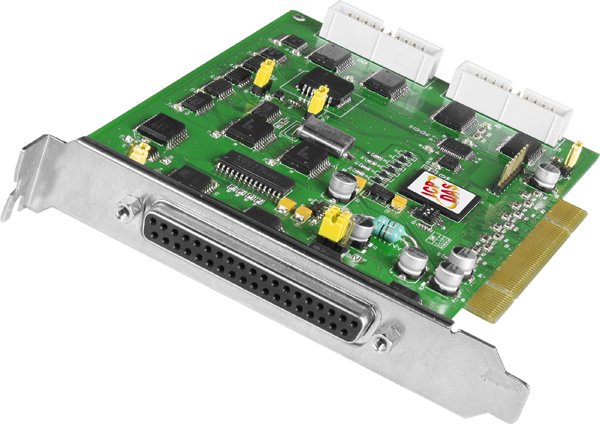

Плата PIO-821HU CR

Основные характеристики плат

• Тип компьютерной шины

  Universal PCI 

Аналоговый ввод

• Количество каналов АЦП

  16/8 

• Тип каналов аналогового ввода

  16 потенциальных или 8 дифференциальных 

• Разрешение АЦП, бит

  12 

• Точность АЦП

  ±0.01% при 25°C, ±10 В 

• Частота дискретизации

  45 кГц 

• Диапазон входных сигналов по напряжению

  ±5 В, ±2,5 В, ±1,25 В, ±0,6 В 

• Температурный дрейф нуля

  ±4 ppm/°C

• Биполярный ввод

  Да

• Количество потенциальных каналов аналогового ввода

  16

• Программируемое усиление АЦП

  1, 10, 100, 1000

Аналоговый вывод

• Точность ЦАП

  0.01% от полного диапазона 

• Скорость изменения выходного сигнала

  0.3 В/мкс 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  1.2 МГц

Счетчик

• Эталонные часы

  Внутренние, 2 МГц 

• Количество каналов таймера/счётчика

  3 

• Максимальное разрешение счетчика

  16 бит 

• Частота тактовых импульсов, МГц

  2

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В

• Частота отклика

  1.2 МГц

Требования к электропитанию

• Потребление тока

  960 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  159 x 97 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-4002
