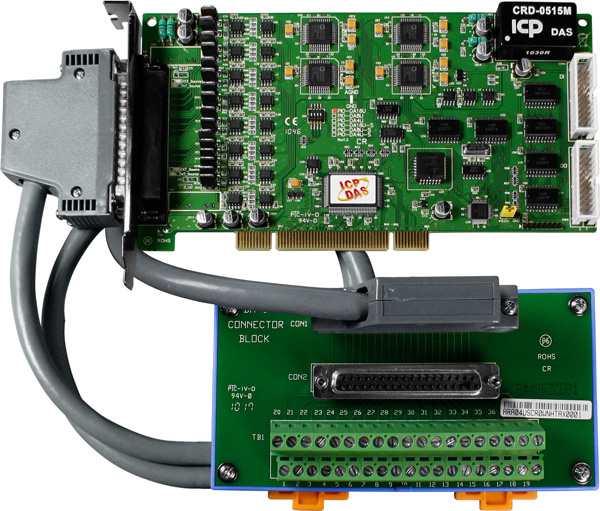

Плата PIO-DA16U/S CR

Основные характеристики плат

• Дочерняя плата

  Да 

• Тип компьютерной шины

  Universal PCI 

Аналоговый вывод

• Диапазон выходных сигналов по току

  0 ~ 20 мА 

• Точность ЦАП

  ±0.04% при 25°C, ±10 В 

• Скорость изменения выходного сигнала

  0.71 В/мкс 

• Нагрузочная способность выхода по току

  ±5 мА 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  1 МГц

Счетчик

• Эталонные часы

  Внутренние, 4 МГц 

• Количество каналов таймера/счётчика

  3 

• Максимальное разрешение счетчика

  16 бит 

• Частота тактовых импульсов, МГц

  4

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 2.4 мА при 0.8 В; Source: 0.8 А при 2 В

• Частота отклика

  1 МГц

Требования к электропитанию

• Потребление тока

  1400 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  188 x 105.1

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-3710
