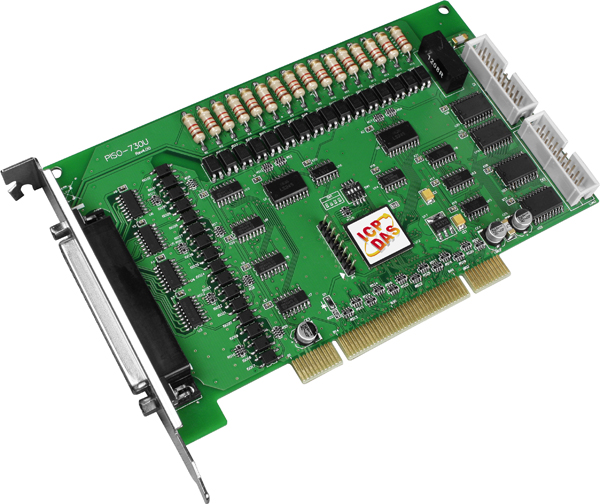

Плата PISO-730U-5V CR

Основные характеристики плат

• Тип компьютерной шины

  Universal PCI 

Дискретный ввод/вывод

• Количество изолированных каналов дискретного ввода

  16 

• Количество изолированных каналов дискретного вывода

  16 

• Количество неизолированных каналов дискретного ввода

  16 

• Количество неизолированных каналов дискретного вывода

  16 

• Тип каналов изолированного дискретного вывода

  Открытый коллектор, Sink (PNP)

• Напряжение изоляции входов, В

  3750

• Напряжение изоляции выходов, В

  3750

Дискретный ввод

• Количество каналов дискретного ввода

  16 изолированных + 16 неизолированных 

• Напряжение лог. 1

  Изолированный: +5 ~ +12 В; ТТЛ: +2 В мин. 

• Напряжение лог. 0

  Изолированный: +1 В макс.; ТТЛ: 0.8 В макс. 

• Входное сопротивление

  1.2 кОм 

• Частота отклика

  Изолированный: 4 кГц; неизолированный: 1.2 МГц

Дискретный вывод

• Количество каналов дискретного вывода

  16 изолированных + 16 неизолированных 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение лог. 0

  Неизолированный: 0.8 В макс. 

• Напряжение лог. 1

  Неизолированный: 2 В мин. 

• Частота отклика

  Изолированный: 4 кГц; неизолированный: 1.2 МГц

Требования к электропитанию

• Потребление тока

  600 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  180 x 105 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-4002
