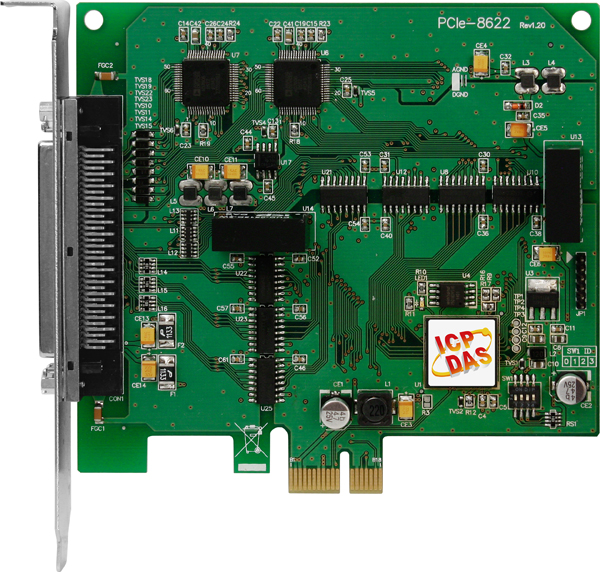

Плата PCIe-8622 CR

Основные характеристики плат

• Тип компьютерной шины

  PCI Express 

Аналоговый ввод

• Количество каналов АЦП

  16 

• Тип каналов аналогового ввода

  Потенциальные 

• Разрешение АЦП, бит

  16 

• Точность АЦП

  ±0.05% 

• Частота дискретизации

  200 кГц 

• Напряжение изоляции, В

  2500 

Аналоговый вывод

• Точность ЦАП

  ±6 LSB 

• Скорость изменения выходного сигнала

  2.8 В/мкс 

Дискретный ввод/вывод

• Количество изолированных каналов дискретного ввода

  12 

• Количество изолированных каналов дискретного вывода

  12 

• Напряжение изоляции входов, В

  2500

• Напряжение изоляции выходов, В

  2500

Дискретный ввод

• Количество каналов дискретного ввода

  12 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Напряжение изоляции, В

  2500 

• Частота отклика

  1 МГц

Дискретный вывод

• Количество каналов дискретного вывода

  12 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В

• Частота отклика

  1 МГц

Требования к электропитанию

• Потребление тока

  600 мА при +12 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  125 x 120 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
