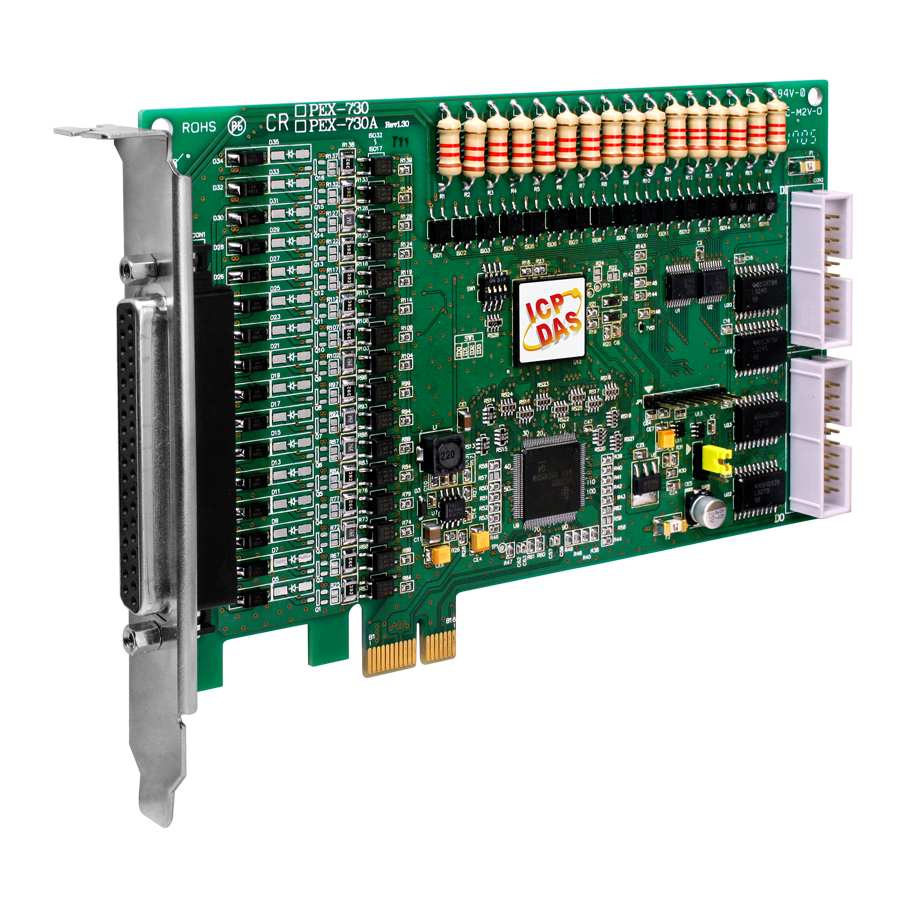

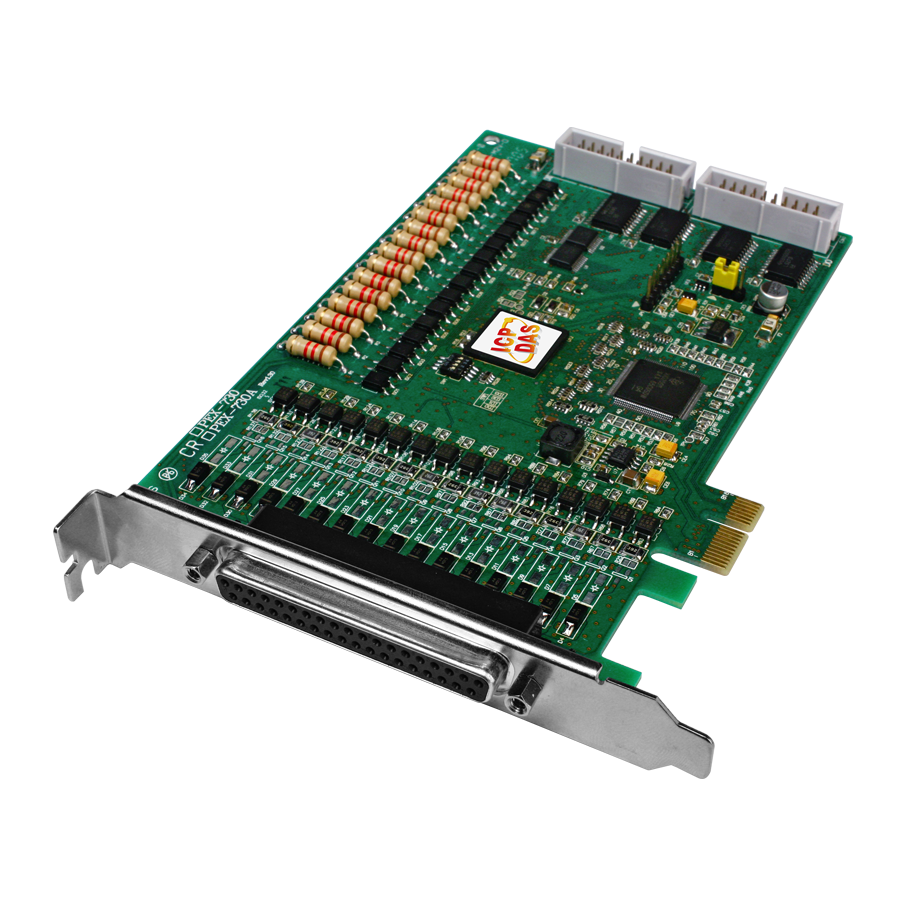

Плата PEX-730A CR

Основные характеристики плат

• Тип компьютерной шины

  PCI Express 

Дискретный ввод/вывод

• Количество изолированных каналов дискретного ввода

  16 

• Количество изолированных каналов дискретного вывода

  16 

• Напряжение изоляции входов, В

  3750

• Напряжение изоляции выходов, В

  3750

• Совместимость каналов

  Оптопара

Дискретный ввод

• Количество каналов дискретного ввода

  16 изолированных + 16 неизолированных 

• Напряжение лог. 1

  Изолированный: +9 ~ +24 В; ТТЛ: +2 В мин. 

• Напряжение лог. 0

  Изолированный: +1 В макс.; ТТЛ: 0 ~ +0.8 В 

• Напряжение изоляции, В

  3750 

• Частота отклика

  Изолированный: 4 кГц; неизолированный: 500 кГц

Дискретный вывод

• Количество каналов дискретного вывода

  16 изолированных + 16 неизолированных 

• Напряжение лог. 0

  Неизолированный: 0.8 В макс. 

• Напряжение лог. 1

  Неизолированный: 2 В мин. 

• Частота отклика

  Изолированный: 4 кГц; неизолированный: 500 кГц

Требования к электропитанию

• Потребление тока

  350 мА при +3.3 В; 250 мА при +12 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  163 x 110

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-4002
