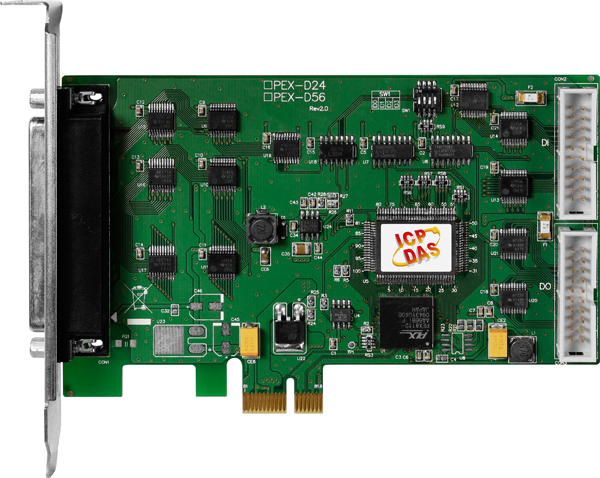

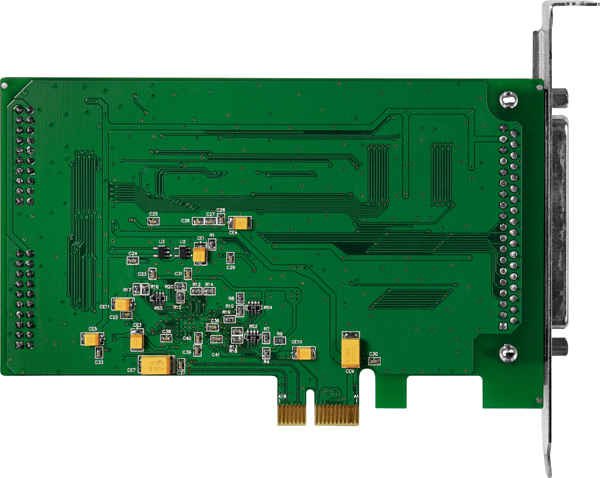

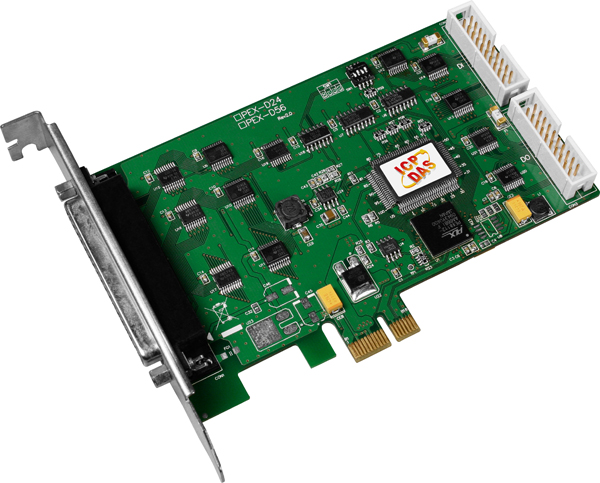

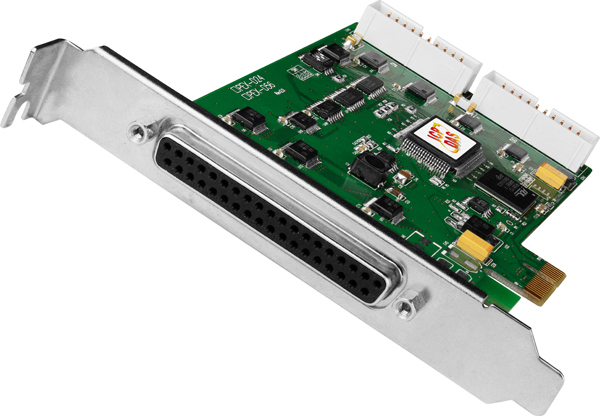

Плата PEX-D56 CR

Основные характеристики плат

• Тип компьютерной шины

  PCI Express 

• Разъемы для подключеня устройств ввода/вывода

  1 x 37-pin D-Sub, 2 x 20-pin Header

Дискретный ввод/вывод

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  16 + 24 программируемых 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

• Частота отклика

  500 кГц

Дискретный вывод

• Количество каналов дискретного вывода

  16 + 24 программируемых 

• Напряжение лог. 0

  0.4 В макс. 

• Напряжение лог. 1

  2.4 В мин. 

• Нагрузочная способность выходов

  CON1: Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В; CON3: Sink: 64 мА @ 0.8 В; Source: 32 мА @ 2.0 В

• Частота отклика

  500 кГц

Требования к электропитанию

• Потребление тока

  750 мА при +3.3 В; 0 мА при +12 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  134 x 86 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
