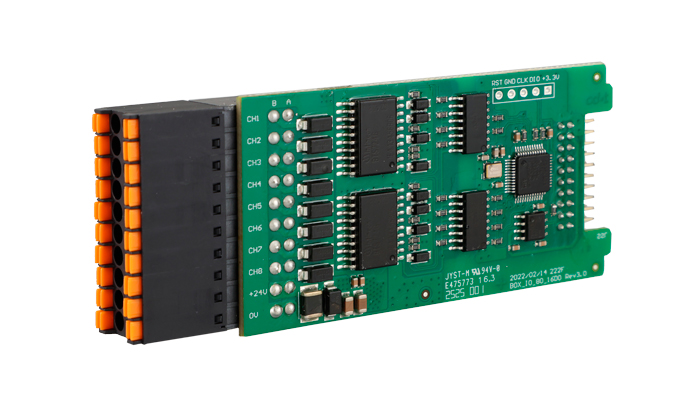

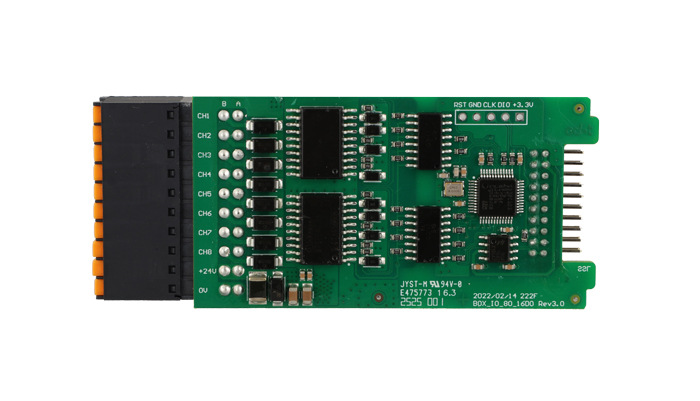

Плата дискретного ввода-вывода для модуля ЛАДОГА серия 2 DS-216

Дискретный ввод

• Количество каналов дискретного ввода

  8 

• Тип подключения каналов дискретного ввода

  Sink/Source 

• Входное сопротивление

  1.8 кОм 

• Напряжение в открытом состоянии

  +10 ~ +28 В пост. 
  +0 ~ +14 В пост. 

• Напряжение в закрытом состоянии

  +5 В пост. макс. 
  +19 В пост. мин. 

• Частота отклика

  ON -> OFF: < 2 мс; OFF -> ON: < 3 мс

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  200 Гц 

• Минимальная ширина импульса

  2.5 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  8 

• Тип подключения каналов дискретного вывода

  Source 

• Напряжение нагрузки

  +24 В пост. 

• Ток нагрузки

  1.5 А макс. 

• Частота отклика

  ON -> OFF: <100 мкс; OFF -> ON: <200 мкс

Требования к электропитанию

• Потребление тока

  45 мА при 5 В пост. макс.

Условия эксплуатации

• Рабочая температура, °C

  -30 ~ +60 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Комплект поставки

• Комплект поставки

  Устройство
