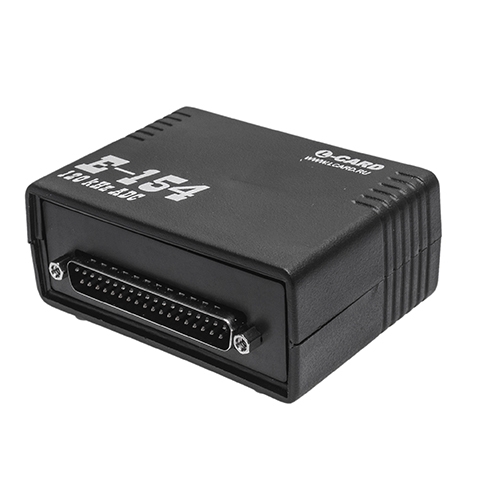

Внешний модуль АЦП E-154

Микроконтроллер

• Тип микроконтроллера

  AT91SAM7S64 (ARM) 

• Разрядность

  32 бита 

• Тактовая частота

  48 МГц 

• Внутреннее ОЗУ данных

  16 кБайт 

• Внутреннее ППЗУ программ

  64 кБайт 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Разрешение АЦП, бит

  12 

• Диапазон входных сигналов по напряжению

  ±5 В; ±1,6 В; ±0,5 В; ±0,16 В 

• Входное сопротивление

  >20 МОм (при одноканальном вводе) 

• Размер буфера FIFO, кБайт

  11

• Защита входов

  ±10 В 

• Межканальное прохождение сигнала

  -80 дБ (многоканальный режим 120 кГц, частота сигнала 1 кГц, сопротивление источника сигнала 50 Ом, диапазон ±5 В) 

• Максимальная частота преобразования

  120 кГц 

• Синхронизация

  по уровню аналогового сигнала 
  от встроенного таймера 
  от внешнего синхросигнала 

• Эффективная разрядность

  11,8 бит (120 кГц, диап. измерения ±5 В) 

Размеры и вес

• Габаритные размеры, мм

  90 x 65 x 36
