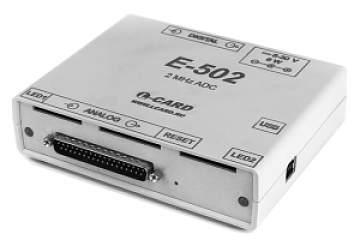

Модуль E-502-P-EU-D (уценка 1)

Интерфейс работы с компьютером

• Формат слова данных

  32 бит (отчёт данных + индексная часть) 

• Скорость передачи данных по USB 2.0 (High Speed)

  5 Мотсч./c на ввод и вывод. (1 отч. = 32 бит) 

• Скорость передачи данных по Ethernet 100BASE-TX

  До 2,5 Мотсч./c на ввод при физической скорости Ethernet 100 Mбит/с. ВНИМАНИЕ! Режим 10 Mбит/с Ethernet не поддерживается 

• Интерфейсный контроллер в модуле

  LPC4333 или LPC4337 (любой по усмотрению производства ''Л Кард''), 200 МГц, 2 ядра, ОЗУ 32 МБ, на плате отладочные интерфейсы UART0 и JTAG 

Аналоговый ввод

• Количество каналов АЦП

  16/32 

• Разрешение АЦП, бит

  16 

• Диапазон входных сигналов по напряжению

  ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В 

• Входное сопротивление

  >10 МОм (при одноканальном вводе) 

• Защита входов

  ±15 В 

• Максимальная частота преобразования

  2 МГц (1,5 МГц при синхронизации частоты преобразования от другого модуля E-502) 

• Синхронизация

  от внешнего синхросигнала 
  синхронизация нескольких E-502 

• Эффективная разрядность

  14,5 бит (400 кГц, диап.изм. 2 В) 

Требования к электропитанию

• Потребление тока

  6 Вт (от источника питания)

• Внешний источник питания

  ~220 В=12 В, не менее 0.5A (блок питания входит в комплект поставки) 

• Питание внешних устройств

  +15 В, -15 В, +3,3 В. (максимальные токи, снимаемые с выходов уточняются) 

Питание от шины USB

• Потребляемый ток

  Незначительный, менее 5 мА 

Условия эксплуатации

• Рабочая температура, °C

  +5 ~ +40 (при эксплуатации модуля E-502 без корпуса верхняя граница рабочего температурного диапазона равна +50°С) 

• Температура хранения, °C

  0 ~ + 40 

• Рабочая влажность, %

  0 ~ 90 

Размеры и вес

• Габаритные размеры, мм

  140 x 112 x 39 (без учета кабельных частей разъемов)
