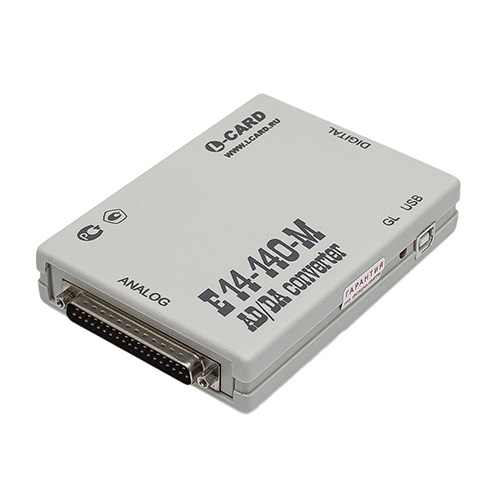

Внешний модуль АЦП E14-140MD

Микроконтроллер

• Тип микроконтроллера

  AT91SAM7S256 

• Тактовая частота

  48 МГц 

• Внутреннее ОЗУ данных

  64 кБайт 

• Внутреннее ППЗУ программ

  256 кБайт 

Аналоговый ввод

• Количество каналов АЦП

  16/32 

• Разрешение АЦП, бит

  14 

• Диапазон входных сигналов по напряжению

  ±10 В; ±2,5 В; ±0,6 В; ±0,15 В 

• Входное сопротивление

  >10 МОм (при одноканальном вводе) 

• Защита входов

  ± 10 В (питание выкл. и в режиме suspend) 
  ± 30В (питание вкл.) 

• Максимальная частота преобразования

  200 кГц (для внутренней или внешней аппаратной синхронизации) 

• Синхронизация

  внутренняя 
  возможна многомодульная синхронизация 
  по уровню аналогового сигнала 
  от внешнего синхросигнала 

• Эффективная разрядность

  13,3 бит (100 кГц, диап. изм 2,5 В.) 

Питание от шины USB

• Потребляемый ток

  до 240 мА (в активном режиме без ЦАП), до 380 мА (в активном режиме с ЦАП) 

• Выходы для питания внешних цепей

  +5 В, до 100 мА 
  ± 15 В, до 20 мА по каждой из цепей (опция)
