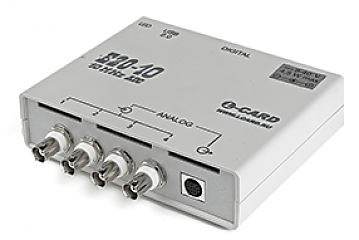

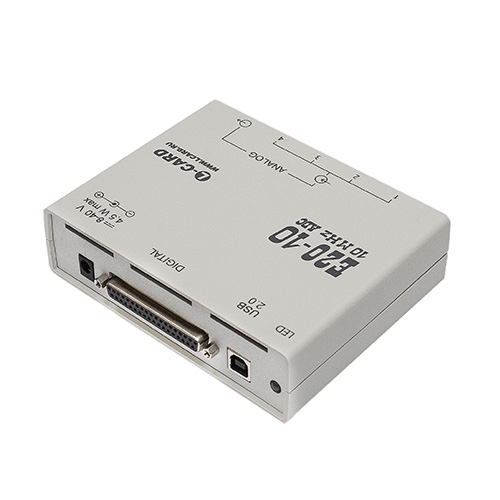

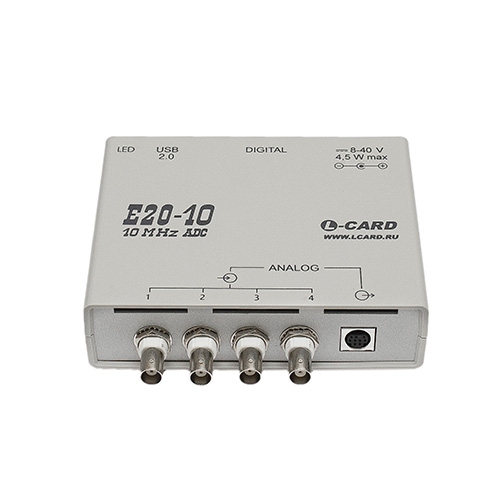

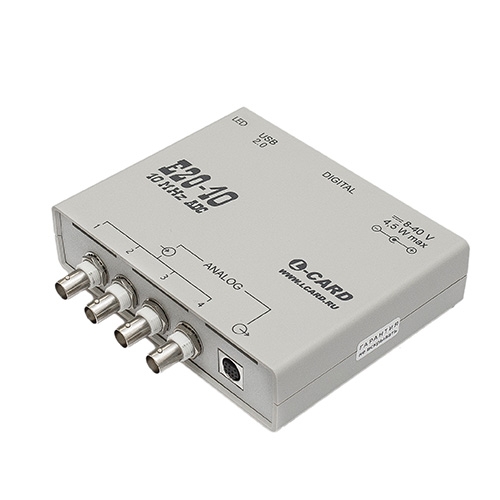

Внешний модуль АЦП E20-10-1

Аналоговый ввод

• Количество каналов АЦП

  4 

• Разрешение АЦП, бит

  14 

• Диапазон входных сигналов по напряжению

  ±3,0 В; ±1,0 В; ±0,3 В (независимая настройка для каждого канала) 

• Входное сопротивление

  10 МОм 

• Размер буфера FIFO, кБайт

  8192

• Межканальное прохождение сигнала

  не более: на постоянном напряжении –70 дБ, на частоте 1 кГц –75 дБ, на частоте 1 МГц –65 дБ 

• Максимальная частота преобразования

  10 МГц 

• Дополнительные возможности

  Сбор заданного количества кадров от синхросигнала, задержанный старт на заданное количество кадров и др.

• Типичное отношение сигнал-шум канала АЦП

  73 дБ 

• Синхронизация

  старта-сбора данных (по цифровому и аналоговым сигналам) 
  частоты АЦП 
  Частоты преобразования АЦП, старта сбора данных (по цифровому и аналоговым сигналам) 

• Полоса пропускания сигнала каждого канала

  0...5 МГц для каждого канала 

Требования к электропитанию

• Потребление тока

  4,5 Вт

• Внешний источник питания

  +8,0 В...+40 В (ревизия В.01) 

• Питание внешних устройств

  ±12 В (до 35 мА) выведены на разъем аналоговых сигналов#+5 В (до 35 мА) выведено на разъём цифровых сигналов 

Размеры и вес

• Габаритные размеры, мм

  140 x 110 x 35
