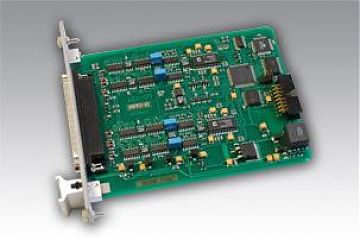

Модуль LTR22

Внешняя синхронизация

• Вход синхронизации SYN_IN

  Совместим с выходным логическим уровнем TTL/CMOS – элементов с напряжением питания +3,3 В/+5 В; Вход имеет резисторную подтяжку 20 кОм к цепи AGND. Входной ток не более 270 мкА

• Выход синхронизации SYN_OUT

  Имеет выходной логический уровень LVTTL – элементов с напряжением питания +3,3В, по умолчанию находится в Z состоянии с резисторной подтяжкой 20 кОм к цепи AGND

Аналоговый ввод

• Количество каналов АЦП

  4 

• Разрешение АЦП, бит

  16 

• Диапазон входных сигналов по напряжению

  ±10 В, ±3 В, ±1 В, ±300 мВ, ±100 мВ, ±30 мВ 

• Пределы допускаемой основной относительной погрешности без применения операции "Калибровка нуля"

  ± 0,2% в поддиапазонах измерений ± 300мВ, ± 1В, ± 3В, ± 10В 
  ± 0,5% в поддиапазоне измерений ± 100мВ 
  ± 1,0% в поддиапазоне измерений ± 30мВ 

• Предельно допустимые напряжения на аналоговых входах (защита входов)

  ± 20В в выключенном состоянии 
  ± 20В во включенном состоянии 

• Входное сопротивление дифференциального входа, не менее

  10 МОм во включенном состоянии 

• Частота преобразования АЦП

  от 3,472 кГц до 78,125 кГц (задается формулой и фиксированной сеткой частот)

• При частоте входного сигнала 15…25 кГц

  2% для поддиапазонов измерений ± 10В, ± 3В, ± 1В 
  4% для поддиапазонов измерений ± 300мВ, ± 100мВ, ± 30мВ 

• При частоте входного сигнала 5…15 кГц

  0,5% для поддиапазонов измерений ± 10В, ± 3В, ± 1В 
  1% для поддиапазонов измерений ± 300мВ, ± 100мВ, ± 30мВ 

• При частоте входного сигнала 0,02…5 кГц

  ± 0,15% для поддиапазонов измерений ± 10В, ± 3В, ± 1В 
  0,3% для поддиапазонов измерений ± 300мВ, ± 100мВ, ± 30мВ 

• Межканальное прохождение синусоидального сигнала 1 кГц на всех поддиапазонах

  Не более -80 дБ

• Коэффициент подавления синфазной помехи 50 Гц в дифференциальном режиме, не менее

  Не менее 80 дБ

Выходные характеристики

• Выходное сопротивление

  26 Ом по каждому выходу

Требования к электропитанию

• Рабочее напряжение

  ±15 В 

• Максимальный ток нагрузки

  50 мА по каждому выходу относительно цепи AGND
