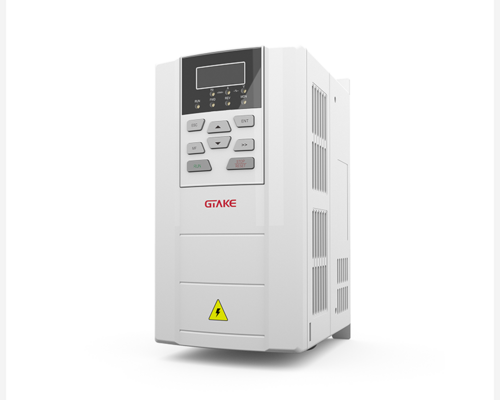

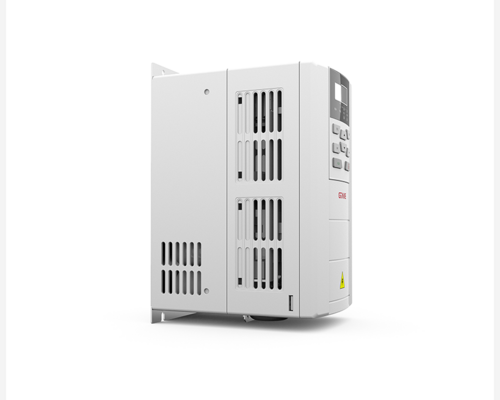

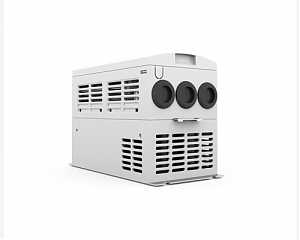

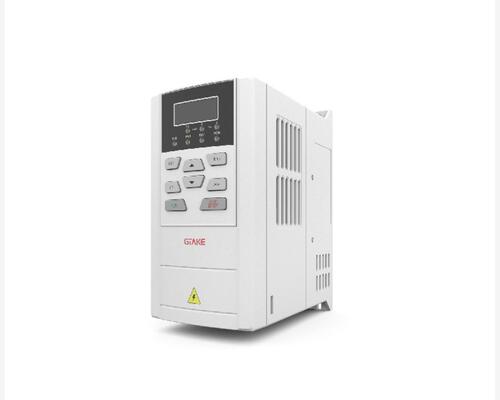

Преобразователь GK620-4T185G/200L

Основные характеристики

• Напряжение питания

  Трехфазное 380 В (330-440 В) 50/60 Гц 

• Номинальная мощность

  185 кВт для тяжелой нагрузки и 200 кВт для легкой 

• Номинальный выходной ток

  350 А для тяжелой нагрузки и 380 А для легкой 

• Номинальный входной ток

  326 А для тяжелой нагрузки и 354 А для легкой 

• Перегрузочная способность

  200% - 0.5 с каждые 10 минут 
  150 % - 60с 
  180% - 10с 

• Выходная частота

  0.00~ 600.00 Гц с шагом 0.01 Гц 

• Эффективность

  При номинальной мощности ≥ 93% 

Функции управления

• Режим управления

  Управление V/F 
  Бездатчиковое векторное управление SVC2 
  Бездатчиковое векторное управление синхронным двигателем 
  Бездатчиковое векторное управление SVC1 

• Диапазон регулирования скорости

  1:100 (V/f-управление, бездатчиковое векторное управление SVC1) 
  1:200 (бездатчиковое векторное управление SVC2/синхронным двигателем) 

• Точность поддержания скорости

  ±0,5% - V/f управление 
  ±0,2% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

• Колебания скорости

  ±0,3% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

• Быстродействие по моменту

  < 10 мс (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

Основные функции

• Частота запуска

  0.00 ~ 600.00 Гц 

• Время разгона / замедления

  0.00 ~ 60000 с 

• Частота ШИМ

  0.7 кГц ~ 16 кГц 

• Задание частоты

  По сети 
  Потенциометр 
  Импульсное задание 
  Цифровое задание и больше / меньше с панели управления 
  Цифровое задание больше / меньше внешними сигналами 
  Аналоговое задание (AI1/AI2/EAI) 

• Методы пуска двигателей

  Старт с начальной частоты 
  Старт с подхватом двигателя 
  Пуск с удержанием момента за счет торможения постоянным током 

• Методы останова двигателя

  Останов на выбеге 
  Останов по рампе 
  Останов по рампе + торможение постоянным током 

• Каналы ввода

  2 аналоговых входа (1 x ток/напряжение, 1 x напряжение) 
  6 дискретных входов (открытый коллектор (NPN/PNP), сухой контакт) 

• Каналы вывода

  1 дискретный выход 
  1 высокоскоростной импульсный выход 0~50кГц 
  1 релейный выход 
  1 аналоговый выход ток / напряжение, может выводить сигналы, такие как заданная или выходная частота 

Особенности

• Особенности

  Тепловая защита двигателя, защита от перенапряжения, защита от пониженного напряжения 
  Различные кривые разгона / замедления, S-кривая, четыре варианта времени разгона / замедления 
  Программирование 16-ти ступенчатое управление скоростью, челночное управление 
  Статизм, функция подсчёта, пропуск частоты 
  Перезапуск при потере питания, точная автонастройка, ограничение тока по циклам 
  Управление механическим тормозом, гибкое управление вентилятором 
  Подхват вращающегося двигателя, экстренный останов, пропуск частоты 
  ПИД-управление техпроцессом 
  Подключение к общей шине постоянного тока 
  Контроль фиксированной длины материала, простой PLC, экстренная остановка 
  Подключаемая панель управления, копирование и резервное копирование параметров 
  Переключение между параметрами для 2-х двух двигателей (асинхронные и синхронные двигатели) 
  История 3-х отказов, отображаемые и скрытые параметры 
  Защита от опрокидывания, управление ослаблением поля, точное ограничение момента 
  Поставляется с внешним дросселем постоянного тока 
  Встроенный RS485 (ModBus RTU/ASCII), поддержка сетей Profibus DP 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +40 

• Температура хранения, °C

  -40 ~ +70 

• Рабочая влажность, %

  0 ~ 95, без образования конденсата 

• Рабочая высота над уровнем моря

  до 2000 м 

• Условия эксплуатации

  При отсутствии прямых солнечных лучей, пыли, агрессивных и легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды или соли и т.д. 

Защита

• Защита от пыли и влаги

  IP20 

Размеры и вес

• Габаритные размеры, мм

  500 x 990 x 368

• Вес нетто, кг

  88

Монтаж

• Монтаж

  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  Внешний дроссель постоянного тока
