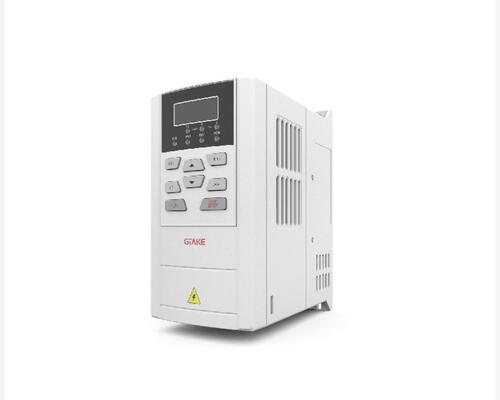

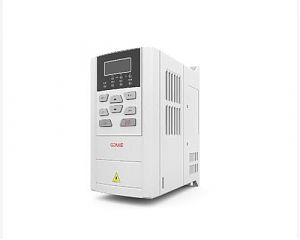

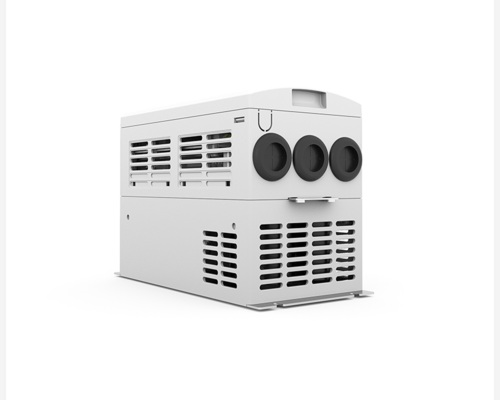

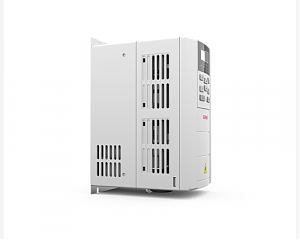

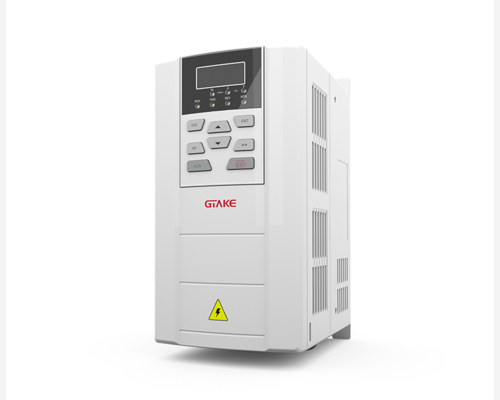

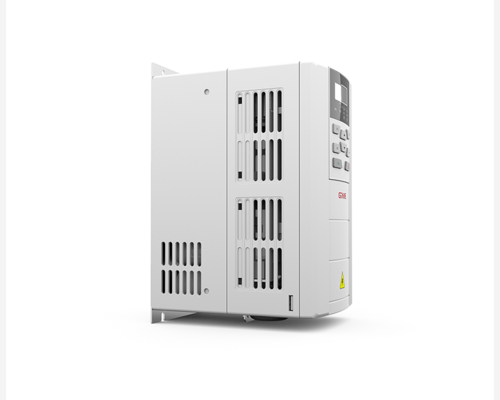

Преобразователь GK620-4T75G/90L

Основные характеристики

• Напряжение питания

  Трехфазное 380 В (330-440 В) 50/60 Гц 

• Номинальная мощность

  75 кВт для тяжелой нагрузки и 90 кВт для легкой 

• Номинальный выходной ток

  150 А для тяжелой нагрузки и 176 А для легкой 

• Номинальный входной ток

  157 А для тяжелой нагрузки и 180 А для легкой 

• Перегрузочная способность

  150 % - 60с 
  180% - 10с 
  200% - 0.5 с каждые 10 минут 

• Выходная частота

  0.00~ 600.00 Гц с шагом 0.01 Гц 

• Эффективность

  При номинальной мощности ≥ 93% 

Функции управления

• Режим управления

  Управление V/F 
  Бездатчиковое векторное управление SVC1 
  Бездатчиковое векторное управление SVC2 
  Бездатчиковое векторное управление синхронным двигателем 

• Диапазон регулирования скорости

  1:100 (V/f-управление, бездатчиковое векторное управление SVC1) 
  1:200 (бездатчиковое векторное управление SVC2/синхронным двигателем) 

• Точность поддержания скорости

  ±0,5% - V/f управление 
  ±0,2% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

• Колебания скорости

  ±0,3% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

• Быстродействие по моменту

  < 10 мс (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

Основные функции

• Частота запуска

  0.00 ~ 600.00 Гц 

• Время разгона / замедления

  0.00 ~ 60000 с 

• Частота ШИМ

  0.7 кГц ~ 16 кГц 

• Задание частоты

  Цифровое задание и больше / меньше с панели управления 
  Цифровое задание больше / меньше внешними сигналами 
  Потенциометр 
  По сети 
  Импульсное задание 
  Аналоговое задание (AI1/AI2/EAI) 

• Методы пуска двигателей

  Старт с начальной частоты 
  Пуск с удержанием момента за счет торможения постоянным током 
  Старт с подхватом двигателя 

• Методы останова двигателя

  Останов по рампе 
  Останов на выбеге 
  Останов по рампе + торможение постоянным током 

• Каналы ввода

  6 дискретных входов (открытый коллектор (NPN/PNP), сухой контакт) 
  2 аналоговых входа (1 x ток/напряжение, 1 x напряжение) 

• Каналы вывода

  1 дискретный выход 
  1 релейный выход 
  1 аналоговый выход ток / напряжение, может выводить сигналы, такие как заданная или выходная частота 
  1 высокоскоростной импульсный выход 0~50кГц 

Особенности

• Особенности

  Подключение к общей шине постоянного тока 
  Управление механическим тормозом, гибкое управление вентилятором 
  Подхват вращающегося двигателя, экстренный останов, пропуск частоты 
  Различные кривые разгона / замедления, S-кривая, четыре варианта времени разгона / замедления 
  ПИД-управление техпроцессом 
  Программирование 16-ти ступенчатое управление скоростью, челночное управление 
  Контроль фиксированной длины материала, простой PLC, экстренная остановка 
  Статизм, функция подсчёта, пропуск частоты 
  Переключение между параметрами для 2-х двух двигателей (асинхронные и синхронные двигатели) 
  Подключаемая панель управления, копирование и резервное копирование параметров 
  История 3-х отказов, отображаемые и скрытые параметры 
  Тепловая защита двигателя, защита от перенапряжения, защита от пониженного напряжения 
  Перезапуск при потере питания, точная автонастройка, ограничение тока по циклам 
  Защита от опрокидывания, управление ослаблением поля, точное ограничение момента 
  Встроенный RS485 (ModBus RTU/ASCII), поддержка сетей Profibus DP 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +40 

• Температура хранения, °C

  -40 ~ +70 

• Рабочая влажность, %

  0 ~ 95, без образования конденсата 

• Рабочая высота над уровнем моря

  до 2000 м 

• Условия эксплуатации

  При отсутствии прямых солнечных лучей, пыли, агрессивных и легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды или соли и т.д. 

Защита

• Защита от пыли и влаги

  IP20 

Размеры и вес

• Габаритные размеры, мм

  385 x 400 x 261

• Вес нетто, кг

  16.4

Монтаж

• Монтаж

  настенный 

Комплект поставки

• Комплект поставки

  Устройство
