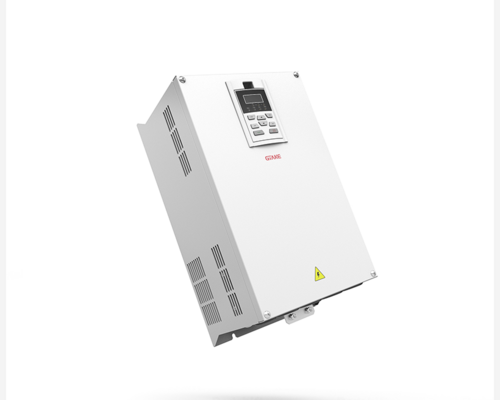

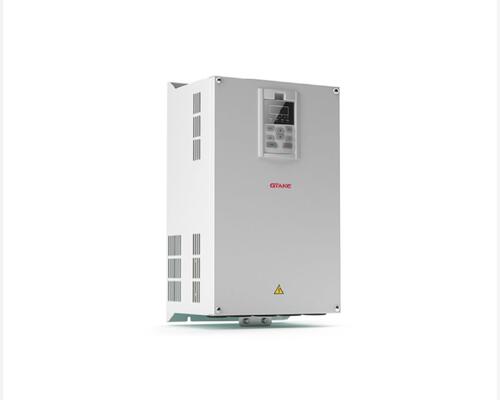

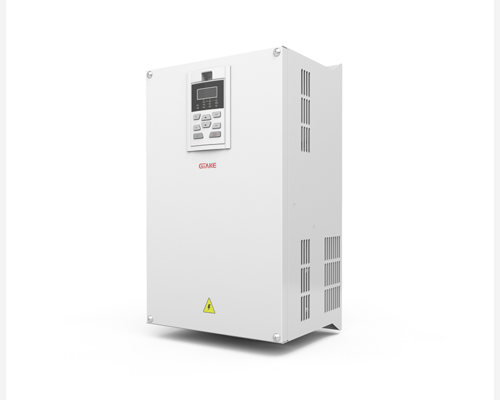

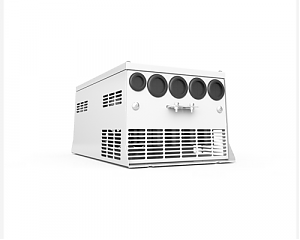

Преобразователь GK820-4T18.5B

Основные характеристики

• Напряжение питания

  Трехфазное 380 В (330-440 В) 50/60 Гц 

• Номинальная мощность

  18.5 кВт 

• Номинальный выходной ток

  39 А 

• Номинальный входной ток

  44 А 

• Перегрузочная способность

  200% - 0.5 с каждые 10 минут 
  150 % - 60с 
  180% - 10с 

• Выходная частота

  0.00~ 600.00 Гц с шагом 0.01 Гц 

• Эффективность

  При номинальной мощности ≥ 95% 

Функции управления

• Режим управления

  Управление V/F 
  Бездатчиковое векторное управление синхронным двигателем 
  Векторное управление с обратной связью (включая управление положением) 
  Бездатчиковое векторное управление SVC1 
  Бездатчиковое векторное управление SVC2 

• Диапазон регулирования скорости

  1:1000 (векторное управление с обратной связью) 
  1:200 (бездатчиковое векторное управление SVC2/синхронным двигателем) 
  1:100 (V/f-управление, бездатчиковое векторное управление SVC1) 

• Точность поддержания скорости

  ±0,2% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  ±0,5% - V/f управление 
  ±0,02 % (векторное управление с обратной связью) 

• Колебания скорости

  ±0,3% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  ±0,1 % (векторное управление с обратной связью) 

• Точность регулирования крутящего момента

  ±7,5 % (бессенсорное векторное управление 2) 
  ±5 % (векторное управление с обратной связью) 

• Пусковой крутящий момент

  0,25 Гц: 180 % (бессенсорное векторное управление 2) 
  0,5 Гц: 180 % (V/f управление, бессенсорное векторное управление 1) 
  0 Гц: 200 % (векторное управление с обратной связью) 

• Быстродействие по моменту

  < 10 мс (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  < 5 мс (векторное управление с обратной связью) 

• Точность позиционирования

  ±1 линейный импульс 

Основные функции

• Частота запуска

  0.00 ~ 600.00 Гц 

• Время разгона / замедления

  0.00 ~ 60000 с 

• Частота ШИМ

  0.7 кГц ~ 16 кГц 

• Задание частоты

  Импульсное задание 
  Потенциометр 
  Аналоговое задание (AI1/AI2/EAI) 
  Цифровое задание и больше / меньше с панели управления 
  По сети 
  Цифровое задание больше / меньше внешними сигналами 

• Методы пуска двигателей

  Пуск с удержанием момента за счет торможения постоянным током 
  Старт с начальной частоты 
  Старт с подхватом двигателя 

• Методы останова двигателя

  Останов по рампе 
  Останов на выбеге 
  Останов по рампе + торможение постоянным током 

• Каналы ввода

  7 дискретных входов (открытый коллектор (NPN/PNP), сухой контакт) 
  3 аналоговых входа (2 x ток/напряжение, 1 x напряжение) 

• Каналы вывода

  1 высокоскоростной импульсный выход 0~50кГц 
  1 дискретный выход 
  2 релейных выхода 
  2 аналоговых выхода тока / напряжения, могут выводить сигналы заданной или выходной частоты 

Особенности

• Особенности

  Подхват вращающегося двигателя, экстренный останов, пропуск частоты 
  Подключаемая панель управления, копирование и резервное копирование параметров 
  Переключение между параметрами для 2-х двух двигателей (асинхронные и синхронные двигатели) 
  История 3-х отказов, отображаемые и скрытые параметры 
  Высокоточное управление моментом в режимах векторного управления 
  Встроенный тормозной ключ 
  Статизм, функция подсчёта, пропуск частоты 
  Управление механическим тормозом, гибкое управление вентилятором 
  ПИД-управление техпроцессом 
  Перезапуск при потере питания, точная автонастройка, ограничение тока по циклам 
  Подключение сигналов 2-х энкодеров (различные типы) 
  Программирование 16-ти ступенчатое управление скоростью, челночное управление 
  Защита от опрокидывания, управление ослаблением поля 
  Угловое позиционирование, управление положением последовательностью импульсов 
  Тепловая защита двигателя, защита от перенапряжения, защита от пониженного напряжения 
  Встроенный RS485 (Modbus RTU/ASCII) + Profibus DP, CAN, CANopen, PROFINET, Modbus TCP, EtherCAT 
  Различные кривые разгона / замедления, S-кривая, четыре варианта времени разгона / замедления 
  Подключение к общей шине постоянного тока 
  Контроль фиксированной длины материала, простой PLC, экстренная остановка 
  Удержание нулевой скорости 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +40 

• Температура хранения, °C

  -40 ~ +70 

• Рабочая влажность, %

  0 ~ 95, без образования конденсата 

• Рабочая высота над уровнем моря

  до 2000 м 

• Условия эксплуатации

  При отсутствии прямых солнечных лучей, пыли, агрессивных и легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды или соли и т.д. 

Защита

• Защита от пыли и влаги

  IP20 

Размеры и вес

• Габаритные размеры, мм

  190 x 365 x 187

• Вес нетто, кг

  6.2

Монтаж

• Монтаж

  настенный 

Комплект поставки

• Комплект поставки

  Встроенный тормозной резистор 
