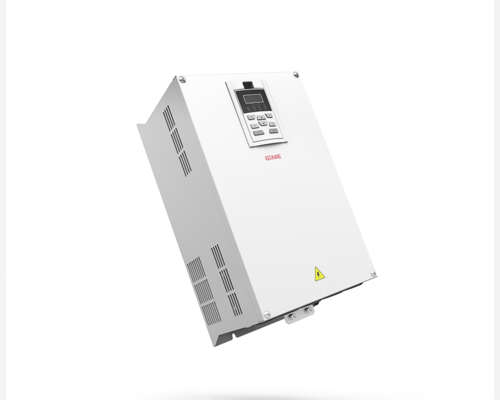

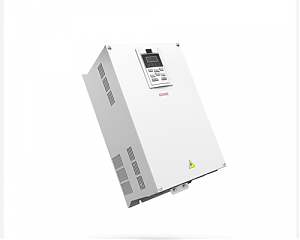

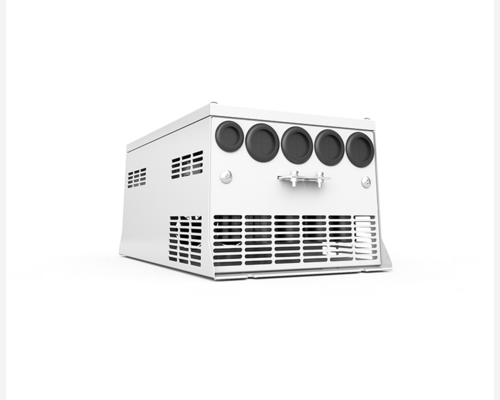

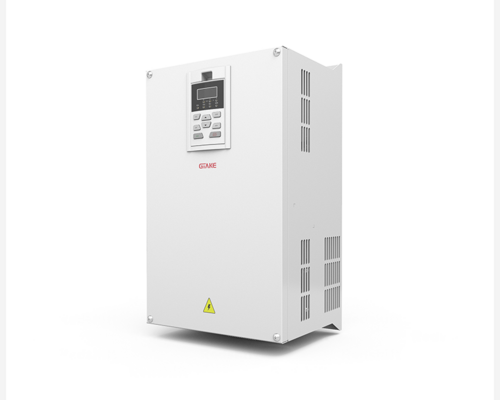

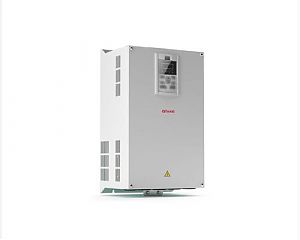

Преобразователь GK820-4T220

Основные характеристики

• Напряжение питания

  Трехфазное 380 В (330-440 В) 50/60 Гц 

• Номинальная мощность

  220 кВт 

• Номинальный выходной ток

  430 А 

• Номинальный входной ток

  403 А 

• Перегрузочная способность

  180% - 10с 
  200% - 0.5 с каждые 10 минут 
  150 % - 60с 

• Выходная частота

  0.00~ 600.00 Гц с шагом 0.01 Гц 

• Эффективность

  При номинальной мощности ≥ 98% 

Функции управления

• Режим управления

  Бездатчиковое векторное управление SVC1 
  Бездатчиковое векторное управление SVC2 
  Векторное управление с обратной связью (включая управление положением) 
  Бездатчиковое векторное управление синхронным двигателем 
  Управление V/F 

• Диапазон регулирования скорости

  1:100 (V/f-управление, бездатчиковое векторное управление SVC1) 
  1:1000 (векторное управление с обратной связью) 
  1:200 (бездатчиковое векторное управление SVC2/синхронным двигателем) 

• Точность поддержания скорости

  ±0,02 % (векторное управление с обратной связью) 
  ±0,5% - V/f управление 
  ±0,2% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 

• Колебания скорости

  ±0,3% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  ±0,1 % (векторное управление с обратной связью) 

• Точность регулирования крутящего момента

  ±7,5 % (бессенсорное векторное управление 2) 
  ±5 % (векторное управление с обратной связью) 

• Пусковой крутящий момент

  0,5 Гц: 180 % (V/f управление, бессенсорное векторное управление 1) 
  0,25 Гц: 180 % (бессенсорное векторное управление 2) 
  0 Гц: 200 % (векторное управление с обратной связью) 

• Быстродействие по моменту

  < 10 мс (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  < 5 мс (векторное управление с обратной связью) 

• Точность позиционирования

  ±1 линейный импульс 

Основные функции

• Частота запуска

  0.00 ~ 600.00 Гц 

• Время разгона / замедления

  0.00 ~ 60000 с 

• Частота ШИМ

  0.7 кГц ~ 16 кГц 

• Задание частоты

  Цифровое задание и больше / меньше с панели управления 
  По сети 
  Потенциометр 
  Цифровое задание больше / меньше внешними сигналами 
  Импульсное задание 
  Аналоговое задание (AI1/AI2/EAI) 

• Методы пуска двигателей

  Старт с начальной частоты 
  Пуск с удержанием момента за счет торможения постоянным током 
  Старт с подхватом двигателя 

• Методы останова двигателя

  Останов по рампе + торможение постоянным током 
  Останов на выбеге 
  Останов по рампе 

• Каналы ввода

  3 аналоговых входа (2 x ток/напряжение, 1 x напряжение) 
  7 дискретных входов (открытый коллектор (NPN/PNP), сухой контакт) 

• Каналы вывода

  2 аналоговых выхода тока / напряжения, могут выводить сигналы заданной или выходной частоты 
  1 высокоскоростной импульсный выход 0~50кГц 
  1 дискретный выход 
  2 релейных выхода 

Особенности

• Особенности

  Переключение между параметрами для 2-х двух двигателей (асинхронные и синхронные двигатели) 
  История 3-х отказов, отображаемые и скрытые параметры 
  Программирование 16-ти ступенчатое управление скоростью, челночное управление 
  Статизм, функция подсчёта, пропуск частоты 
  Различные кривые разгона / замедления, S-кривая, четыре варианта времени разгона / замедления 
  Защита от опрокидывания, управление ослаблением поля 
  Поставляется с внешним дросселем постоянного тока 
  Высокоточное управление моментом в режимах векторного управления 
  Подключение к общей шине постоянного тока 
  Контроль фиксированной длины материала, простой PLC, экстренная остановка 
  Подключаемая панель управления, копирование и резервное копирование параметров 
  Удержание нулевой скорости 
  Встроенный RS485 (Modbus RTU/ASCII) + Profibus DP, CAN, CANopen, PROFINET, Modbus TCP, EtherCAT 
  Подключение сигналов 2-х энкодеров (различные типы) 
  Угловое позиционирование, управление положением последовательностью импульсов 
  ПИД-управление техпроцессом 
  Тепловая защита двигателя, защита от перенапряжения, защита от пониженного напряжения 
  Подхват вращающегося двигателя, экстренный останов, пропуск частоты 
  Перезапуск при потере питания, точная автонастройка, ограничение тока по циклам 
  Управление механическим тормозом, гибкое управление вентилятором 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +40 

• Температура хранения, °C

  -40 ~ +70 

• Рабочая влажность, %

  0 ~ 95, без образования конденсата 

• Рабочая высота над уровнем моря

  до 2000 м 

• Условия эксплуатации

  При отсутствии прямых солнечных лучей, пыли, агрессивных и легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды или соли и т.д. 

Защита

• Защита от пыли и влаги

  IP20 

Размеры и вес

• Габаритные размеры, мм

  500 x 990 x 368

• Вес нетто, кг

  88

Монтаж

• Монтаж

  настенный 

Комплект поставки

• Комплект поставки

  Внешний дроссель постоянного тока 
