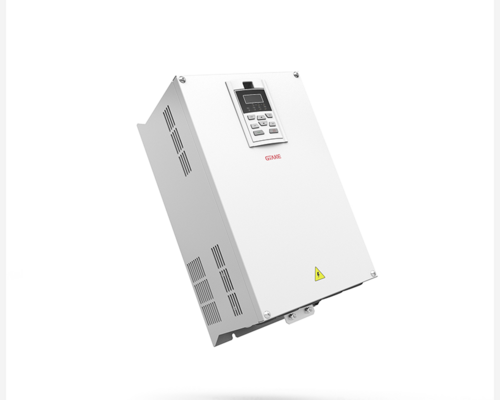

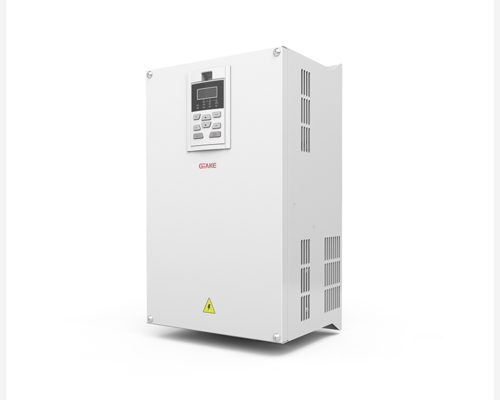

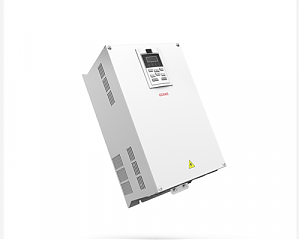

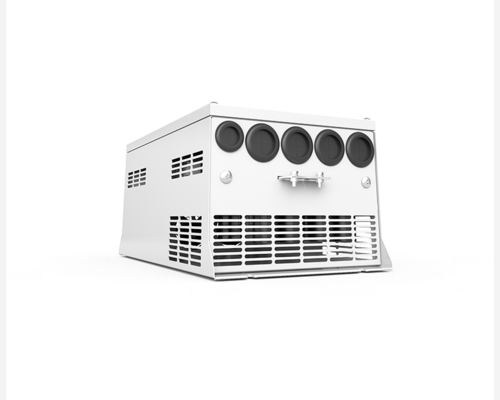

Преобразователь GK820-4T45

Основные характеристики

• Напряжение питания

  Трехфазное 380 В (330-440 В) 50/60 Гц 

• Номинальная мощность

  45 кВт 

• Номинальный выходной ток

  91 А 

• Номинальный входной ток

  83 А 

• Перегрузочная способность

  150 % - 60с 
  180% - 10с 
  200% - 0.5 с каждые 10 минут 

• Выходная частота

  0.00~ 600.00 Гц с шагом 0.01 Гц 

• Эффективность

  При номинальной мощности ≥ 95% 

Функции управления

• Режим управления

  Управление V/F 
  Бездатчиковое векторное управление SVC1 
  Бездатчиковое векторное управление SVC2 
  Бездатчиковое векторное управление синхронным двигателем 
  Векторное управление с обратной связью (включая управление положением) 

• Диапазон регулирования скорости

  1:100 (V/f-управление, бездатчиковое векторное управление SVC1) 
  1:200 (бездатчиковое векторное управление SVC2/синхронным двигателем) 
  1:1000 (векторное управление с обратной связью) 

• Точность поддержания скорости

  ±0,5% - V/f управление 
  ±0,2% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  ±0,02 % (векторное управление с обратной связью) 

• Колебания скорости

  ±0,3% (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  ±0,1 % (векторное управление с обратной связью) 

• Точность регулирования крутящего момента

  ±7,5 % (бессенсорное векторное управление 2) 
  ±5 % (векторное управление с обратной связью) 

• Пусковой крутящий момент

  0,5 Гц: 180 % (V/f управление, бессенсорное векторное управление 1) 
  0,25 Гц: 180 % (бессенсорное векторное управление 2) 
  0 Гц: 200 % (векторное управление с обратной связью) 

• Быстродействие по моменту

  < 10 мс (бездатчиковое векторное управление SVC1 и SVC2/синхронным двигателем) 
  < 5 мс (векторное управление с обратной связью) 

• Точность позиционирования

  ±1 линейный импульс 

Основные функции

• Частота запуска

  0.00 ~ 600.00 Гц 

• Время разгона / замедления

  0.00 ~ 60000 с 

• Частота ШИМ

  0.7 кГц ~ 16 кГц 

• Задание частоты

  Цифровое задание и больше / меньше с панели управления 
  Цифровое задание больше / меньше внешними сигналами 
  Потенциометр 
  По сети 
  Импульсное задание 
  Аналоговое задание (AI1/AI2/EAI) 

• Методы пуска двигателей

  Старт с начальной частоты 
  Пуск с удержанием момента за счет торможения постоянным током 
  Старт с подхватом двигателя 

• Методы останова двигателя

  Останов по рампе 
  Останов на выбеге 
  Останов по рампе + торможение постоянным током 

• Каналы ввода

  3 аналоговых входа (2 x ток/напряжение, 1 x напряжение) 
  7 дискретных входов (открытый коллектор (NPN/PNP), сухой контакт) 

• Каналы вывода

  1 дискретный выход 
  1 высокоскоростной импульсный выход 0~50кГц 
  2 аналоговых выхода тока / напряжения, могут выводить сигналы заданной или выходной частоты 
  2 релейных выхода 

Особенности

• Особенности

  Подключение к общей шине постоянного тока 
  Управление механическим тормозом, гибкое управление вентилятором 
  Подхват вращающегося двигателя, экстренный останов, пропуск частоты 
  Различные кривые разгона / замедления, S-кривая, четыре варианта времени разгона / замедления 
  ПИД-управление техпроцессом 
  Программирование 16-ти ступенчатое управление скоростью, челночное управление 
  Контроль фиксированной длины материала, простой PLC, экстренная остановка 
  Статизм, функция подсчёта, пропуск частоты 
  Переключение между параметрами для 2-х двух двигателей (асинхронные и синхронные двигатели) 
  Подключаемая панель управления, копирование и резервное копирование параметров 
  История 3-х отказов, отображаемые и скрытые параметры 
  Тепловая защита двигателя, защита от перенапряжения, защита от пониженного напряжения 
  Перезапуск при потере питания, точная автонастройка, ограничение тока по циклам 
  Встроенный дроссель постоянного тока 
  Встроенный RS485 (Modbus RTU/ASCII) + Profibus DP, CAN, CANopen, PROFINET, Modbus TCP, EtherCAT 
  Защита от опрокидывания, управление ослаблением поля 
  Высокоточное управление моментом в режимах векторного управления 
  Подключение сигналов 2-х энкодеров (различные типы) 
  Удержание нулевой скорости 
  Угловое позиционирование, управление положением последовательностью импульсов 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +40 

• Температура хранения, °C

  -40 ~ +70 

• Рабочая влажность, %

  0 ~ 95, без образования конденсата 

• Рабочая высота над уровнем моря

  до 2000 м 

• Условия эксплуатации

  При отсутствии прямых солнечных лучей, пыли, агрессивных и легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды или соли и т.д. 

Защита

• Защита от пыли и влаги

  IP20 

Размеры и вес

• Габаритные размеры, мм

  300 x 545 x 255

• Вес нетто, кг

  34

Монтаж

• Монтаж

  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  Встроенный дроссель постоянного тока
