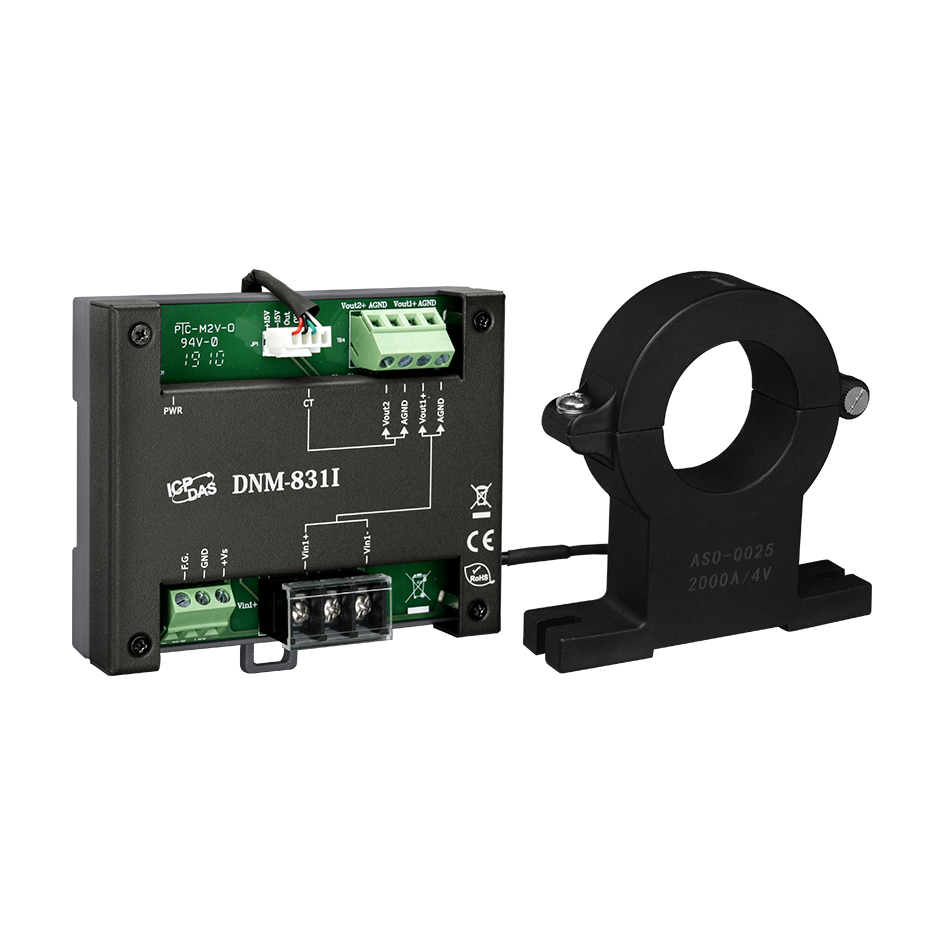

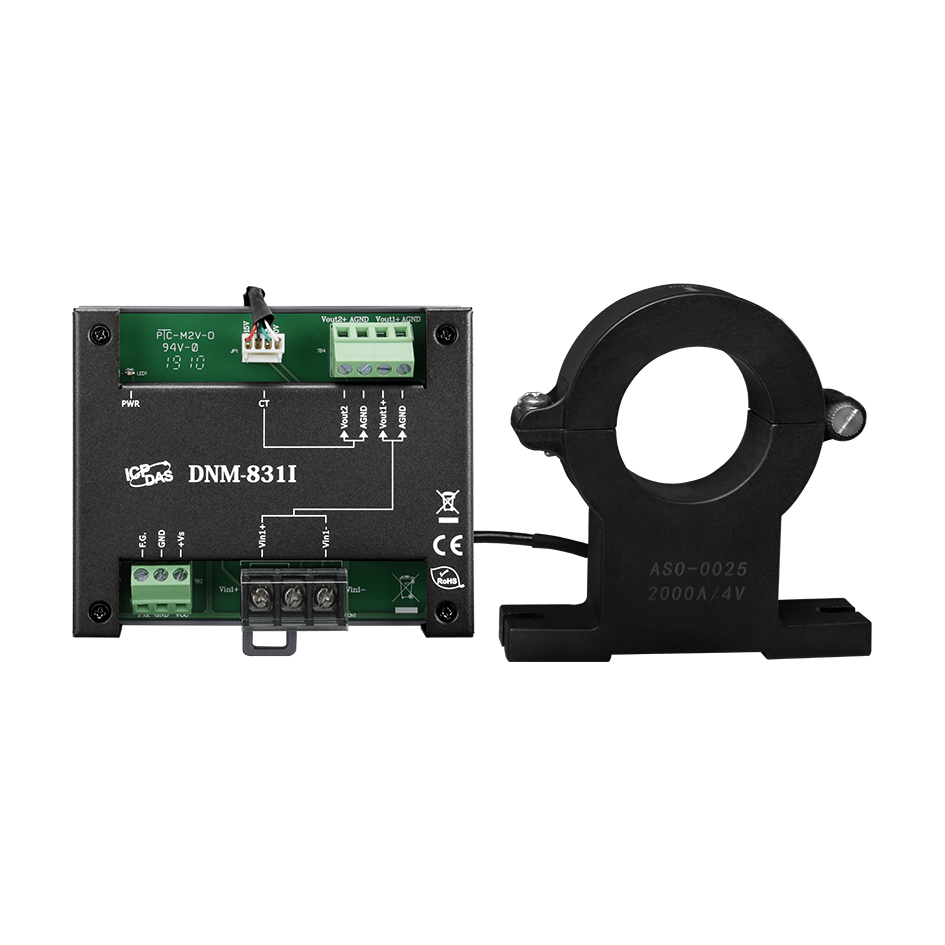

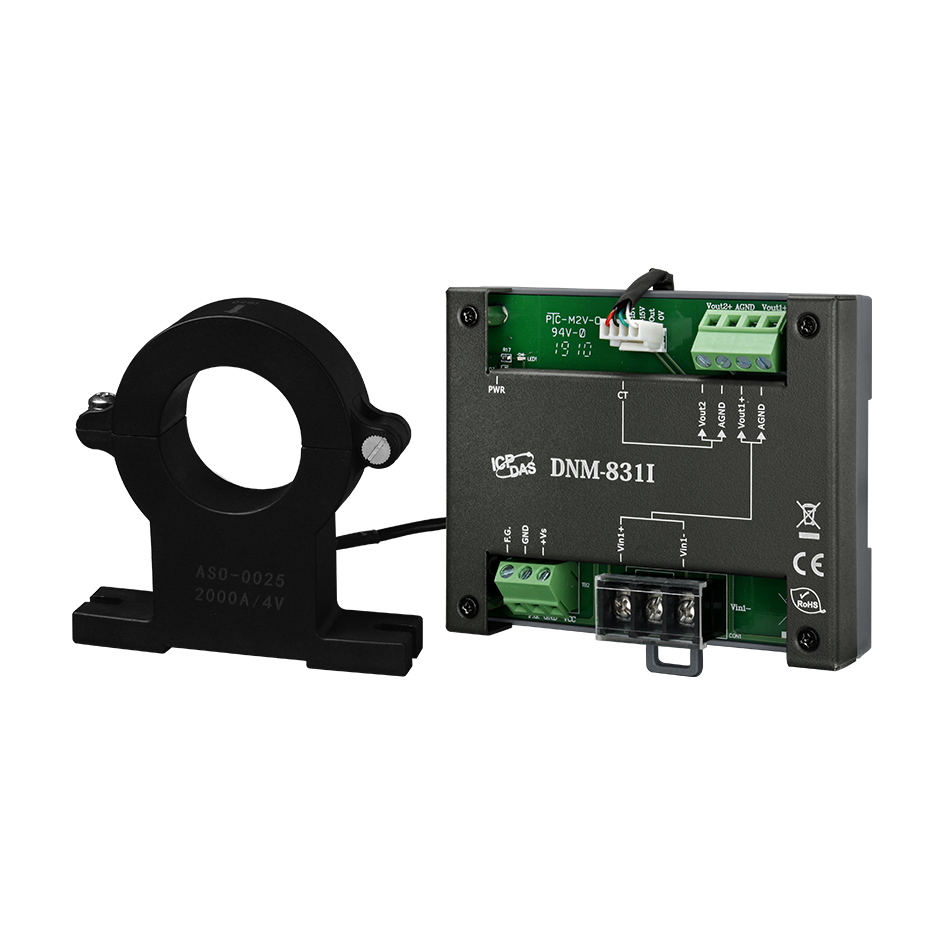

Преобразователь DNM-831I-100V-1000A CR

Входные характеристики

• Количество каналов

  1 канал трансформатора тока, 1 канал аттеньюатора напряжения 

• Входной ток

  ±1000 A 

• Максимальная частота входного сигнала

  50 кГц (трансформатор), 20 кГц (аттеньюатор) 

Выходные характеристики

• Диапазон выходных сигналов по напряжению

  ±10 В пост. или 10 В пер. 

• Диапазон выходных сигналов по току

  0 ~ 20 мА, 4 ~ 20 мА 

• Точность выходного напряжения

  ±1% от полного диапазона 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.8 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +75 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для линии питания 
  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Гальваническая развязка входных сигналов

  3000 В 

Конструктивные свойства

• Материал корпуса

  Металл 

• Внтуренний диаметр токового кольца

  40.5 мм 

Размеры и вес

• Габаритные размеры, мм

  96 x 103 x 30

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Токовые кольца 
  Устройство 
  краткое руководство пользователя
