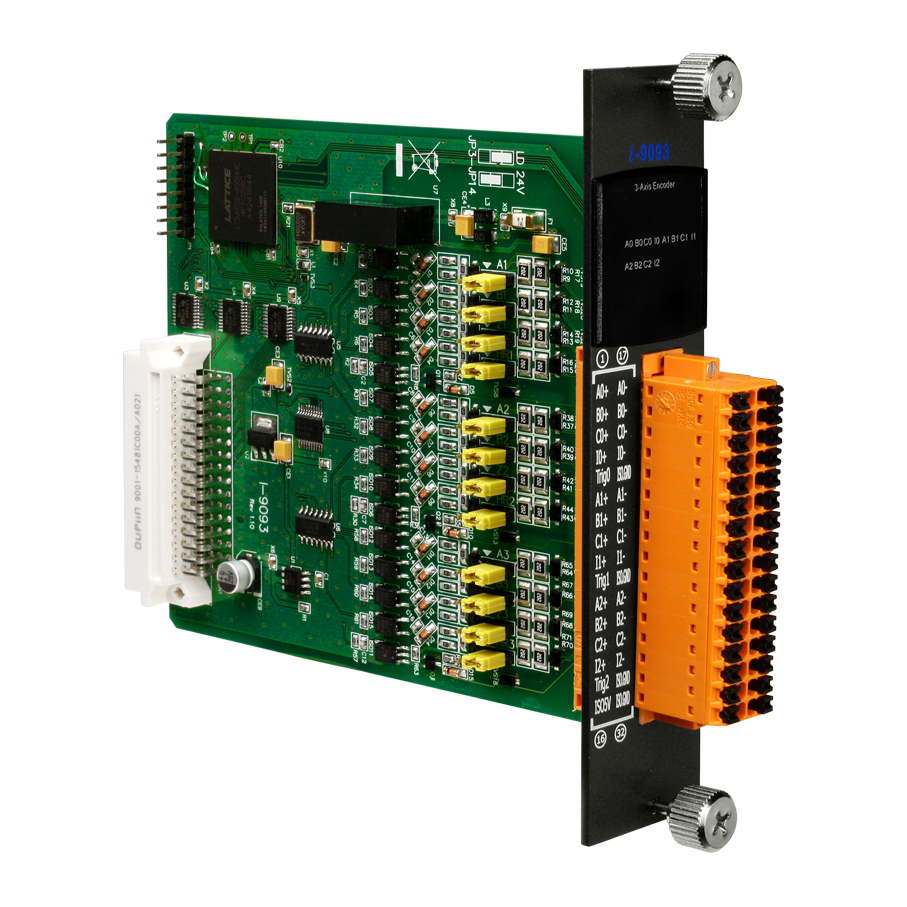

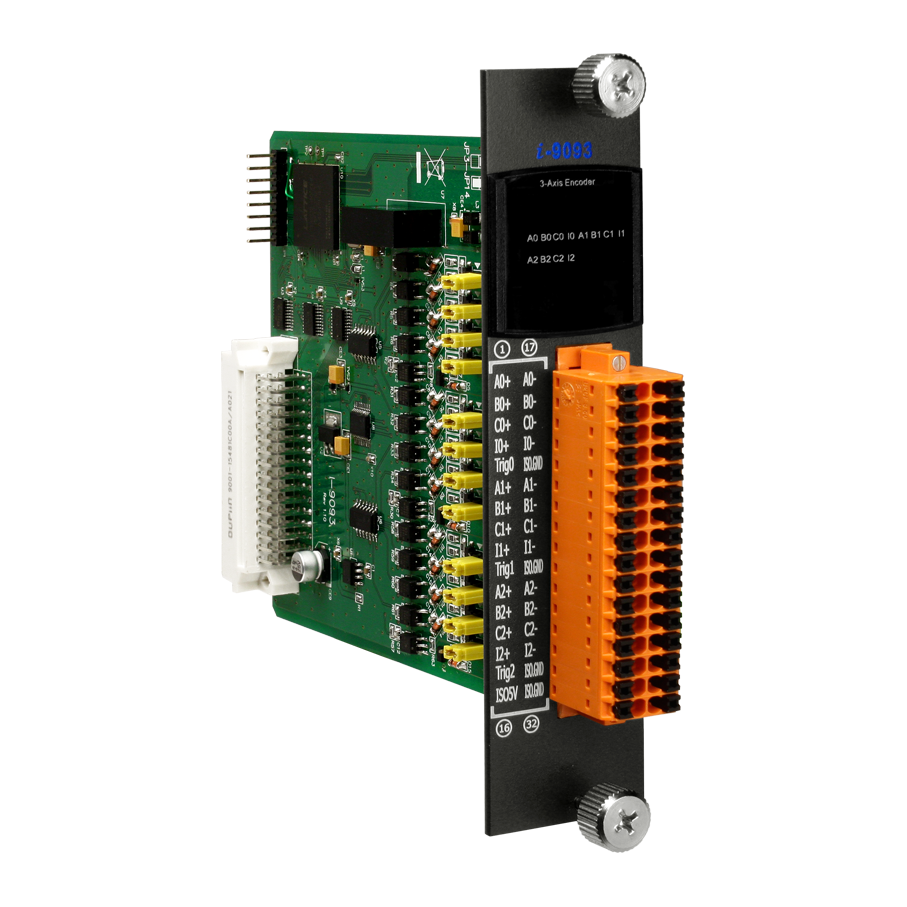

Модуль I-9093 CR

Триггеры

• Уровень напряжения входа

  ON: +3.5 ~ +5 В пост. 
  ON: 10 ~ 24 В пост. 
  OFF: +0.8 В пост. 

• Напряжение нагрузки

  5 ~ 48 В 

• Макс. ток нагрузки

  100 мА 

• Ширина импульса

  10 ~ 128 мкс 

• Количество выходов

  3 

• Количество входов

  3 

Шина

• Тип шины модуля

  Параллельная 

Энкодер/Частотомер/Счетчик

• Количество каналов Энкодер/Частотомер/Счетчик

  3-х осевой 

• Режим счетчика

  Квадрантный, CW/CCW, Импульсный / Направление 

• Разрешение счетчика/энкодера, бит

  32 

• Максимальная частота счета

  Квадрантный режим: 2 МГц, CW/CCW режим: 6 МГц, Импульсный / Направление: 6 МГц 

• Напряжение в закрытом состоянии

  +0.8 В пост.тока макс. 

• Напряжение в открытом состоянии

  +3.5 ~ 5 В пост.тока 
  +10 ~ 24 В пост.тока 

• Напряжение изоляции

  2500 В 

• Программируемый фильтр

  1 ~ 250 мкс 

• Координаты

  3 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор питания/12 индикаторов передачи данных 

Требования к электропитанию

• Потребление тока

  2 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  144 x 31 x 134

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
