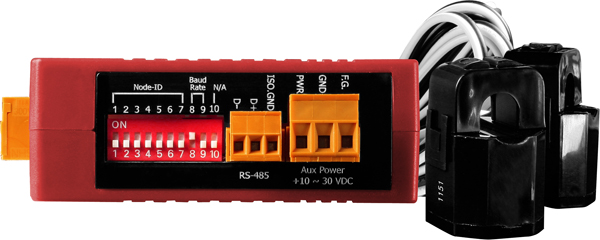

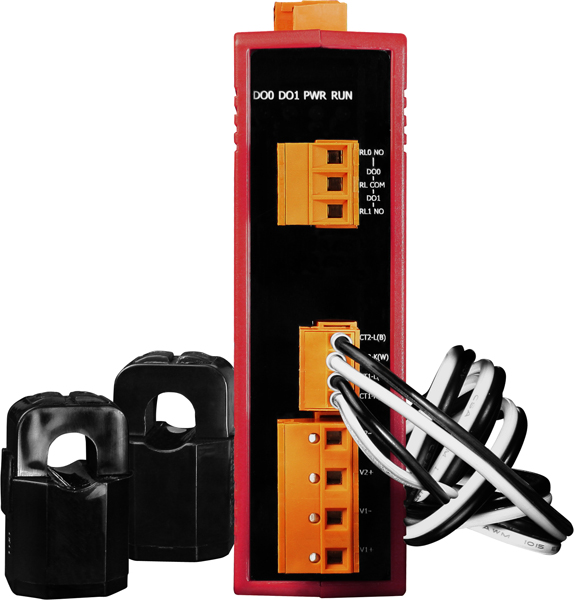

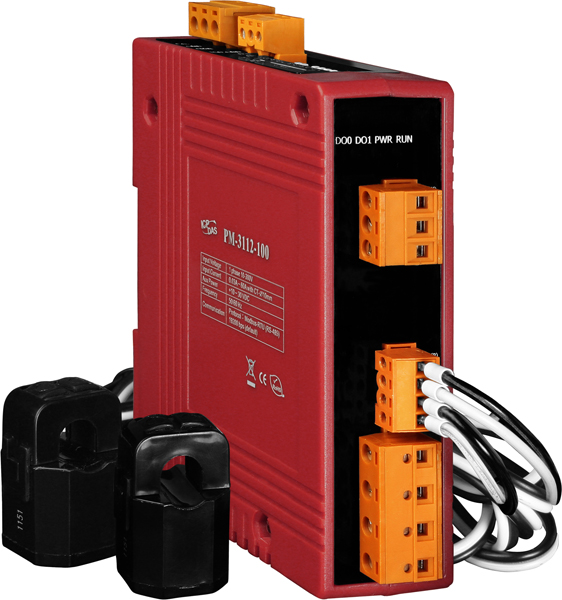

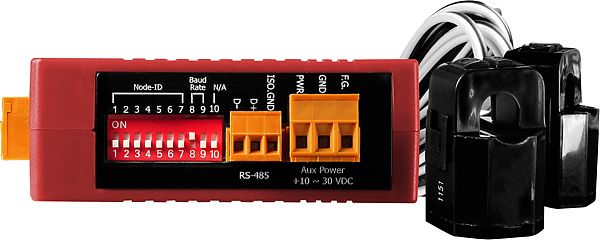

Измеритель PM-3112-100

Параметры последовательной связи

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2), (O, 8, 1), (O, 8, 2) 

• Изоляция последовательной линии

  3 кВ 

Измеряемые параметры сети

• Тип подключения

  1P2W-2CT 

• Диапазон измерения напряжения

  10~300 В 

• Диапазон измерения тока

  0,05 ~60 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  1 

• Измеряемые параметры

  Истинное среднеквадратическое значение напряжения (Uскз) 
  Реактивная энергия (кВ·А·R·ч) 
  Активная энергия (кВт·ч) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная мощность (кВ·А) 
  Активная мощность (кВт) 
  Частота 
  Реактивная мощность (кВ·А·R) 
  Полная энергия (кВ·А·ч) 
  Коэффициент мощности 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  60 А; внутренний диаметр 10 мм

Интерфейс Modbus

• Протокол

  Modbus RTU 

• Защита от импульсных помех, кВ

  3

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Максимальная потребляемая мощность

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х100х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  стяжка для кабеля 
  Устройство 
  краткое руководство пользователя 
  Отвертка 
  Трансформатор тока
