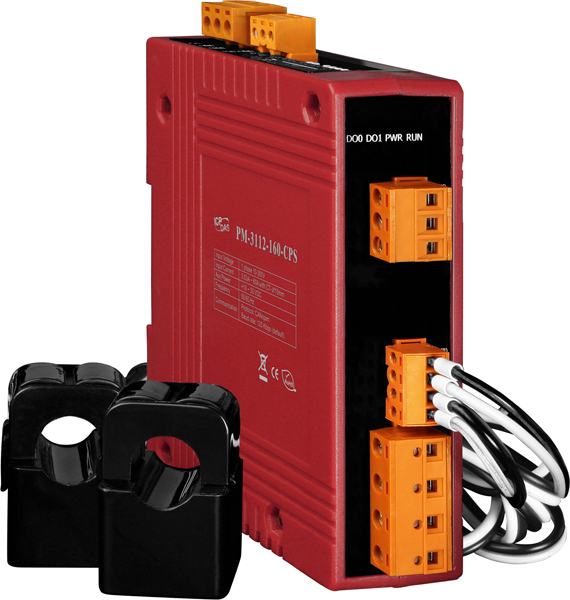

Интеллектуальный измеритель параметров однофазной сети PM-3112-160-CPS

Измеряемые параметры сети

• Тип подключения

  1P2W-2CT 

• Диапазон измерения напряжения

  10~300 В 

• Диапазон измерения тока

  0,05~100 A 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  1 

• Измеряемые параметры

  Частота 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Активная мощность (кВт) 
  Активная энергия (кВт·ч) 
  Полная мощность (кВ·А) 
  Полная энергия (кВ·А·ч) 
  Реактивная мощность (кВ·А·R) 
  Реактивная энергия (кВ·А·R·ч) 
  Коэффициент мощности 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  100 А; внутренний диаметр 16 мм

Интерфейс CAN

• Протоколы

  CANopen 

• Скорость передачи данных

  125 ~ 1000 Кбит/с 

• Напряжение изоляции, В

  2500 

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х105х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Трансформатор тока
