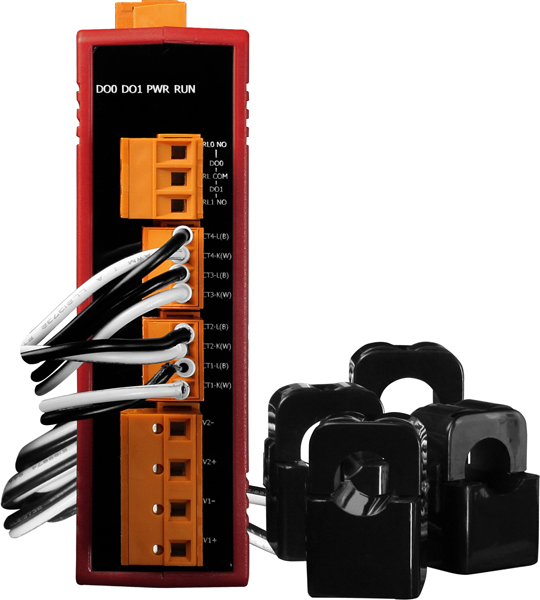

Интеллектуальный измеритель параметров однофазной сети PM-3114-160-CPS

Измеряемые параметры сети

• Тип подключения

  1P4W-4CT 

• Диапазон измерения напряжения

  10~300 В 

• Диапазон измерения тока

  0,05~100 A 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  1 

• Измеряемые параметры

  Активная мощность (кВт) 
  Реактивная энергия (кВ·А·R·ч) 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Частота 
  Реактивная мощность (кВ·А·R) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная энергия (кВ·А·ч) 
  Активная энергия (кВт·ч) 
  Коэффициент мощности 
  Полная мощность (кВ·А) 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  100 А

Интерфейс CAN

• Протоколы

  CANopen 

• Скорость передачи данных

  125 ~ 1000 Кбит/с 

• Напряжение изоляции, В

  2500 

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х105х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Трансформатор тока
