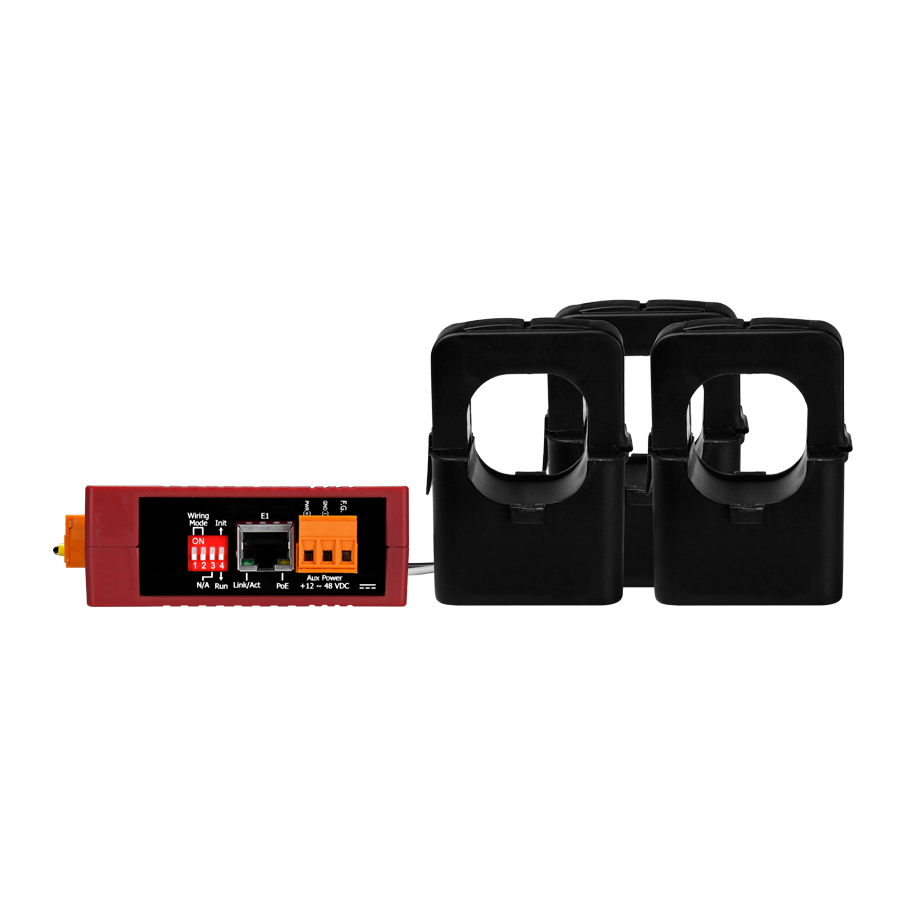

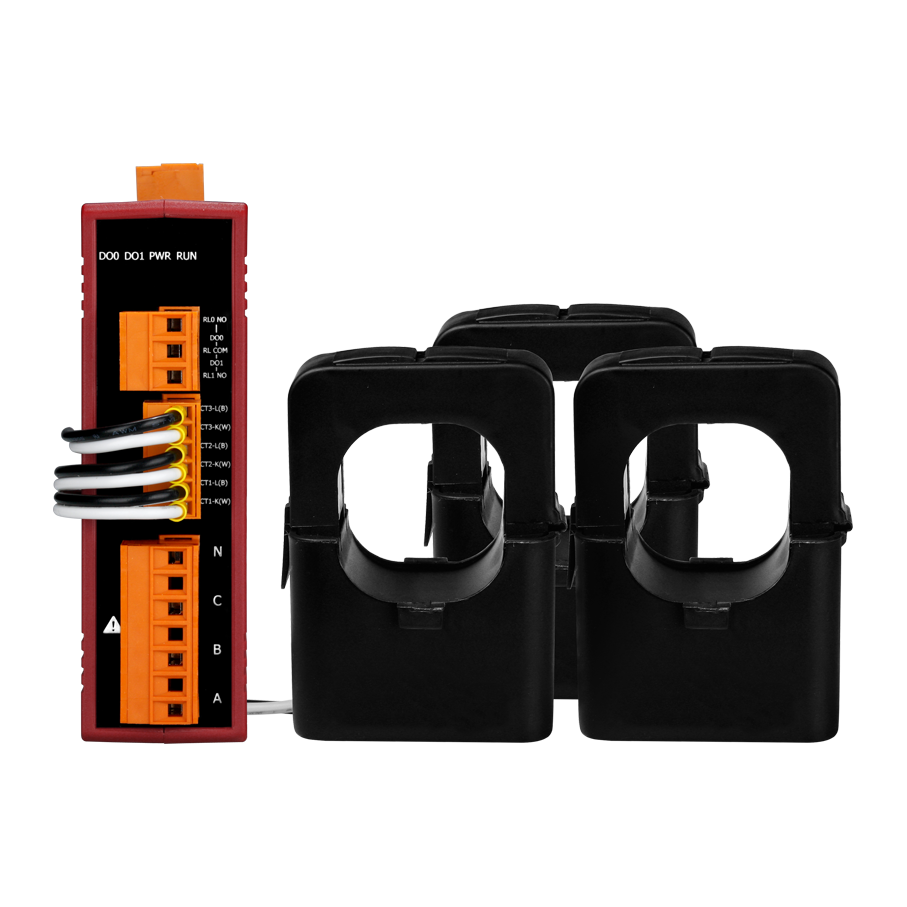

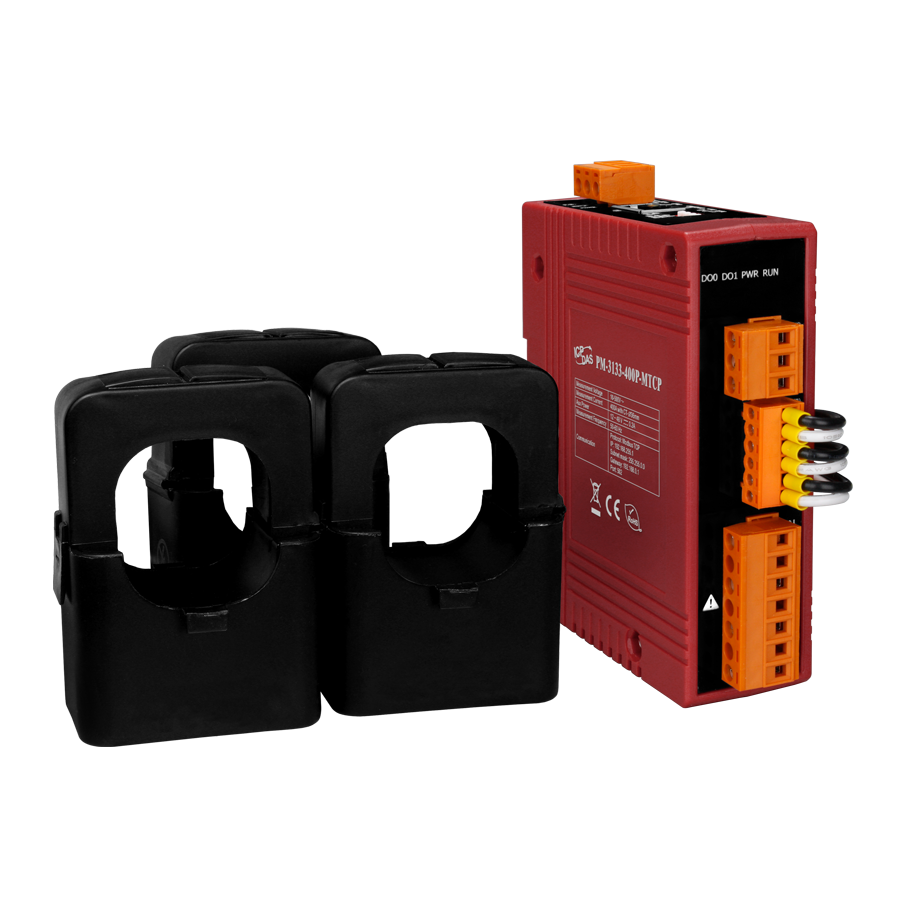

Интеллектуальный измеритель параметров трехфазной сети PM-3133-400P-MTCP

Измеряемые параметры сети

• Тип подключения

  1P3W-2CT 
  3P4W-3CT 
  3P3W-3CT 
  1P2W-1CT 
  3P3W-2CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~400 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  0,5 

• Измеряемые параметры

  Реактивная энергия (кВ·А·R·ч) 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Активная мощность (кВт) 
  Активная энергия (кВт·ч) 
  Частота 
  Коэффициент мощности 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная мощность (кВ·А) 
  Полная энергия (кВ·А·ч) 
  Реактивная мощность (кВ·А·R) 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  400 А; внутренний диаметр 36 мм

Интерфейс Modbus

• Протокол

  Modbus TCP 

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  +12 ~ +48 В 

• Потребление тока

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х105х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  краткое руководство пользователя 
  Устройство 
  Трансформатор тока
