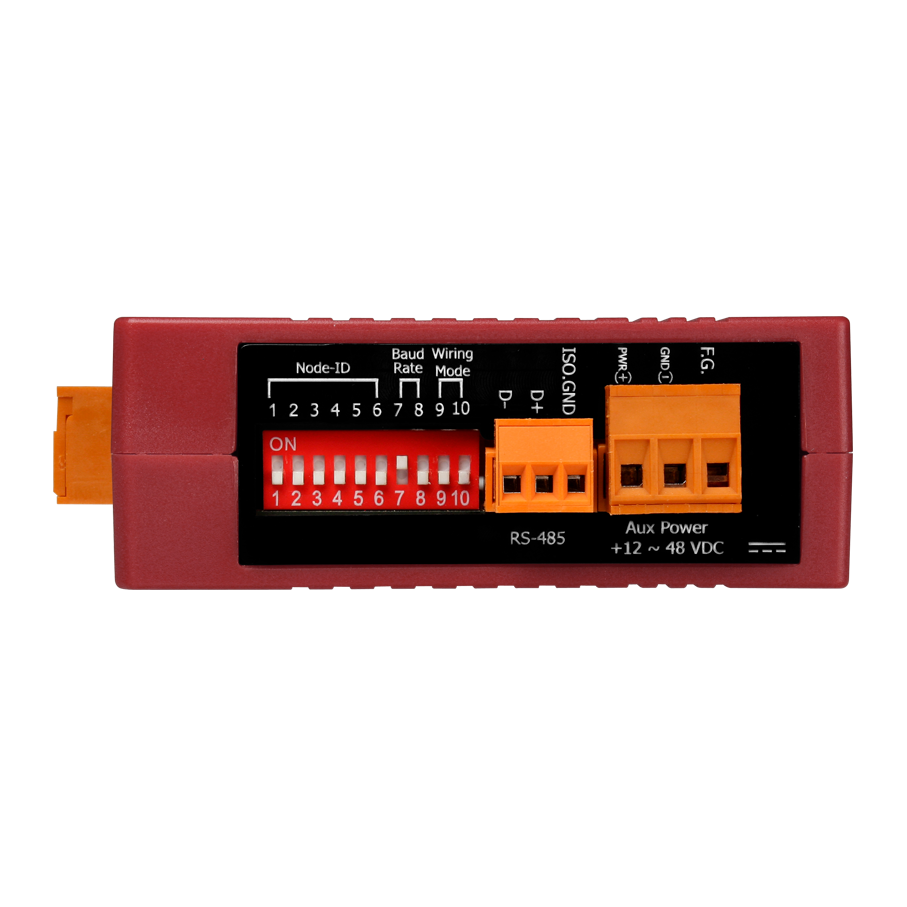

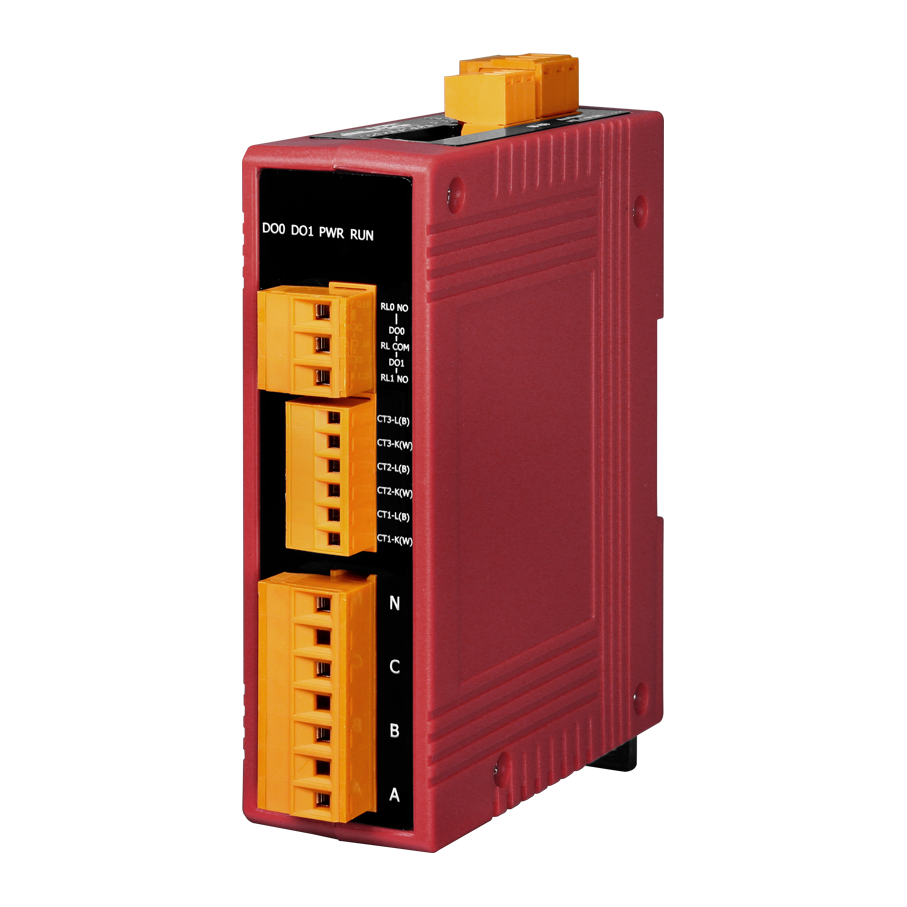

Интеллектуальный измеритель параметров трехфазной сети PM-3133P

Параметры последовательной связи

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2), (O, 8, 1), (O, 8, 2) 

• Изоляция последовательной линии

  3 кВ 

Измеряемые параметры сети

• Тип подключения

  1P3W-2CT 
  3P4W-3CT 
  1P2W-1CT 
  3P3W-2CT 
  3P3W-3CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~1000 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  1 

• Измеряемые параметры

  Коэффициент мощности 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Активная энергия (кВт·ч) 
  Активная мощность (кВт) 
  Реактивная энергия (кВ·А·R·ч) 
  Частота 
  Реактивная мощность (кВ·А·R) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная мощность (кВ·А) 
  Полная энергия (кВ·А·ч) 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  Нет

Интерфейс Modbus

• Протокол

  Modbus RTU 

• Защита от импульсных помех, кВ

  3

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  +12 ~ +48 В 

• Потребление тока

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х105х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
