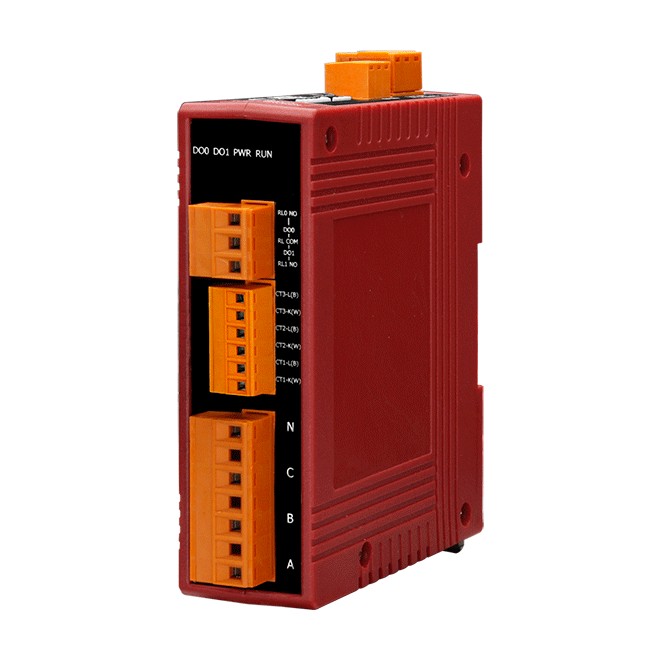

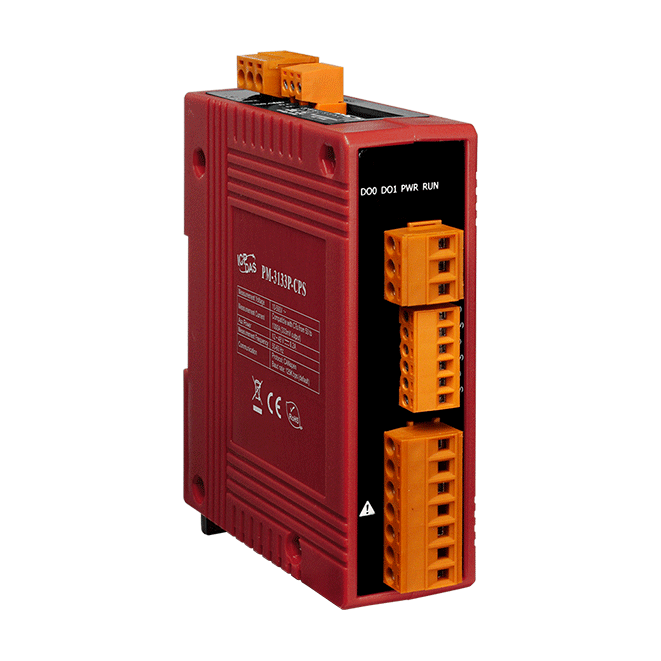

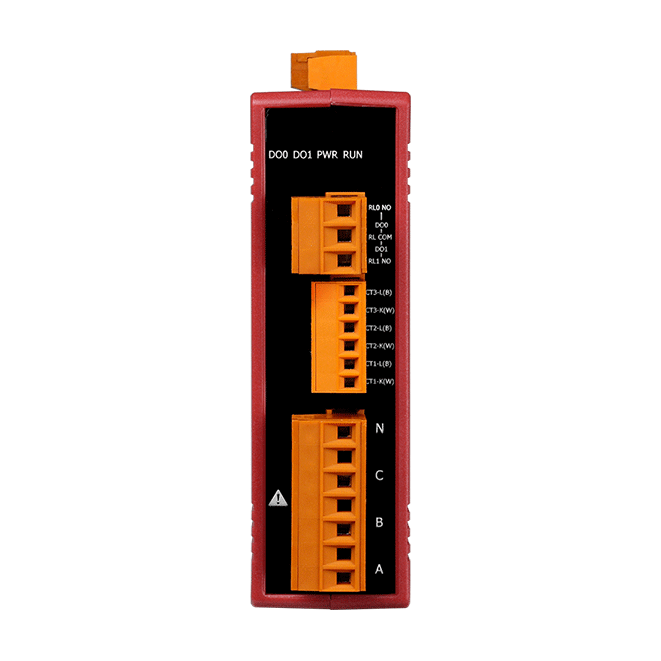

Интеллектуальный измеритель параметров трехфазной сети PM-3133P-CPS

Измеряемые параметры сети

• Тип подключения

  1P2W-1CT 
  3P4W-3CT 
  3P3W-2CT 
  1P3W-2CT 
  3P3W-3CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~1000 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  1 

• Измеряемые параметры

  Полная энергия (кВ·А·ч) 
  Коэффициент мощности 
  Частота 
  Реактивная мощность (кВ·А·R) 
  Активная энергия (кВт·ч) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная мощность (кВ·А) 
  Активная мощность (кВт) 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Реактивная энергия (кВ·А·R·ч) 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  Нет

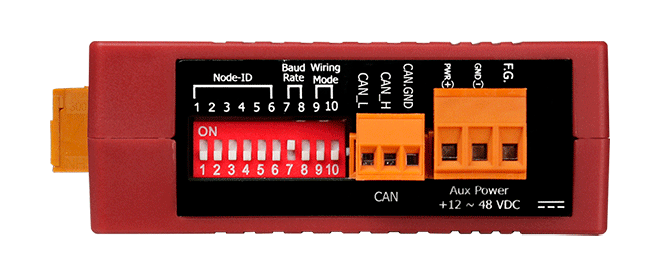

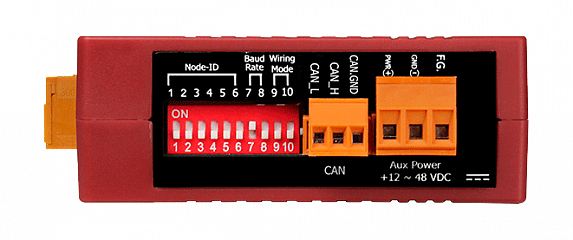

Интерфейс CAN

• Протоколы

  CANopen 

• Скорость передачи данных

  125 ~ 1000 Кбит/с 

• Напряжение изоляции, В

  3000 

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  +12 ~ +48 В 

• Потребление тока

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х105х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  краткое руководство пользователя 
