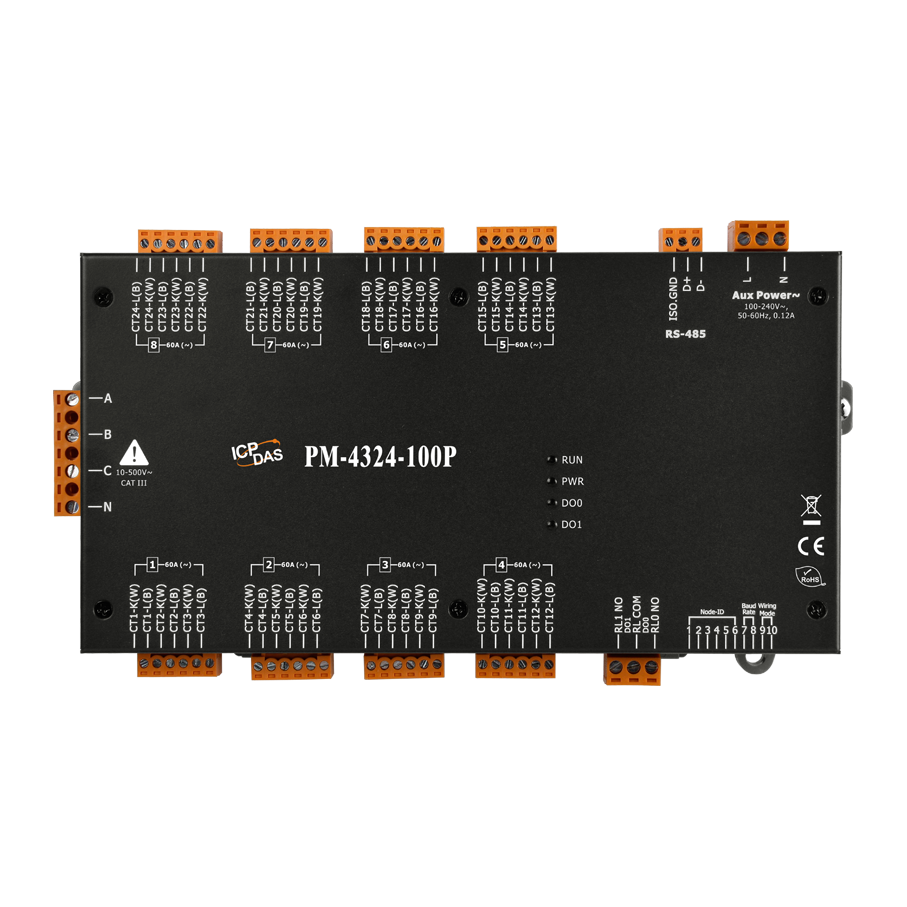

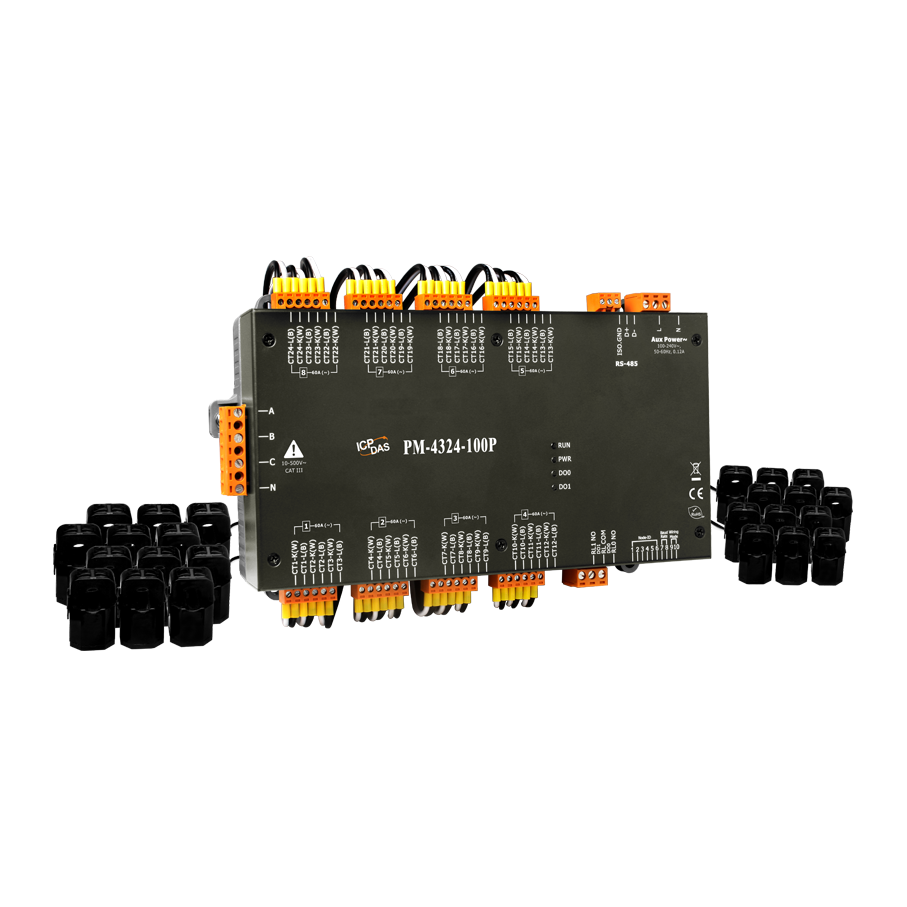

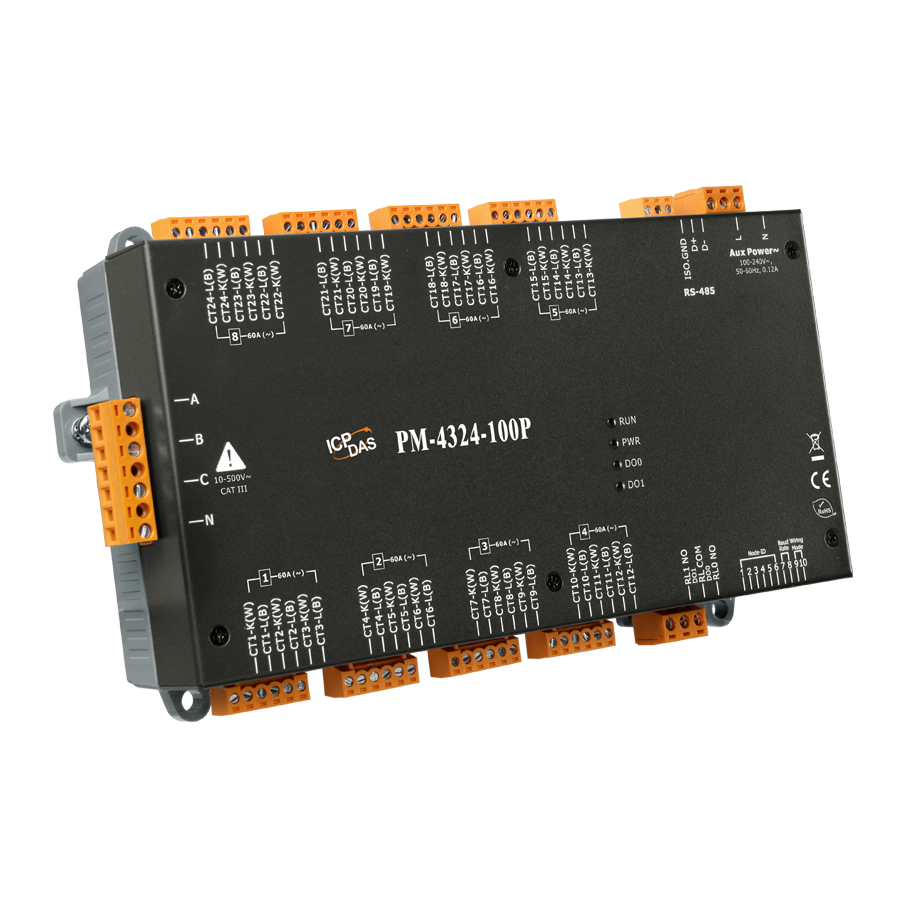

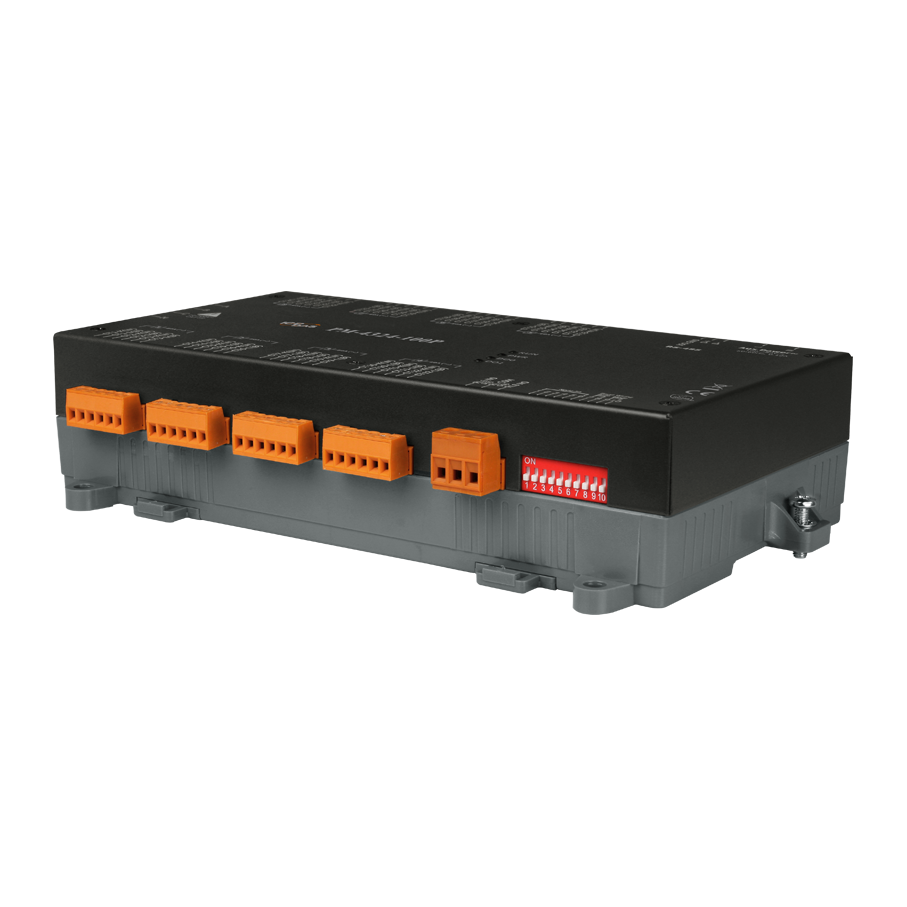

Интеллектуальный многоканальный измеритель параметров сети PM-4324-100P

Параметры последовательной связи

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2), (O, 8, 1), (O, 8, 2) 

• Изоляция последовательной линии

  3 кВ 

Измеряемые параметры сети

• Тип подключения

  1P2W-1CT 
  3P4W-3CT 
  3P3W-2CT 
  3P3W-3CT 
  1P3W-2CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~60 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  0,5 

• Измеряемые параметры

  Истинное среднеквадратическое значение напряжения (Uскз) 
  Реактивная энергия (кВ·А·R·ч) 
  Активная мощность (кВт) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная мощность (кВ·А) 
  Активная энергия (кВт·ч) 
  Частота 
  Реактивная мощность (кВ·А·R) 
  Полная энергия (кВ·А·ч) 
  Коэффициент мощности 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  60 А; внутренний диаметр 10 мм

Интерфейс Modbus

• Протокол

  Modbus RTU 

• Защита от импульсных помех, кВ

  3

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  85-264 В перем. 

• Потребление тока

  6 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  237х52х134

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  Трансформатор тока 
  краткое руководство пользователя
