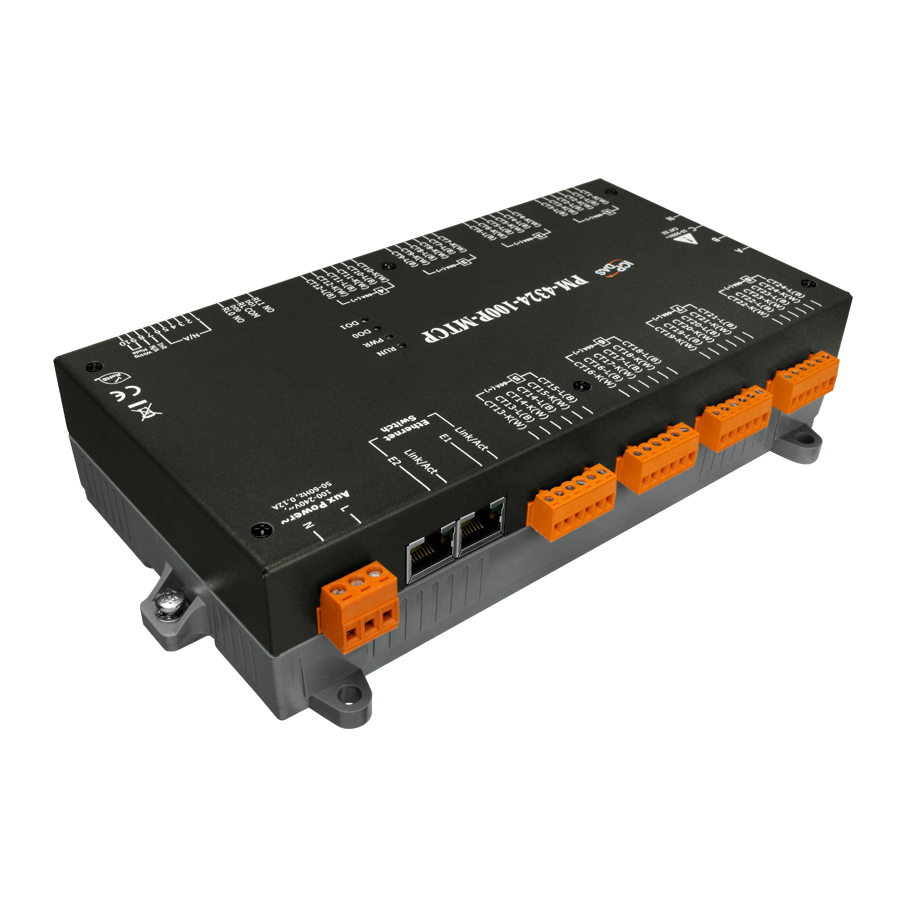

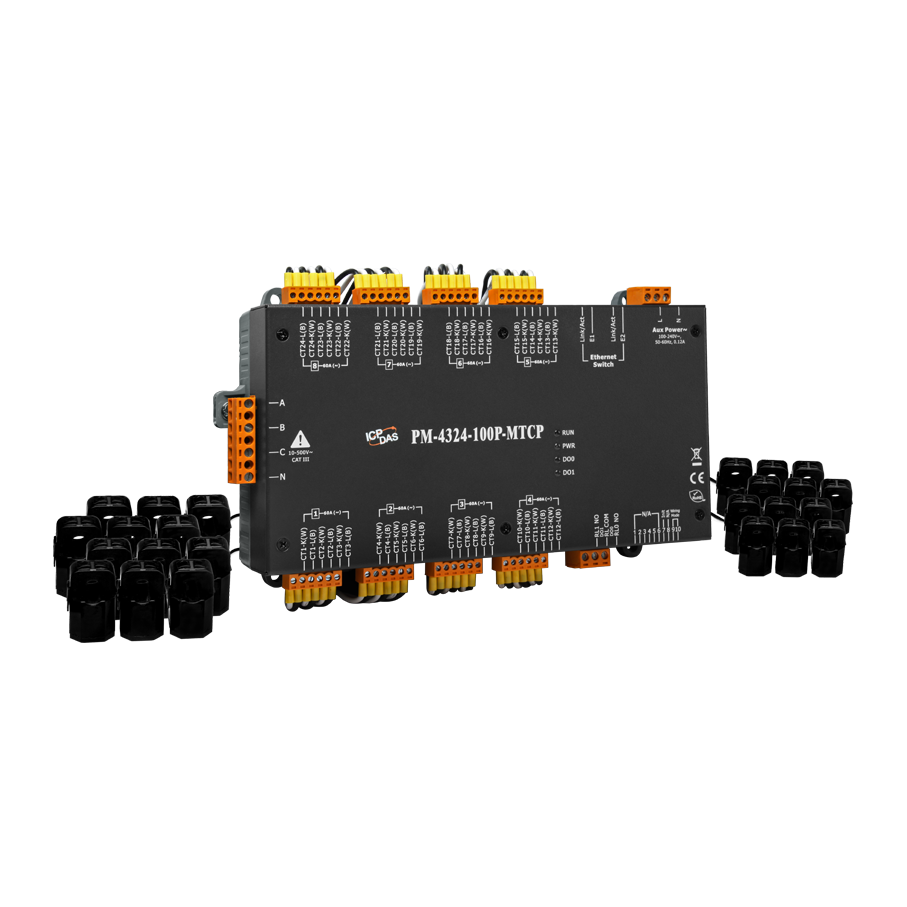

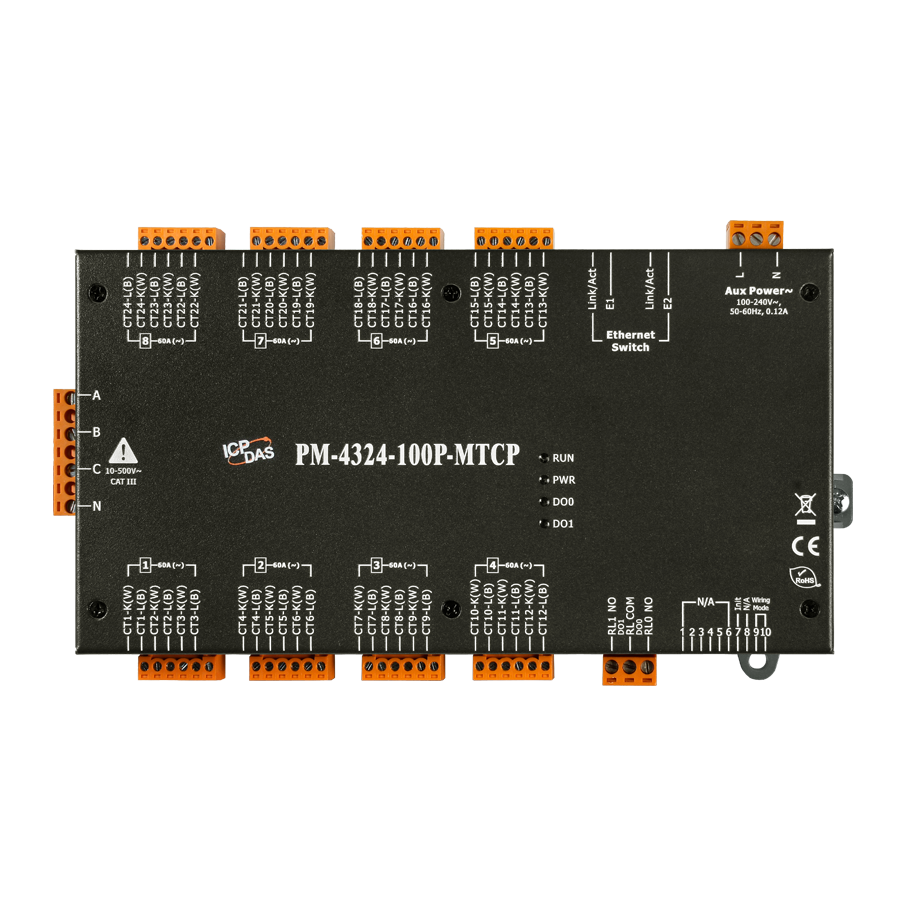

Интеллектуальный многоканальный измеритель параметров сети PM-4324-100P-MTCP

Измеряемые параметры сети

• Тип подключения

  3P3W-3CT 
  1P3W-2CT 
  3P4W-3CT 
  1P2W-1CT 
  3P3W-2CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~60 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  0,5 

• Измеряемые параметры

  Частота 
  Реактивная мощность (кВ·А·R) 
  Активная мощность (кВт) 
  Коэффициент мощности 
  Полная энергия (кВ·А·ч) 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Полная мощность (кВ·А) 
  Реактивная энергия (кВ·А·R·ч) 
  Активная энергия (кВт·ч) 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  60 А; внтуренний диаметр 10 мм

Интерфейс Modbus

• Протокол

  Modbus TCP 

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  85-264 В перем. 

• Потребление тока

  6 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  237х52х134

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  Трансформатор тока 
  краткое руководство пользователя
