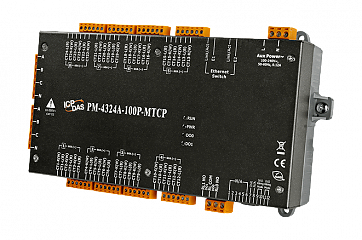

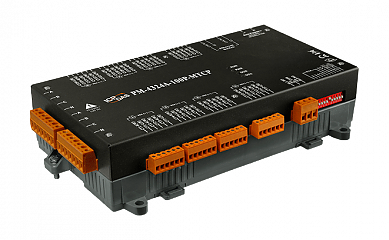

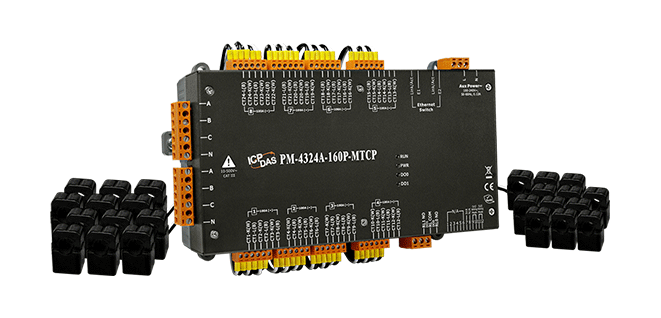

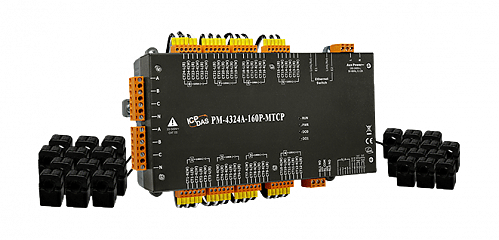

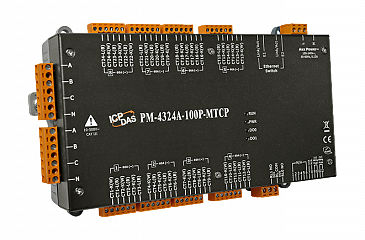

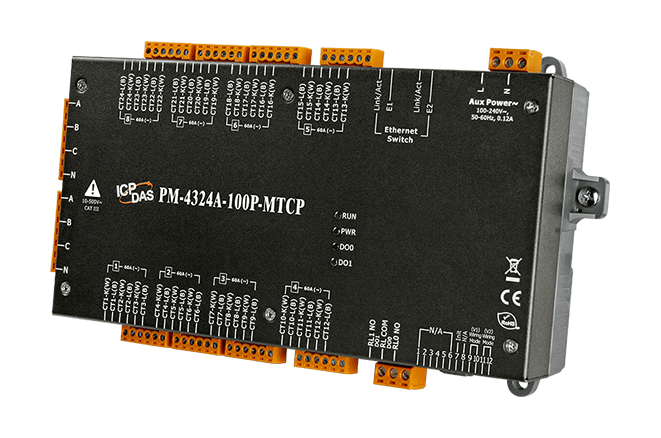

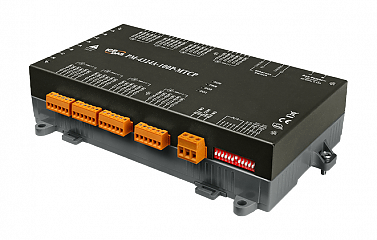

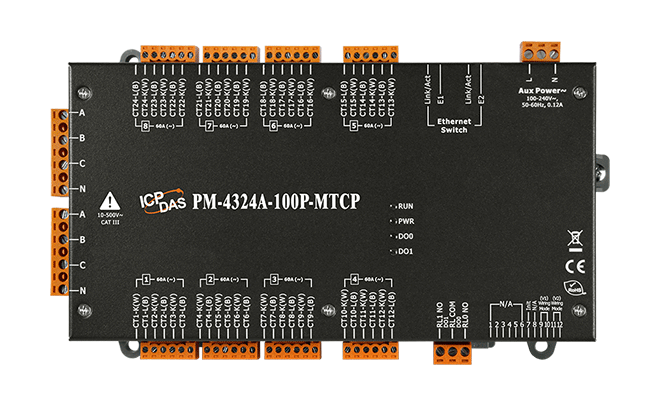

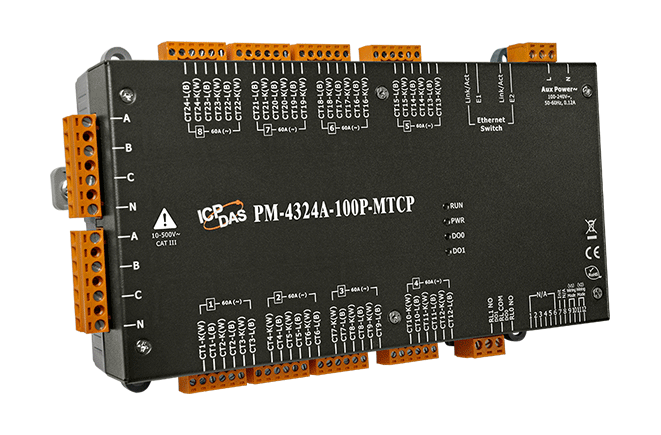

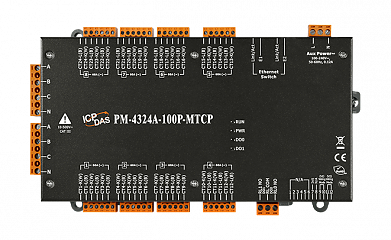

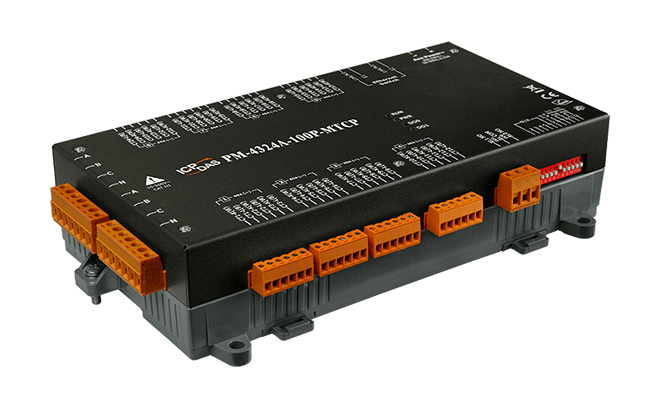

Измеритель PM-4324A-100P-MTCP CR

Параметры последовательной связи

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2), (O, 8, 1), (O, 8, 2) 

• Изоляция последовательной линии

  3 кВ 

Измеряемые параметры сети

• Количество разъемов для датчиков

  24 

• Тип подключения

  3P4W-3CT 
  3P3W-2CT 
  1P3W-2CT 
  1P2W-1CT 
  3P3W-3CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~60 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  0,5 

• Измеряемые параметры

  Истинное среднеквадратическое значение напряжения (Uскз) 
  Частота 
  Реактивная мощность (кВ·А·R) 
  Реактивная энергия (кВ·А·R·ч) 
  Полная мощность (кВ·А) 
  Активная энергия (кВт·ч) 
  Коэффициент мощности 
  Активная мощность (кВт) 
  Полная энергия (кВ·А·ч) 
  Истинное среднеквадратическое значение тока (Iскз) 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  60 А; внутренний диаметр 10 мм

Интерфейс Modbus

• Протокол

  Modbus RTU 

• Защита от импульсных помех, кВ

  3

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  85-264 В перем. 

• Потребление тока

  6 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  237 x 57 x 134

Монтаж

• Монтаж

  настенный 
  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  Трансформатор тока 
  краткое руководство пользователя
