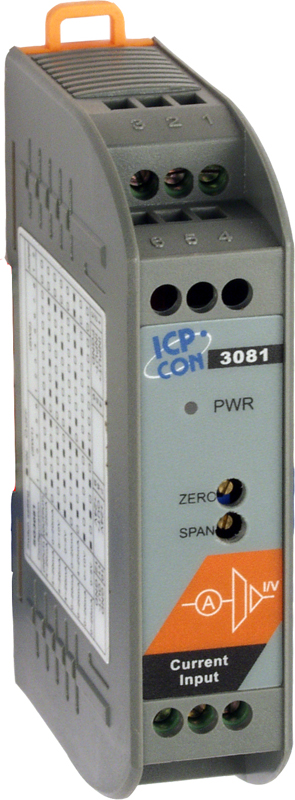

Модуль SG-3081-G CR

Основные характеристики плат

• Тип модуля

  Изолированный модуль преобразования сигналов(ток в напряжение/ток) 

Модуль

• Полоса пропускания

  3 КГц 

Аналоговый вывод

• Точность преобразования

  ±0.1% 

Входные характеристики

• Количество каналов

  1 

• Входное сопротивление

  250 Ом 

Выходные характеристики

• Диапазон входных сигналов по напряжению

  0~10 В, 0~5 В (однополярный) 

• Диапазон входных сигналов по току

  0 ~ 20 мА, 4 ~ 20 мА 

• Диапазон выходных сигналов по напряжению

  0~10 В, 0~5 В (однополярный) 

• Диапазон выходных сигналов по току

  0 ~ 20 мА, 4 ~ 20 мА 

• Диапазон выходного сигнала (по току)

  0 ~ 20 мА, 4 ~ 20 мА 

• Выходное сопротивление

  <50 Ом

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.61 Вт (тип выхода - напряжение), 2.10 Вт (тип выхода - ток)

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +75 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Напряжение изоляции, В

  1000 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  102 x 75 x 25

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
