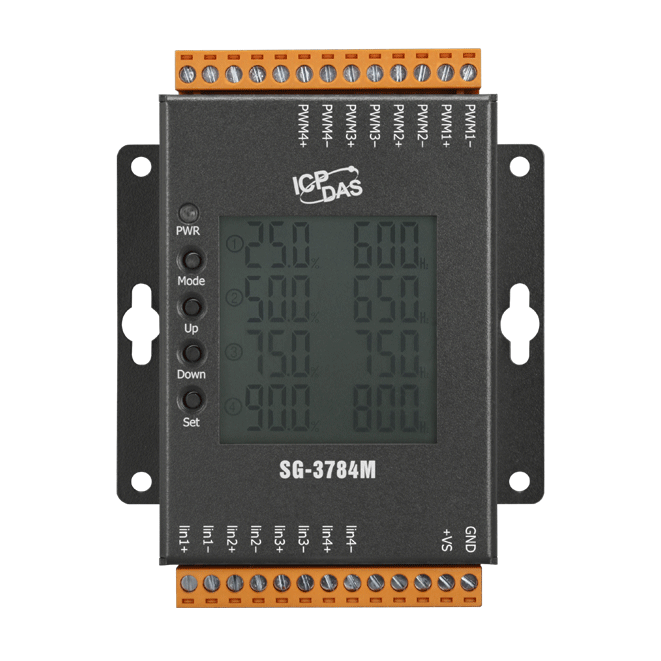

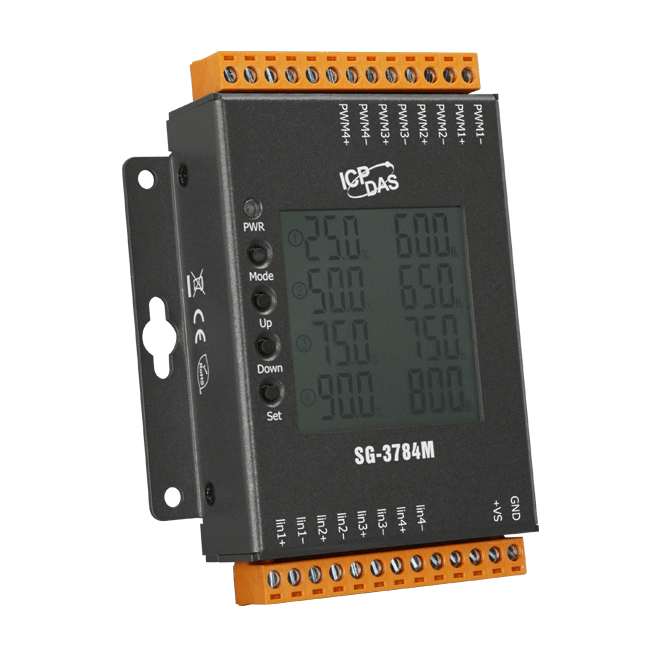

Модуль SG-3784M CR

Аналоговый ввод

• Точность АЦП

  ±0.1% от полного диапазона 

• Количество каналов

  4 

• Диапазон входных сигналов по току

  4 ~ 20 мА 

• Пропускная способность

  1 кГц

• Входное сопротивление

  137 Ом 

ШИМ

• Количество каналов ШИМ

  4 

• Тип каналов ШИМ

  PWM 

• Тип подключения каналов ШИМ

  Source 

• Напряжение нагрузки

  +24 В пост. тока при 1А на канал 

• Максимальная нагрузка на канал

  1 A 

• Частота

  600 Гц ~ 800 Гц 

• Рабочий цикл

  1 ~ 100% 

• Режим работы

  Непрерывный 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Связь 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  0,1 Вт; 96,2 Вт Макс. (В то же время четыре канала ШИМ выдают 1 А при 24 В при 100% рабочем цикле)

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  97 x 36 x 121

Монтаж

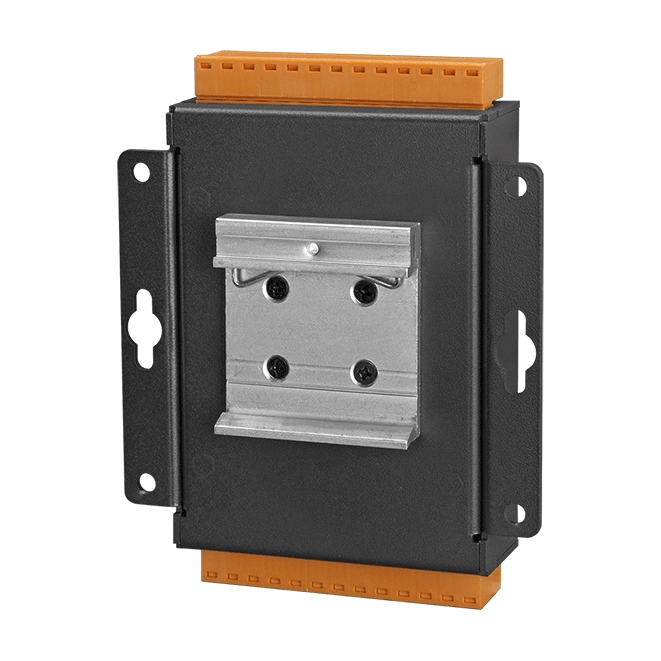

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
