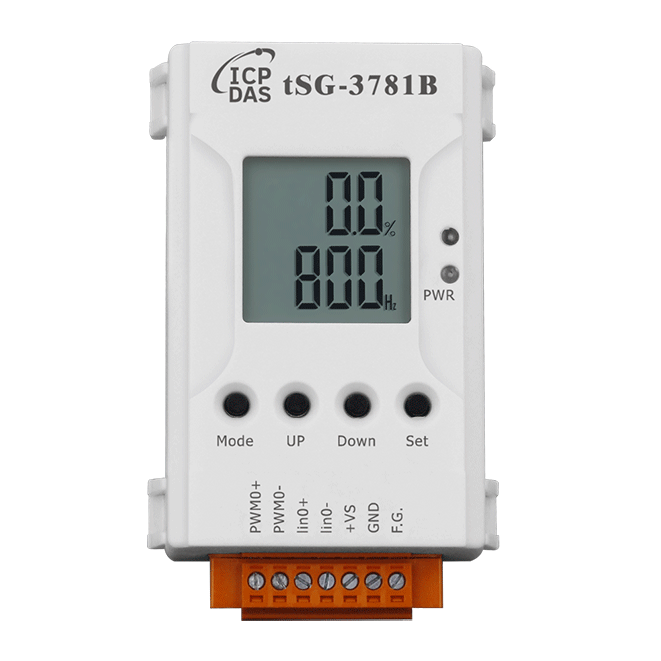

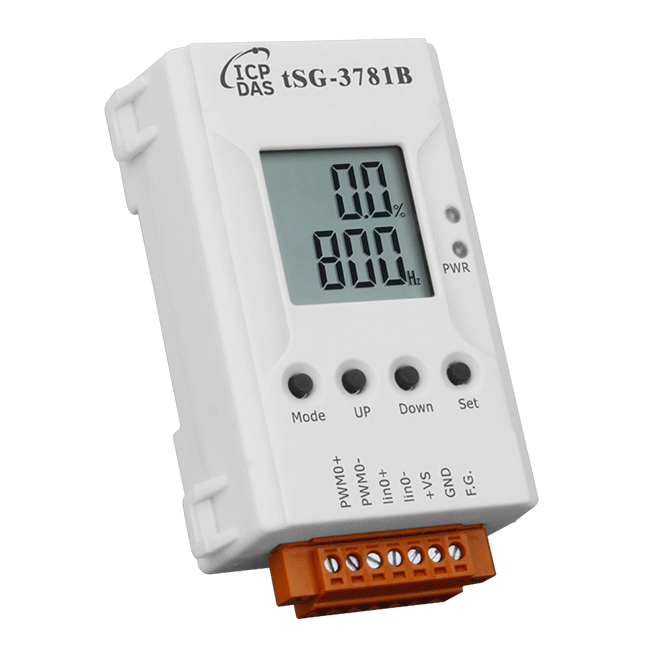

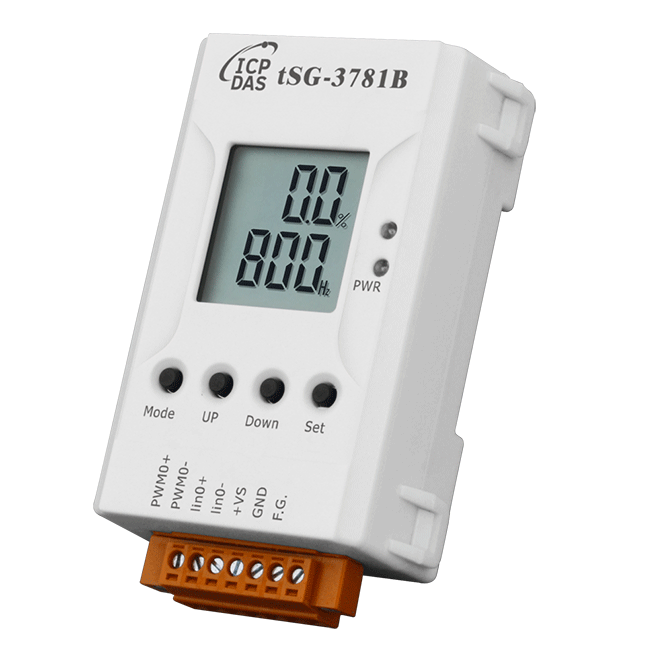

Модуль tSG-3781B

Аналоговый ввод

• Тип каналов аналогового ввода

  1 дифференциальный 

• Тип подключаемых датчиков

• Точность АЦП

  ±0.1% от полного диапазона 

• Количество каналов

  1 

• Диапазон входных сигналов по току

  4 ~ 20 мА 

• Пропускная способность

  1 кГц

• Входное сопротивление

  141 Ом 

ШИМ

• Количество каналов ШИМ

  1 

• Тип каналов ШИМ

  PWM 

• Тип подключения каналов ШИМ

  Source 

• Напряжение нагрузки

  +24 В пост. тока при 1А на канал 

• Частота

  600 Гц ~ 800 Гц 

• Рабочий цикл

  1 ~ 100% 

• Режим работы

  Непрерывный 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  0.2 Вт (тип.), 22.0 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  53 x 27 x 87

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
