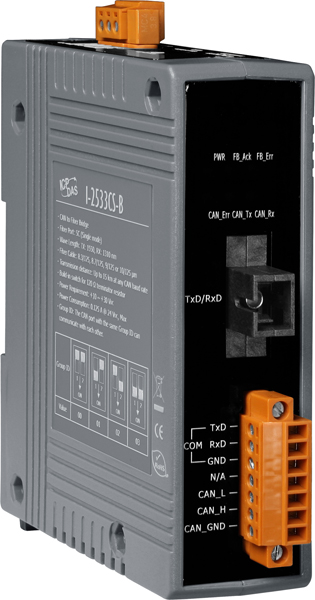

Преобразователь I-2533CS-B CR

Интерфейс CAN

• Количество портов CAN

  1

• Спецификация шины CAN

  ISO 11898-2 CAN 2.0A/B 

• Приемопередатчик CAN

  NXP TJA1042 

• Передаваемые сигналы

  CAN_H 
  CAN_L 
  CAN_GND 

• Скорость передачи данных

  10 Кбит/с ~ 1 Мбит/с 

• Разъем порта CAN

  Клемма 

• Изоляция

  2500 В

• Терминальный резистор

  120 Ом 

Интерфейс UART

• COM1

  RS-232 (только для настройки модуля)

• Разъем

  Клемма 

Характеристики оптоволоконного интерфейса Fast Ethernet

• Количество оптических портов

  1

• Тип интерфейса

  Одномодовое оптоволокно 

• Разъем

  SC 

• Тип оптоволоконного кабеля

  9/125 мкм 
  10/125 мкм 
  8.3/125 мкм 
  8.7/125 мкм 

• Дальность передачи по оптоволокну

  до 15 км 

• Длина волны по оптоволокну, нм

  Tx: 1550 нм 
  Rx: 1310 нм 

• Мощность оптического передатчика, дБм

  -14

• Чувствительность оптического приемника, дБм

  -31

• Допустимые потери в канале связи, дБм

  23

• Насыщение приемника, дБм

  0

• Количество используемых волокон

  1

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  0.125 А при 24 В пост.

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от перенапряжения

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  33.0 x 126 x 101

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
