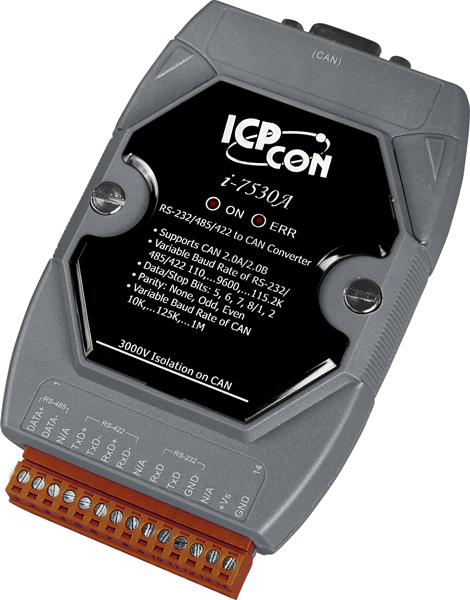

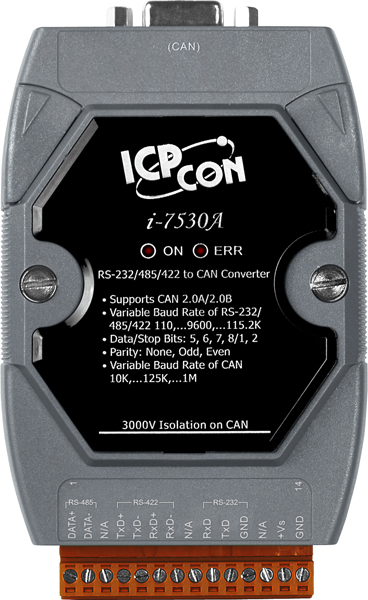

Преобразователь I-7530A-G CR

Входной интерфейс

• Тип входного интерфейса

  RS-232/422/485 

• Тип разъема

  клеммы под винт 

Интерфейс CAN

• Количество портов CAN

  1

• Приемопередатчик CAN

  NXP 82C250 

• Передаваемые сигналы

  CAN_H 
  CAN_L 

• Скорость передачи данных

  до 1 Мбита/сек 

• Разъем порта CAN

  DB9 'папа' 

• Изоляция

  3000 В на стороне CAN + 2500 В опторазвязка на шине

• Терминальный резистор

  120 Ом (выбирается джампером) 

Параметры последовательной связи

• Тип последовательных портов

  RS-232/RS-422/RS-485 (нельзя использовать одновременно) 

• Передаваемые сигналы

  RS-232: Tx, Rx, GND 
  RS-422: TxD+, TxD-, RxD+, RxD- 
  RS-485: Data+, Data- 

• Максимальная скорость передачи данных

  до 115,2 Кбит/с 

Память

• Память EEPROM

  2 Кб (для системных данных), 100,000 циклов записи/удаления 

Светодиодные индикаторы

• Светодиодные индикаторы

  ON LED: Питание и передача данных; ERR LED: ошибка

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  1 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 118 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
