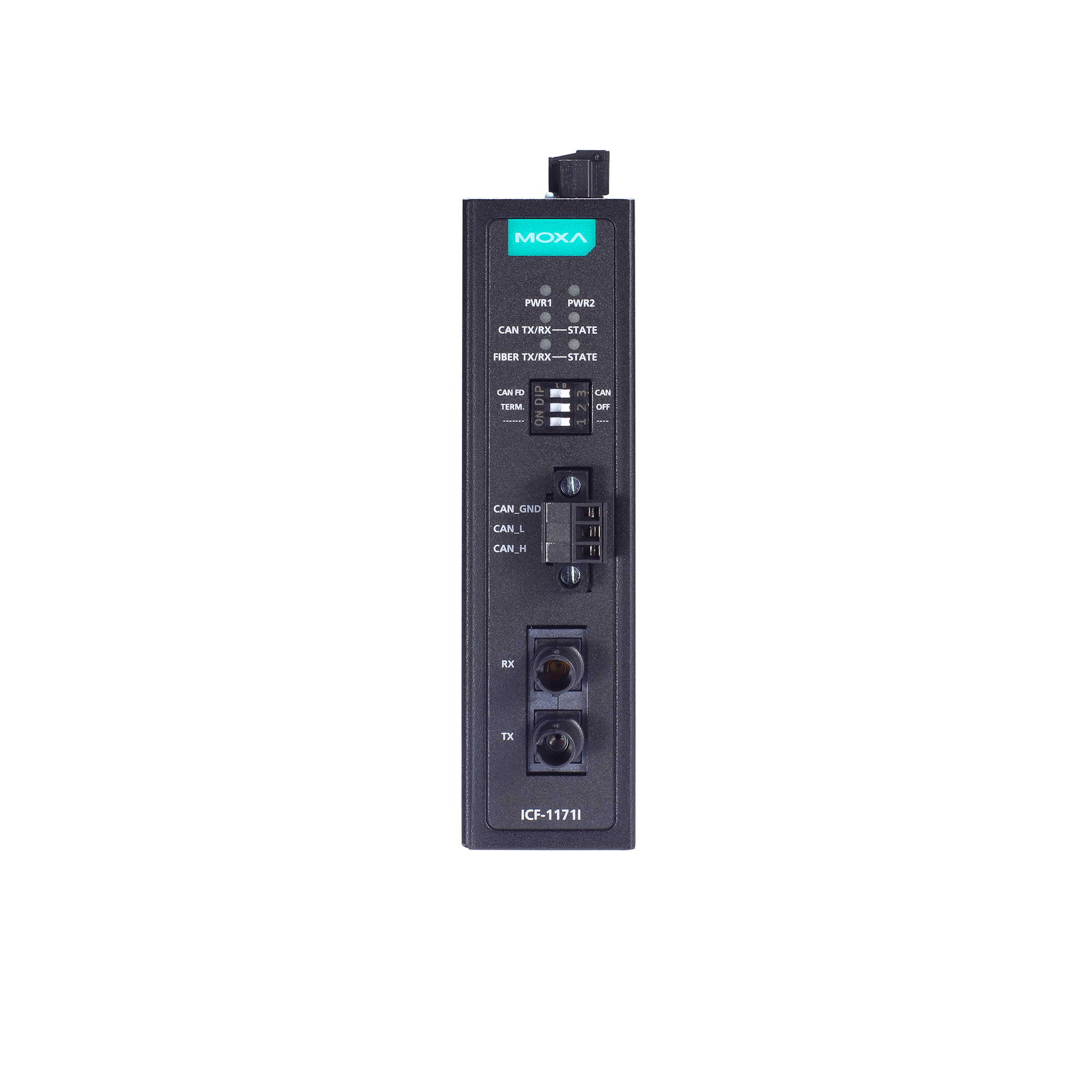

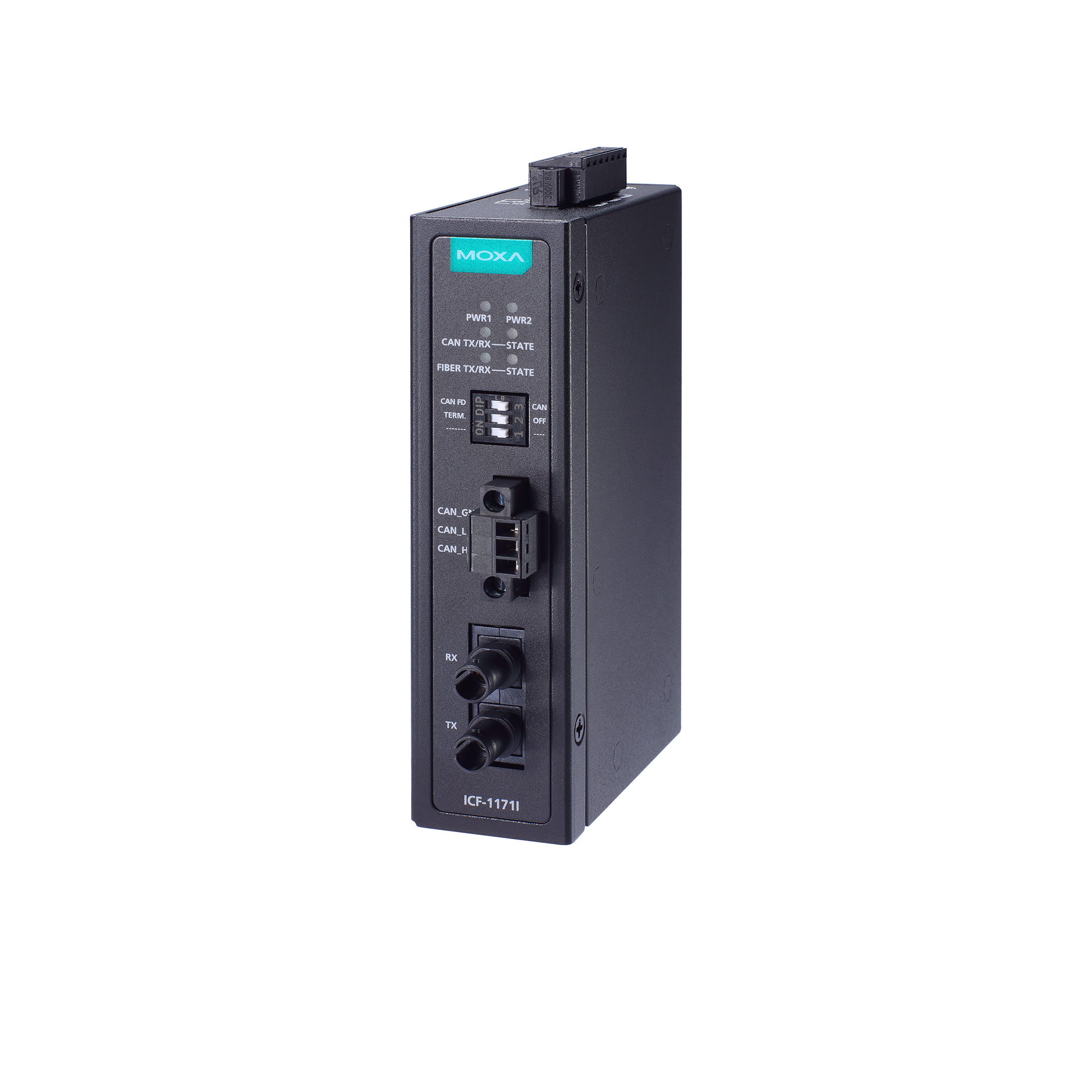

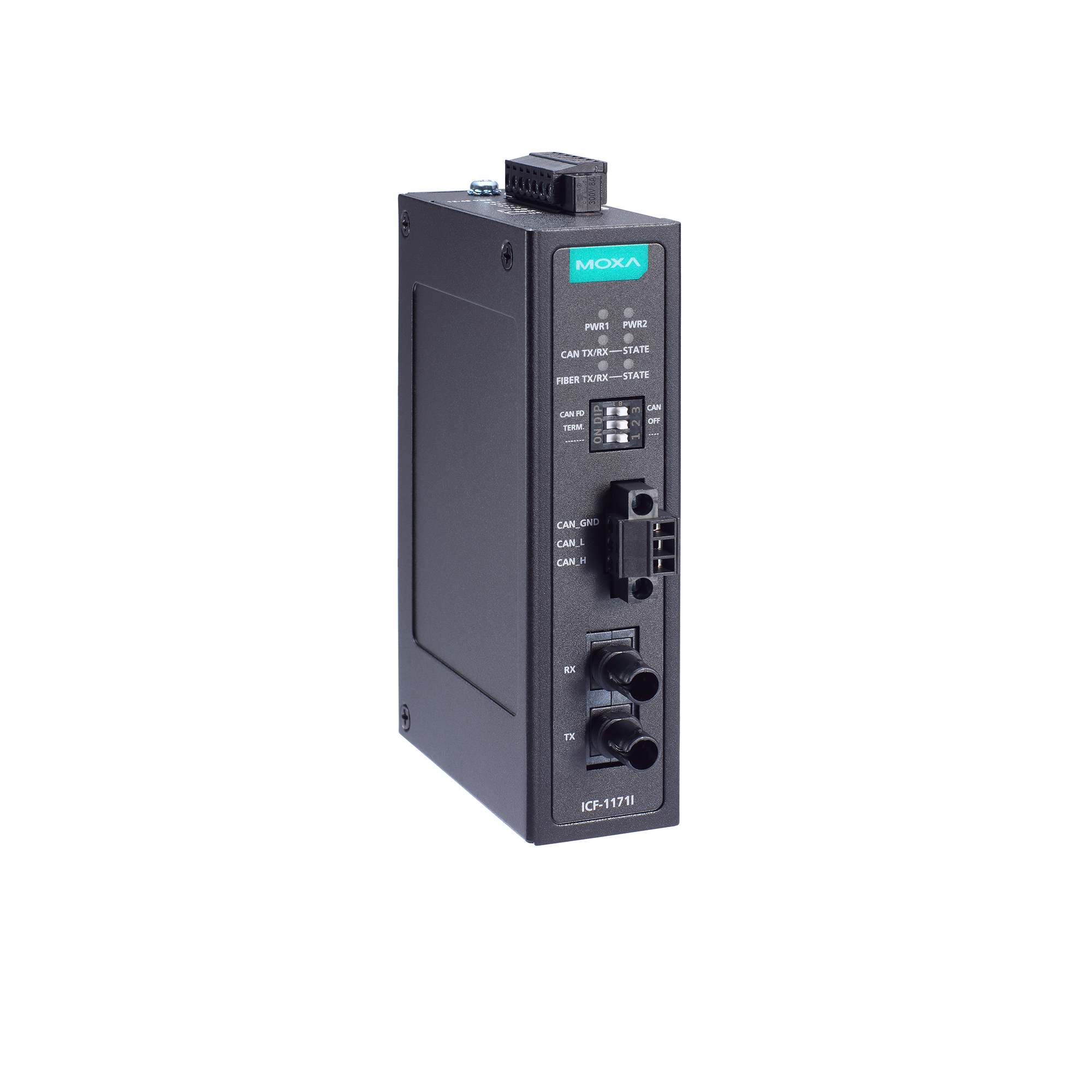

Преобразователь ICF-1171I-S-ST

Входной интерфейс

• Тип входного интерфейса

  CAN 

• Тип разъема

  клеммы под винт 

• Поддерживаемые протоколы

  CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898)

• Терминальный резистор

  120 Ом, подключается DIP-переключателем

Выходной интерфейс

• Тип выходного интерфейса

  Одномодовое оптоволокно 

• Тип разъема

  Разъем ST 

Интерфейс CAN

• Передаваемые сигналы

  CAN_H 
  CAN_L 
  CAN_GND 

Характеристики оптоволоконного интерфейса Fast Ethernet

• Тип оптоволоконного кабеля

  9/125 мкм 

• Дальность передачи по оптоволокну

  до 40 км 

• Длина волны по оптоволокну, нм

  1310 

• Мощность оптического передатчика, дБм

  -5

• Чувствительность оптического приемника, дБм

  -34

• Допустимые потери в канале связи, дБм

  1

• Насыщение приемника, дБм

  29

• Поддержка кольцевой топологии по оптоволокну

  Есть 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  188.5 мА (макс.)

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Гальваническая изоляция, кВ

  2 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  30.3 x 70 x 115

• Вес нетто, кг

  0.29

Монтаж

• Монтаж

  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Свободное падение

  IEC 60068-2-32 

• Среднее время наработки на отказ (MTBF), часов

  2412885

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  краткое руководство пользователя 
