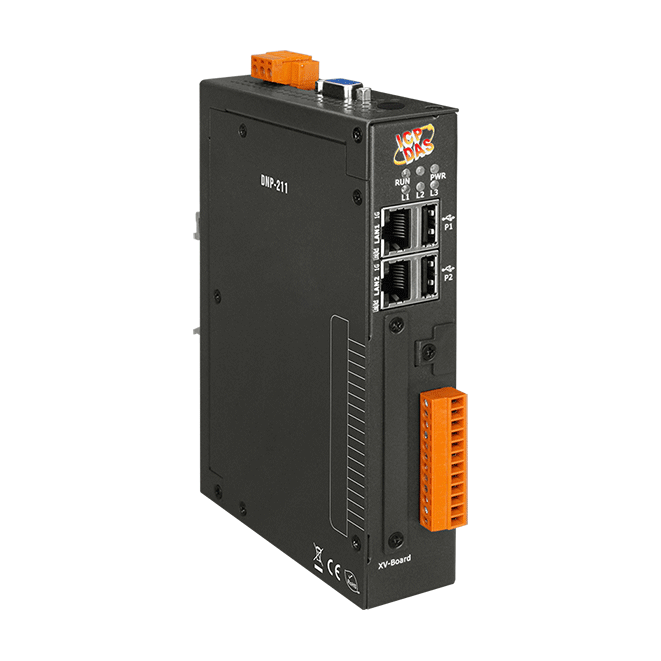

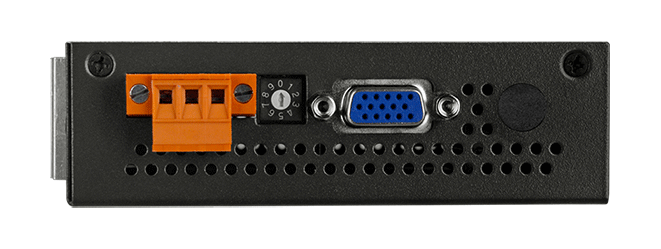

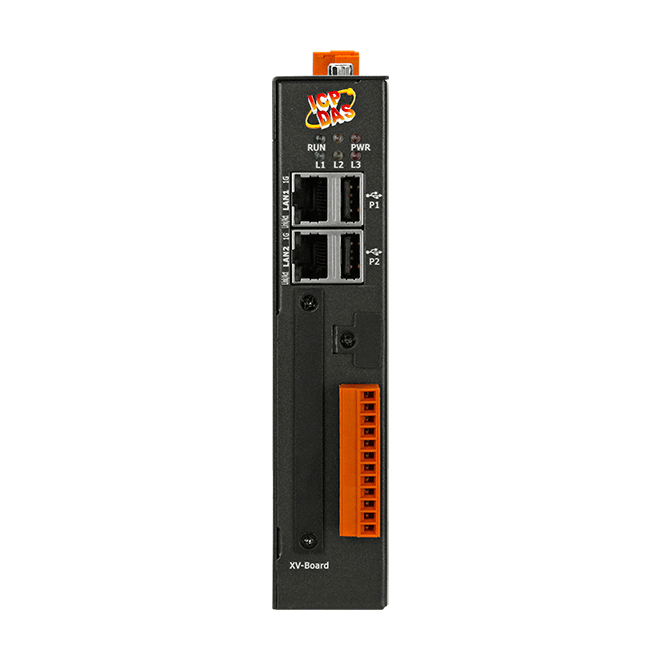

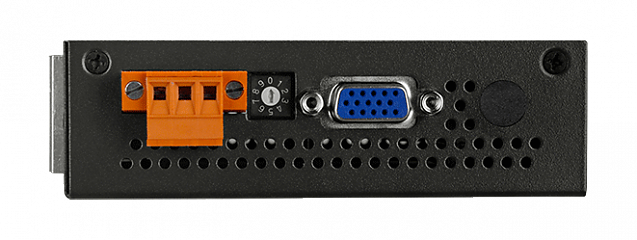

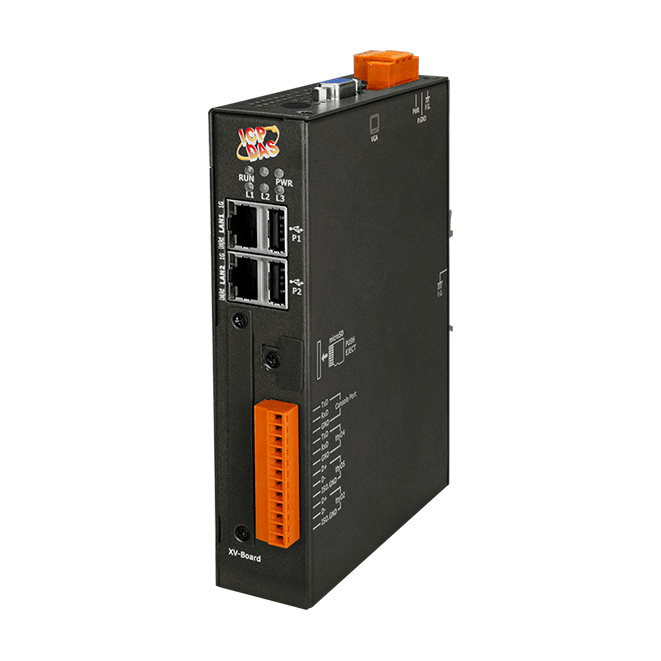

Шлюз DNP-211 CR

6145660 ICP DAS 
USD тенге
Шлюз DNP3 в Modbus TCP
  • Количество последовательных портов 1 
  • Протоколы последовательной связи Modbus ASCII (Master) 
    Modbus ASCII (Slave) 
    Modbus RTU (Master) 
    Modbus RTU (Slave) 
  • Рабочая температура, °C -25 ~ +75 
  • Материал корпуса Пластик 
  • Габаритные размеры, мм 72 x 33 x 119

Основные характеристики контроллеров

  • Flash-память

    512 Кб 
  • Память EEPROM

    16 Кб 
  • SRAM

    512 Kб 

Интерфейс PROFIBUS

  • Контроллер

    Siemens SPC3 
  • Трансивер

    ADI ADM2486 
  • Протокол

    PROFIBUS DP-V0 
  • Скорость передачи данных

    9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
  • Разъемы

    DB9 'мама' 

Параметры последовательной связи

  • Количество последовательных портов

    1
  • Тип последовательных портов

    RS-232/RS-422/RS-485 (нельзя использовать одновременно) 
  • Разъем последовательного порта

    Клемма 
  • Бит данных

    7, 8 
  • Четность

    нет, чет, нечет 
  • Стоповые биты

    1, 2 
  • Протоколы последовательной связи

    Modbus RTU (Slave) 
    Modbus RTU (Master) 
    Modbus ASCII (Slave) 
    Modbus ASCII (Master) 
  • Скорость передачи данных, бит/с

    1200 ~ 115200 

Светодиодные индикаторы

  • Светодиодные индикаторы

    PWR LED, RUN LED, ERR LED

Требования к электропитанию

  • Рабочее напряжение

    10 ~ 30 В пост.тока 
  • Потребление тока

    2.5 Вт
  • Защита от неверной полярности

    Есть 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -30 ~ +85 
  • Рабочая влажность, %

    5 ~ 95, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    4 кВ 

Системные характеристики

  • Процессор

    80186 
  • Сторожевой таймер

    Есть 

Конструктивные свойства

  • Материал корпуса

    Пластик 

Размеры и вес

  • Габаритные размеры, мм

    72 x 33 x 119
  • Вес нетто, кг

    0.14

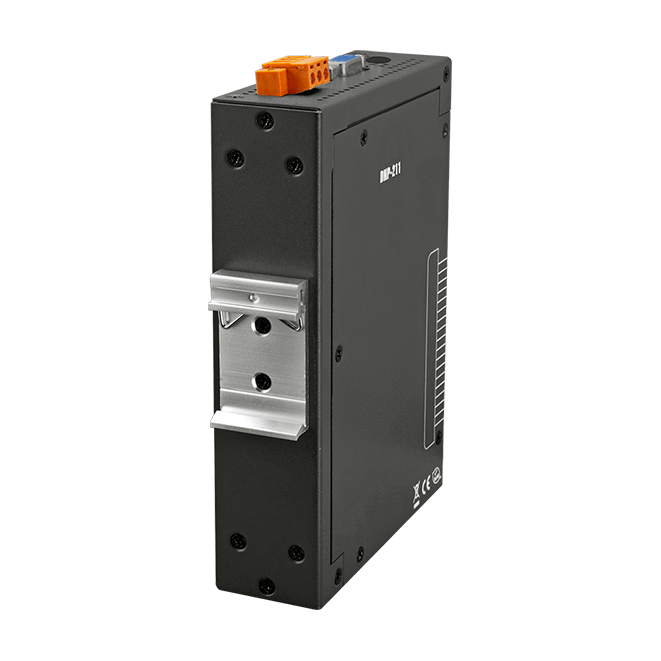

Монтаж

  • Монтаж

    На DIN-рейку 

Комплект поставки

  • Комплект поставки

    документация и ПО на CD 
    Устройство 
    краткое руководство пользователя 

Программное обеспечение

Прошивка: (0.8 Мб)

Скачать

Утилиты : (0.4 Мб)

Скачать

GSD: (0.1 Мб)

Скачать

Документация

Datasheet (англ.): (1 Мб)

Скачать

Руководство по аппаратной и программной части (англ.): (5 Мб)

Скачать

Быстрый старт (англ.): (0.7 Мб)

Скачать

Распиновка: (0.1 Мб)

Скачать
