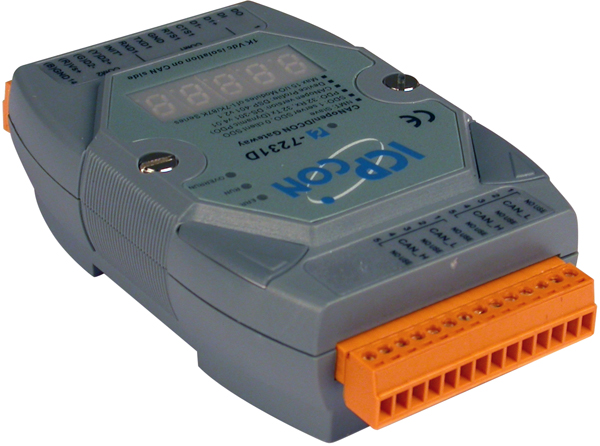

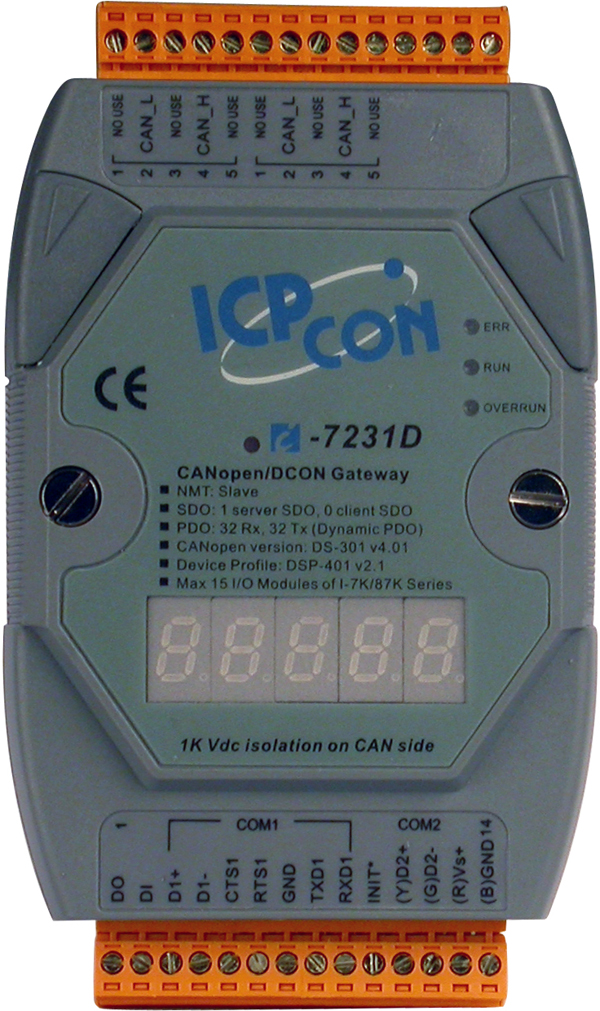

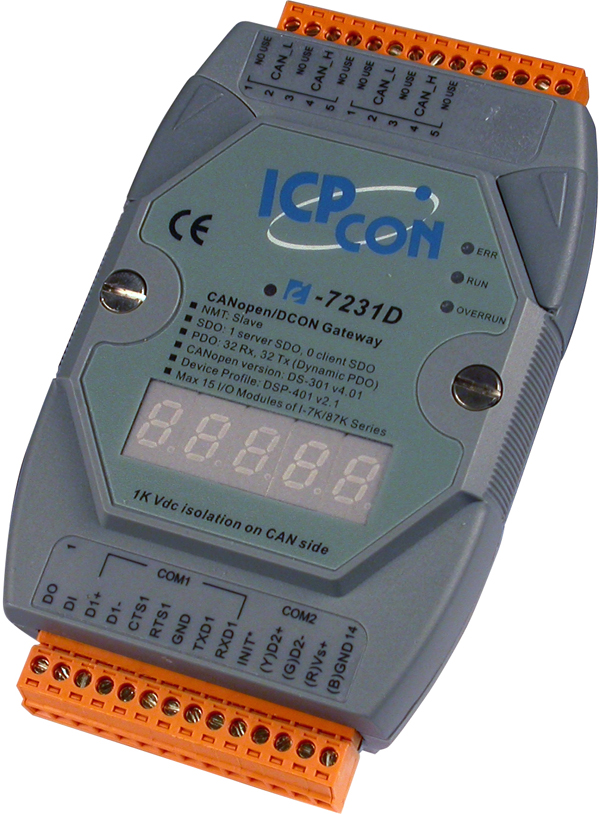

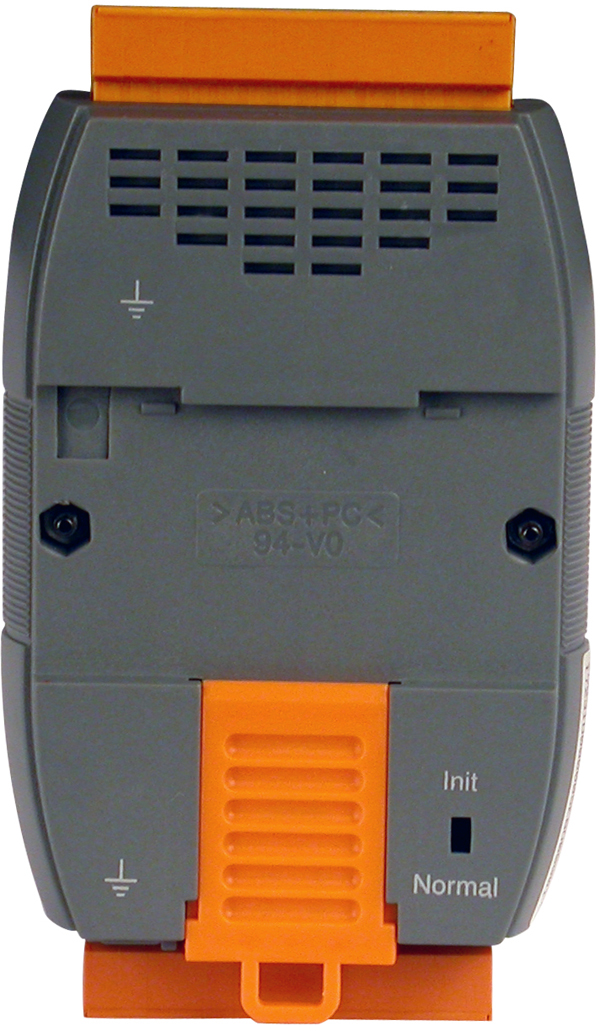

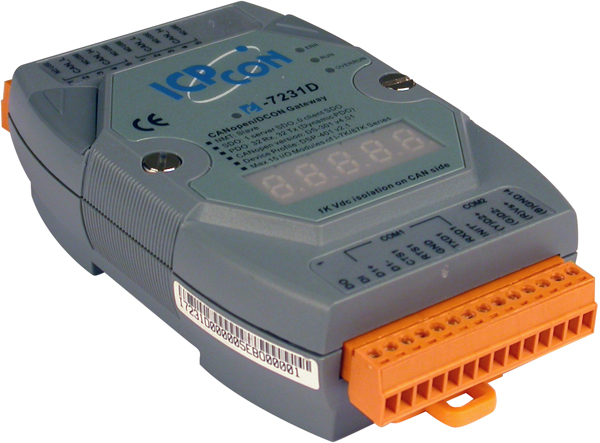

Преобразователь I-7231D-G CR

Интерфейс CAN

• Протоколы

  CANopen 

• Спецификация шины CAN

  CANopen DS-301 версии 4.02 
  CANopen DS-401 версии 2.1 

• Приемопередатчик CAN

  NXP 82C250 

• Передаваемые сигналы

  CAN_H 
  CAN_L 

• Контроллер CAN

  NXP SJA1000T 

• Разъем порта CAN

  Клемма 

• Изоляция

  1000 В пост. для DC - DC, 2500 В для оптопары

• Терминальный резистор

  120 Ом (выбирается джампером) 

Интерфейс UART

• Протокол

  DCON 

• COM1

  RS-232 (для настройки модуля)

• COM2

  RS-485 (Self-turner)

• Скорость передачи данных, бит/с

  1200 ~ 115200 

Светодиодные индикаторы

• Светодиодные индикаторы

  MS LED, NS LED, IO LED

• 7-сегментный светодиодный дисплей

  Есть 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  3 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от перенапряжения

  Есть 

Системные характеристики

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 122 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
