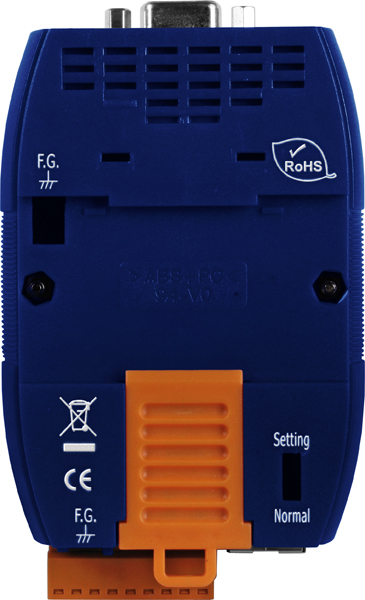

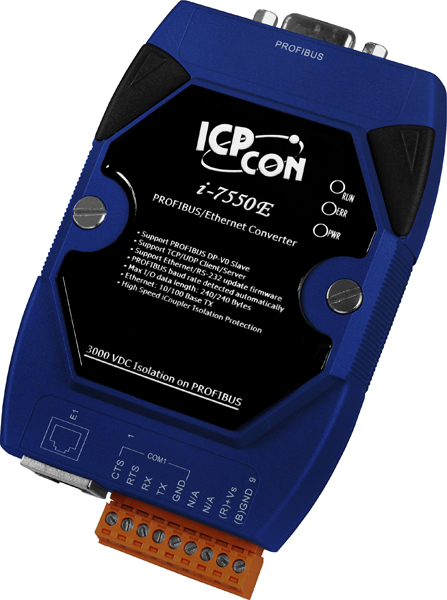

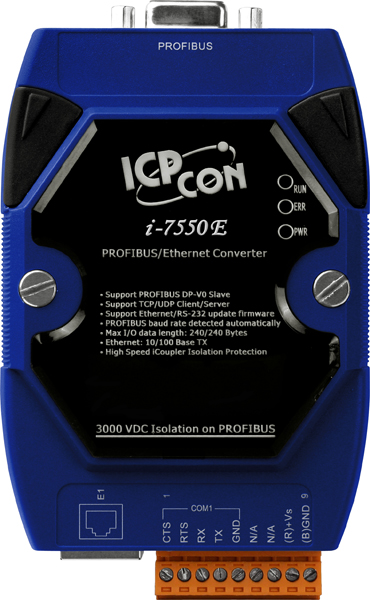

Преобразователь I-7550E CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Интерфейс PROFIBUS

• Контроллер

  Profichip VPC3+C 

• Трансивер

  ADI ADM2486 

• Протокол

  PROFIBUS DP-V0 

• Скорость передачи данных

  12 Мб/с макс.

• Разъемы

  DB9 'мама' 

• Изоляция

  3 кВ для DC-DC, 2.5 кВ шина-логика 

Параметры последовательной связи

• Количество последовательных портов

  1

• Тип последовательных портов

  RS-232 (консольный порт) 

• Разъем последовательного порта

  Клемма 

• Передаваемые сигналы

  RS-232: TxD, RxD, RTS, CTS, GND 

• Бит данных

  8 

• Четность

  нет 

• Стоповые биты

  1 

• Скорость передачи данных, бит/с

  115200 

Память

• Flash

  512 Кб 

• Память EEPROM

  16 Кб 

• RAM

  512 Кб 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR LED, RUN LED, ERR LED

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  2.5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  4 кВ 

Системные характеристики

• Процессор

  80186, 80 МГц или совместимый 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 33 x 119

Монтаж

• Монтаж

  На DIN-рейку
