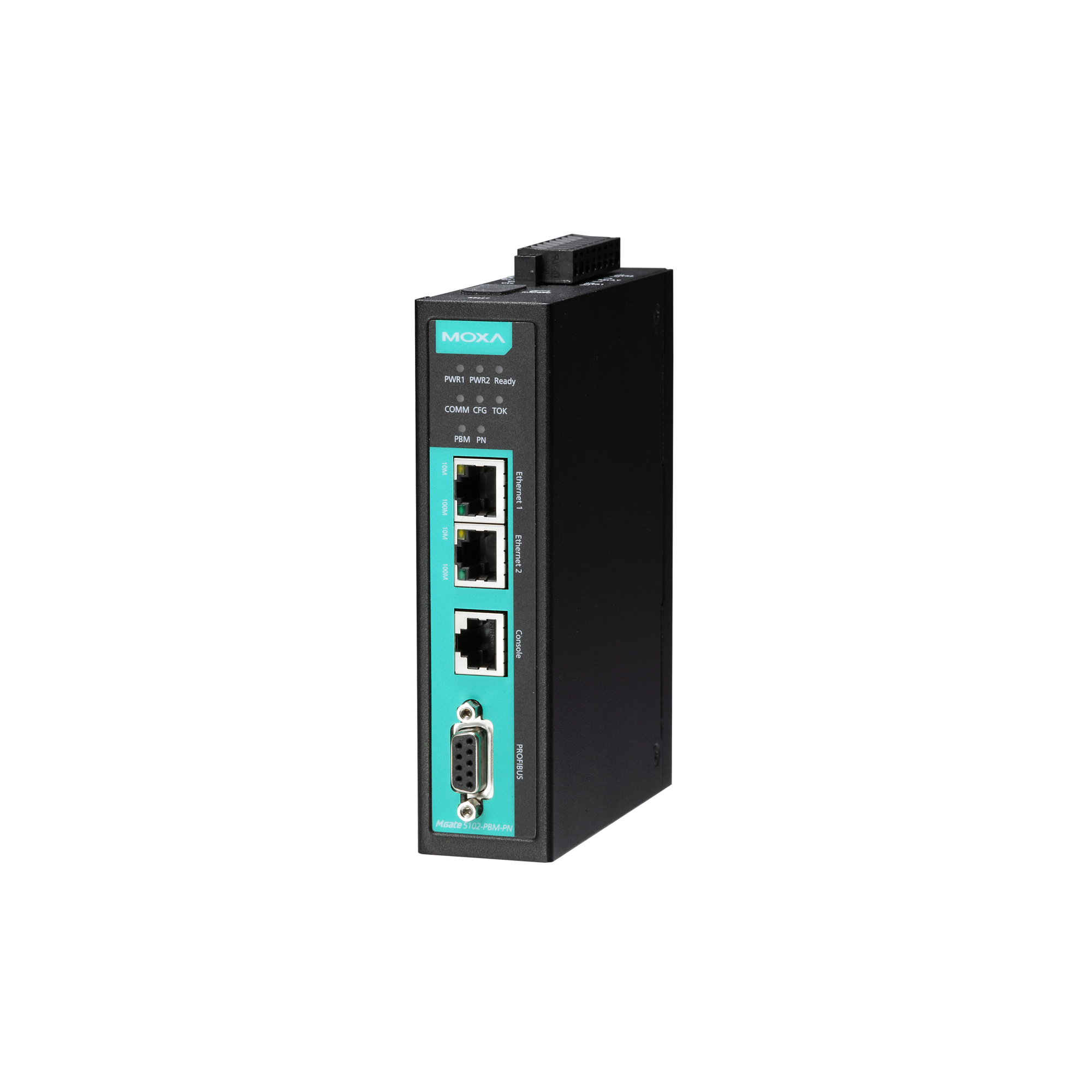

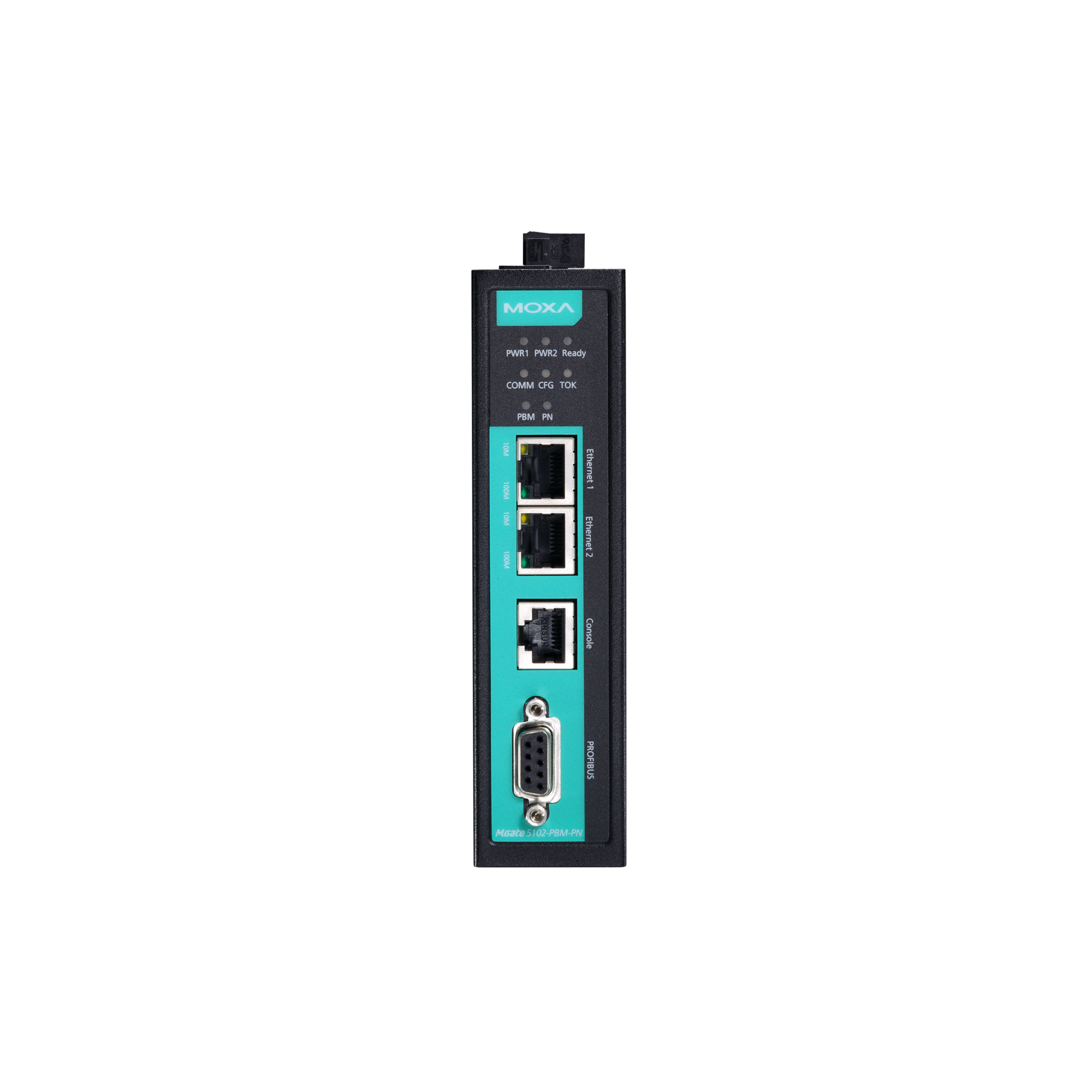

Преобразователь MGate 5102-PBM-PN

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  PROFINET RT

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс PROFIBUS

• Количество портов Profibus

  1

• Протокол

  PROFIBUS DP-V1 Master 

• Скорость передачи данных

  9600 бит/с ~ 12 Мбит/с

• Разъемы

  DB9 'мама' 

Параметры последовательной связи

• Количество последовательных портов

  1

• Тип последовательных портов

  RS-232 (консольный порт) 

• Разъем последовательного порта

  8-контактный RJ45 

• Передаваемые сигналы

  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Изоляция последовательной линии

  2 кВ 

Память

• Тип слота для установки карты памяти

  1 слот для карты microSD (SDHC) объемом до 32 Гб 

Управление устройством

• Интерфейс управления

  Telnet-консоль 
  Web-интерфейс 
  Windows-утилита 
  Последовательная консоль 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  430 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  36 x 105 x 140

• Вес нетто, кг

  0.5

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL508 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 
  IECEx 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  980417

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  крепеж для монтажа на DIN-рейку 
