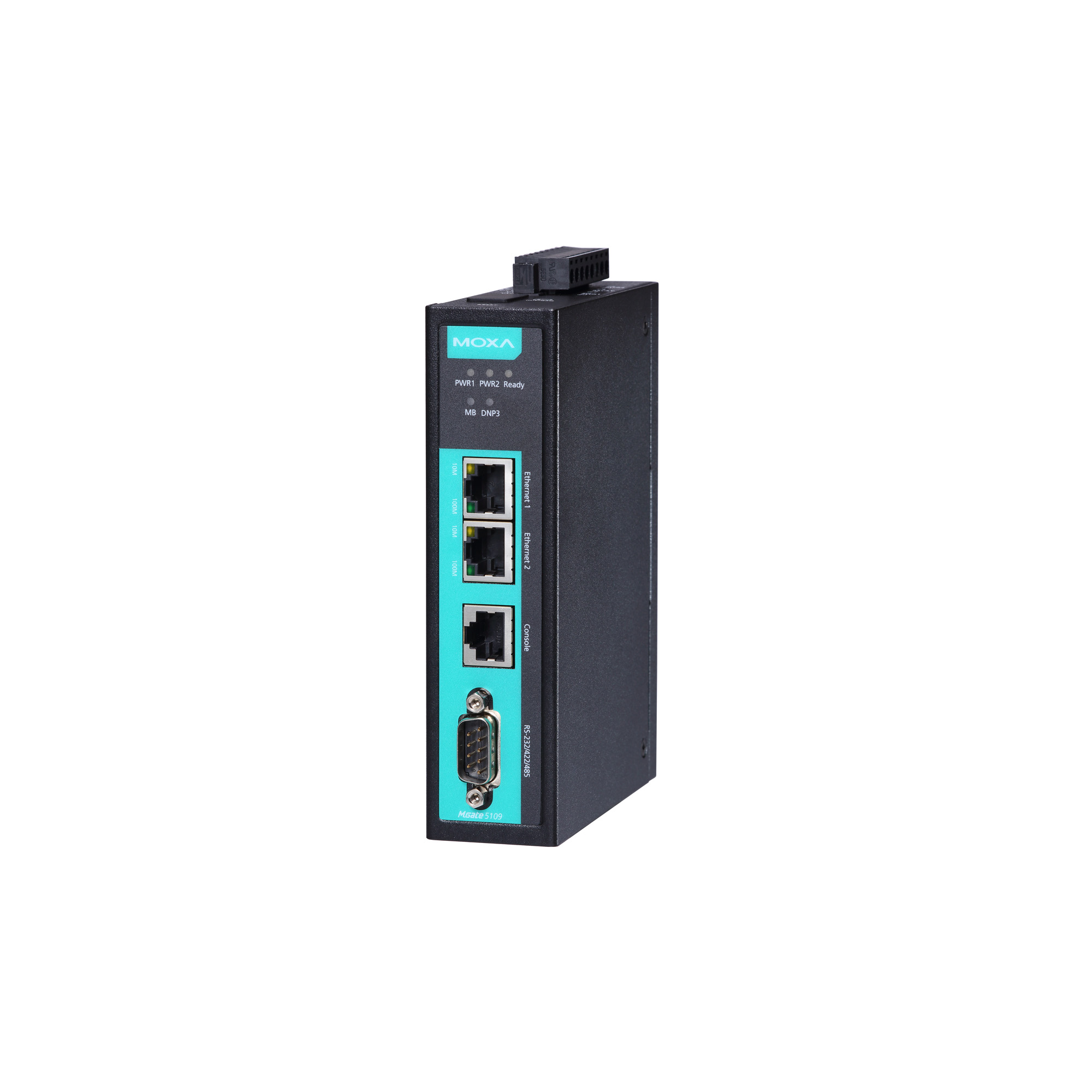

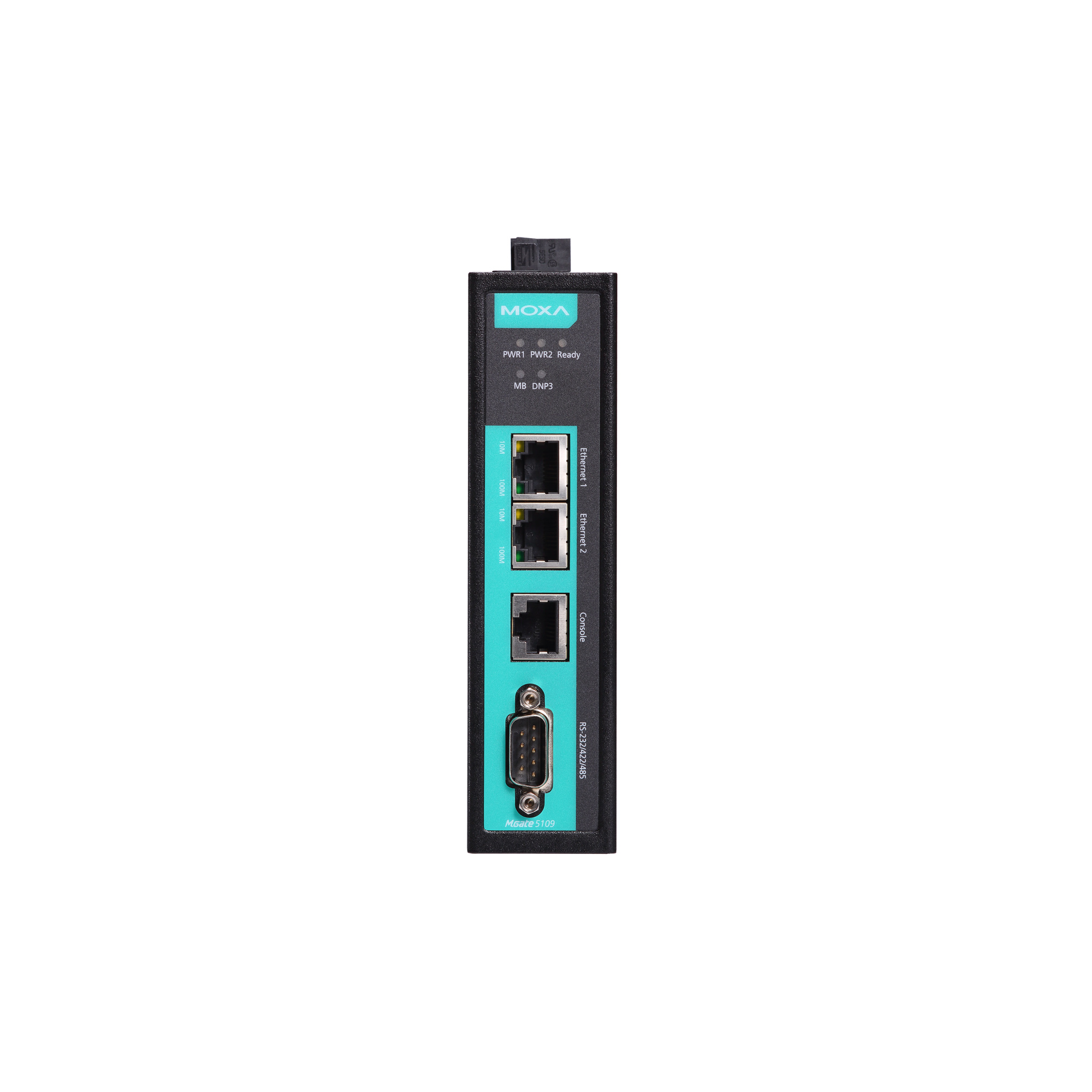

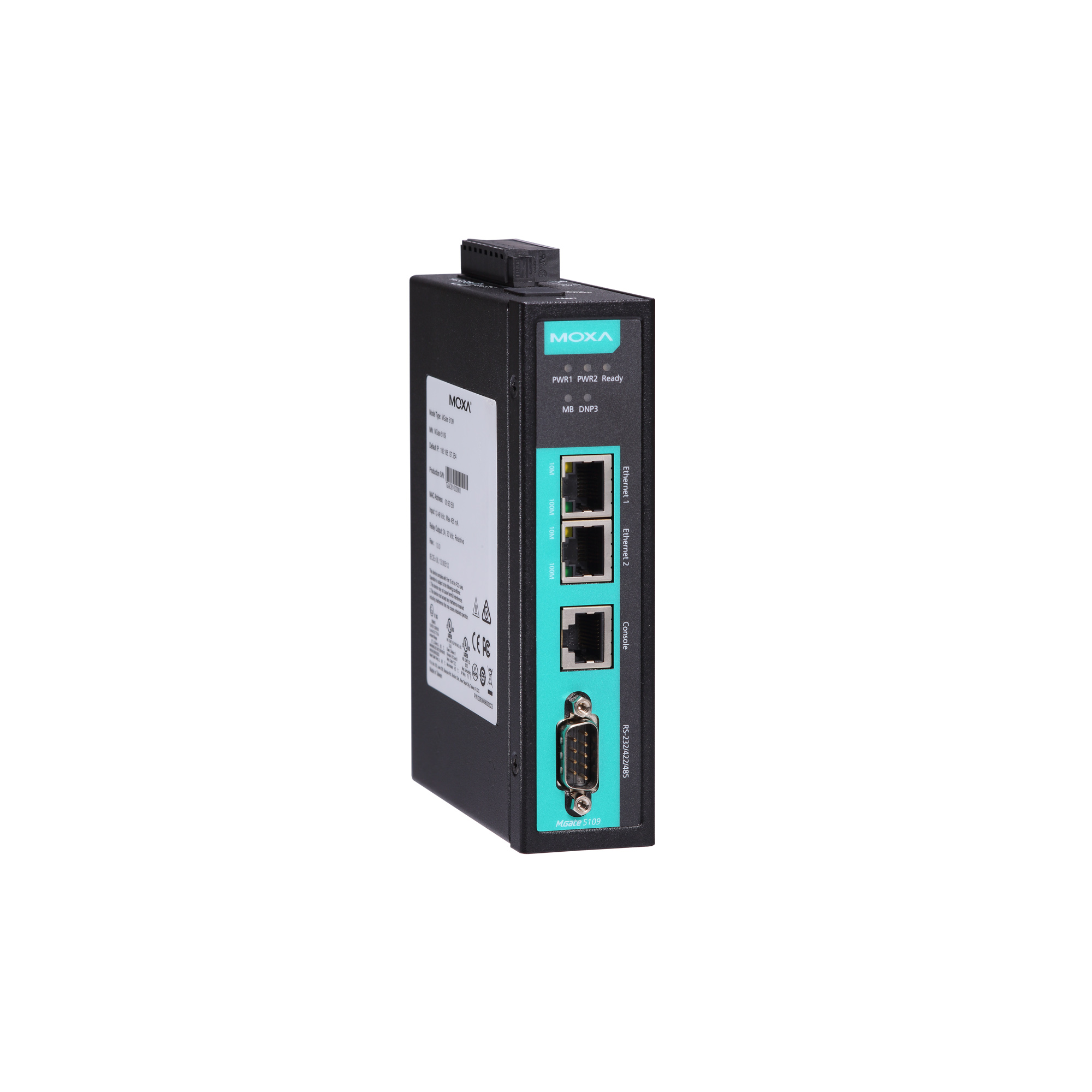

Преобразователь MGate 5109

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave 

• Количество портов Modbus

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

• Разъемы

  DB9 'папа' 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Поддерживаемые функции

  1, 2, 3, 4, 5, 6, 15, 16, 23

• Максимальное количество команд

  100

• Максимальное количество соединений

  MGate в роли Modbus TCP Master: 32 соединения slave; MGate в роли Modbus TCP slave: 16 соединений master

Интерфейс DNP3

• Максимальное количество соединений

  Режим Agent: MGate в роли DNP3 TCP/UDP master: 32 соединения outstation, MGate в роли DNP3 TCP/UDP outstation: 1 соединение master Режим Transparent: 16 соединений master или 32 соединений outstation

• Внутренняя база данных DNP3

  Для каждого устройства outstation: Дискретный ввод - 8192 контакта, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов, События дискретного ввода - 1024, События аналогового ввода - 1024, События счетчика - 1024 Когда MGate 5109 выступает в роли DNP3 outstation: Дискретный ввод - 8192 контактов, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контактов, Аналоговый вывод - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов

Параметры последовательной связи

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Изоляция последовательной линии

  2 кВ 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  2 А при 30 В пост. 

Память

• Тип слота для установки карты памяти

  1 слот для карты microSD (SDHC) объемом до 32 Гб 

Управление устройством

• Интерфейс управления

  Web-интерфейс 
  Последовательная консоль 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  455 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  36 x 105 x 140

• Вес нетто, кг

  0.51

Монтаж

• Монтаж

  На DIN-рейку 
  настольный/настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL508 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 
  IECEx 

• Электромагнитная совместимость (EMI)

  CISPR 22 
  FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55022/24 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  859422

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
  крепеж для монтажа на DIN-рейку 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/MGate_5109_Series.htm
