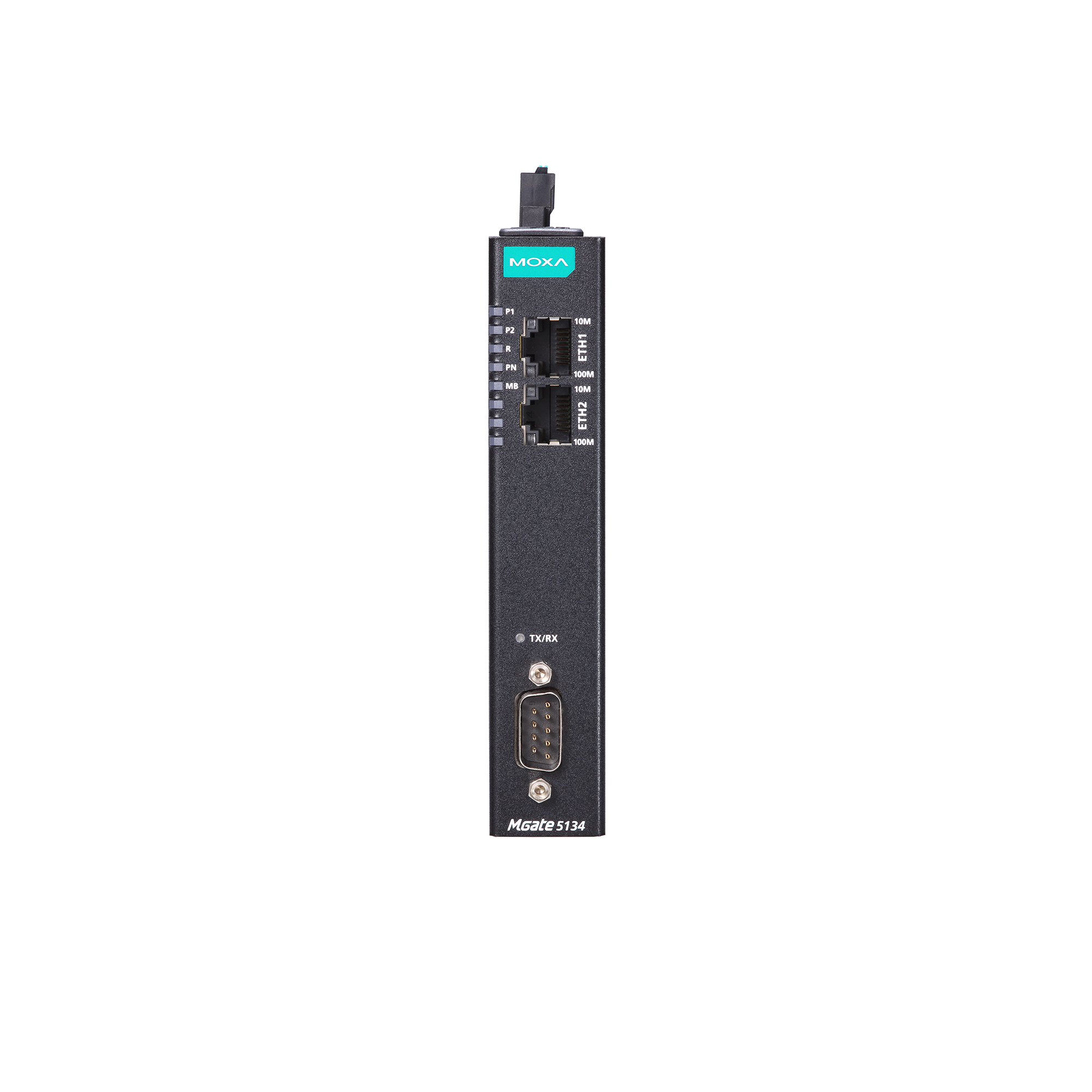

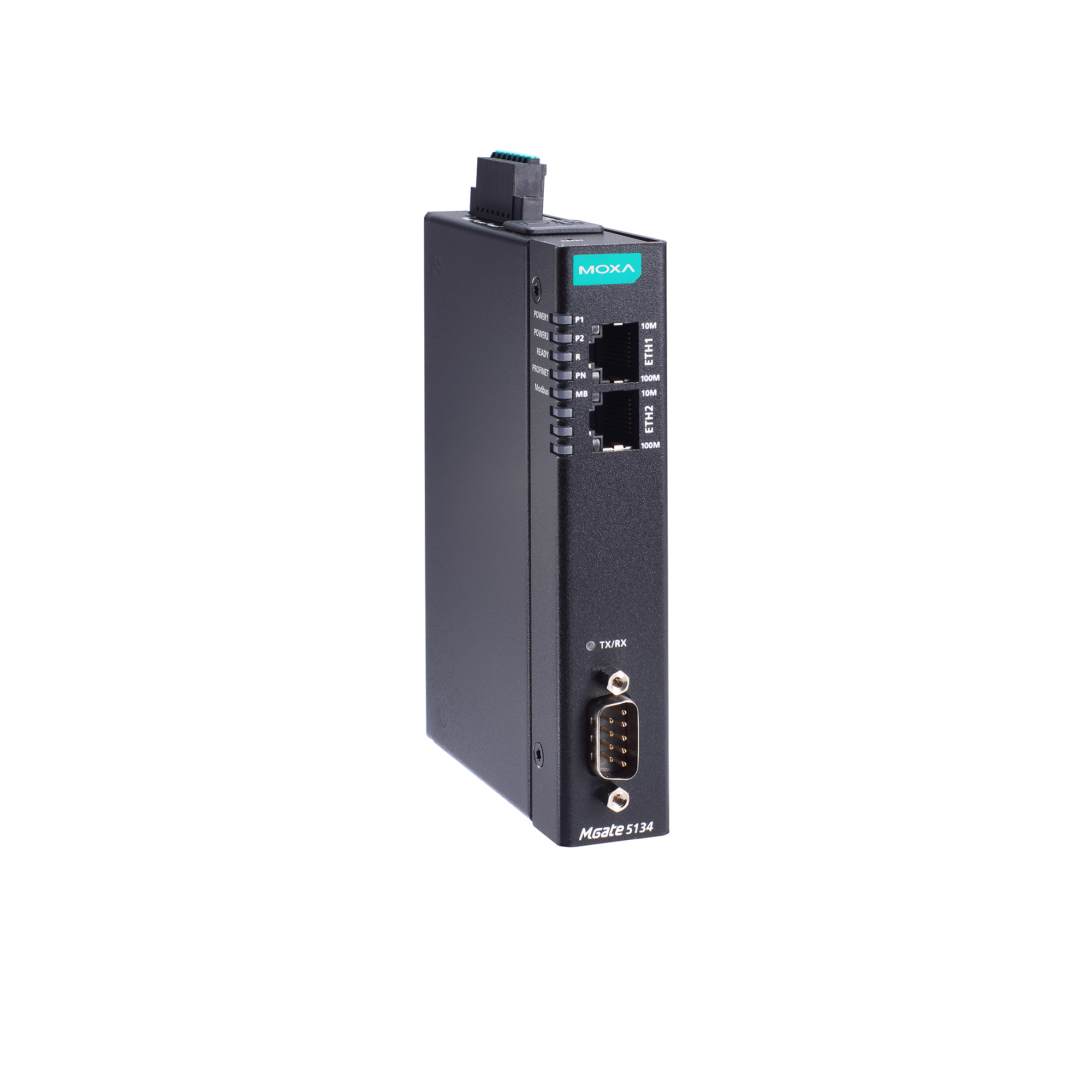

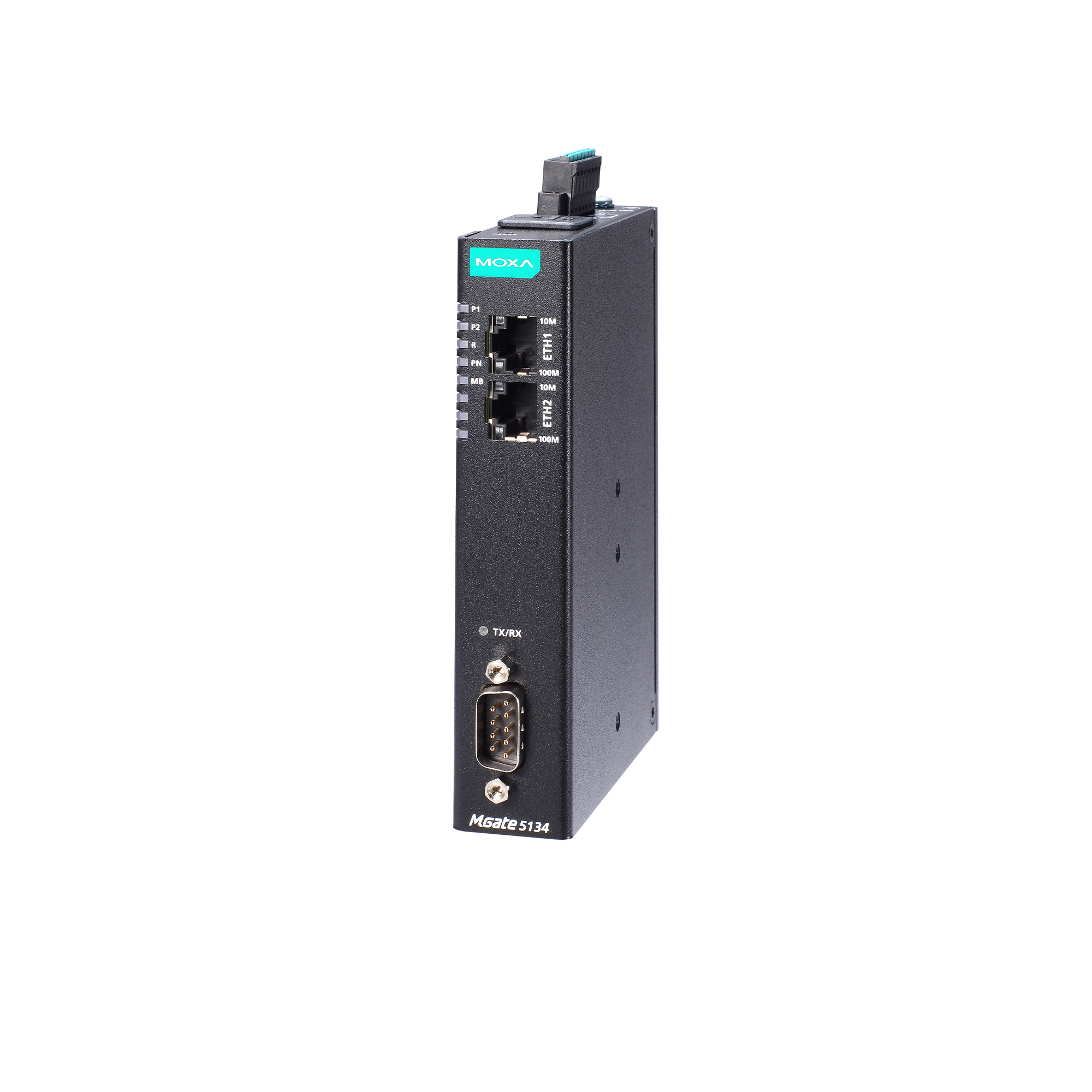

Преобразователь MGate 5134-T

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Скорость передачи данных

  10/100 Мбит/с, auto MDI/MDIX 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  Modbus TCP Client, PROFINET IO Device

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

• Максимальное количество соединений Modbus

  32

• Максимальное количество соединений МЭК104

  MGate в роли МЭК104 Client: 32 соединения; MGate в роли МЭК104 Server: 32 соединения

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave 

• Количество портов Modbus

  1

• Передаваемые сигналы

  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

• Разъемы

  DB9 'папа' 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Поддерживаемые функции

  1, 2, 3, 4, 5, 6, 15, 16, 23

• Максимальное количество команд

  128

• Максимальное количество соединений

  32

Параметры последовательной связи

• Количество последовательных портов

  1

• Количество портов RS-232/422/485

  1

• Тип последовательных портов

  RS-232/422/485 

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, RTS Toggle (только для RS-232) 

• Протоколы последовательной связи

  Modbus RTU 

• Скорость передачи данных, бит/с

  300 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Изоляция последовательной линии

  2 кВ 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  2 А при 30 В пост. 

Память

• Тип слота для установки карты памяти

  1 слот карты SD 2.0 объемом до 32 Гб 

Управление устройством

• Интерфейс управления

  Последовательная консоль 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  455 мА

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  25 x 90 x 129.6

• Вес нетто, кг

  0.29

Монтаж

• Монтаж

  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  UL 61010-2-201 
  EN 61010-2-201 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-31 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  1240821

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
