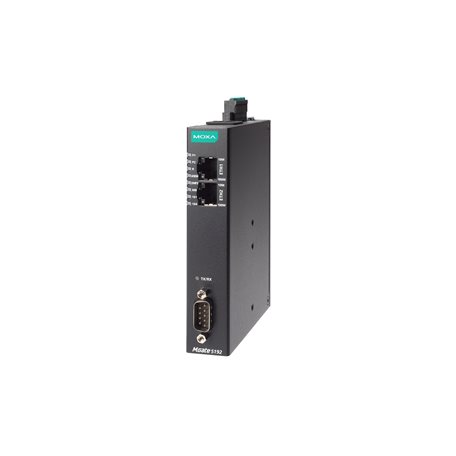

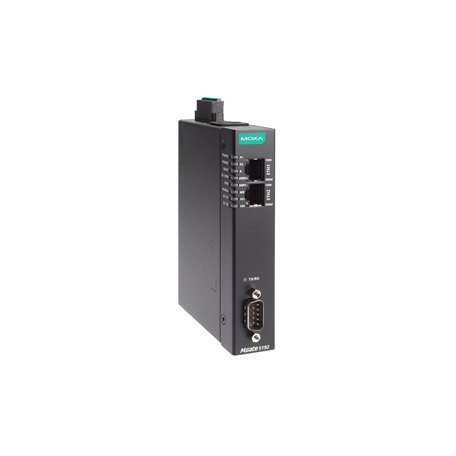

Преобразователь MGate 5192-T

Технологии

• Промышленные протоколы

  Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3, Serial Master

• Протоколы управления

  ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

• Протоколы синхронизации времени

  NTP Client

Функции безопасности

• Протоколы защиты

  SNMPv3, SNMPv2c Trap, HTTPS (TLS 1.3)

• Аутентификация

  Локальная база данных

• Шифрование

  HTTPS, AES-128, AES-256, SHA-256

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Скорость передачи данных

  10/100 Мбит/с, auto MDI/MDIX 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server, DNP3, TCP Master

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

• Максимальное количество соединений Modbus

  32

• Максимальное количество соединений МЭК104

  32

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave 

• Количество портов Modbus

  1

• Разъемы

  DB9 'папа' 

• Поддерживаемые функции

  1, 2, 3, 4, 5, 6, 15, 16, 23

• Максимальное количество команд

  128

Интерфейс DNP3

• Максимальное количество соединений

  16

• Внутренняя база данных DNP3

  Binary inputs Analog inputs Counters Frozen counters Binary outputs Analog outputs

Параметры последовательной связи

• Количество портов RS-232/422/485

  1

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Изоляция последовательной линии

  2 кВ 

• Сопротивление терминального резистора

  120 Ом 

Релейный вывод

• Нагрузочная способность реле

  2 А при 30 В пост. 

Память

• Тип слота для установки карты памяти

  microSD (до 32 Гб) 

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  HTTP 
  HTTPS 

• MIB-базы

  RFC1213, RFC1317

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  455 мА при 12 В пост.

• Разъем электропитания

  Евровилка 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  36 x 120 x 150

• Вес нетто, кг

  0.51

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 
  IEC 62368-1 
  IEC 60950-1 
  UL 60950-1 
  EN 60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Применение на электрических подстанциях

  IEC 61850-3 
  IEEE 1613 

• Удары

  IEC 60068-2-27 
  IEC 61850-3 Edition 2.0 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 61850-3 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  1180203

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
  крепеж для монтажа на DIN-рейку 
