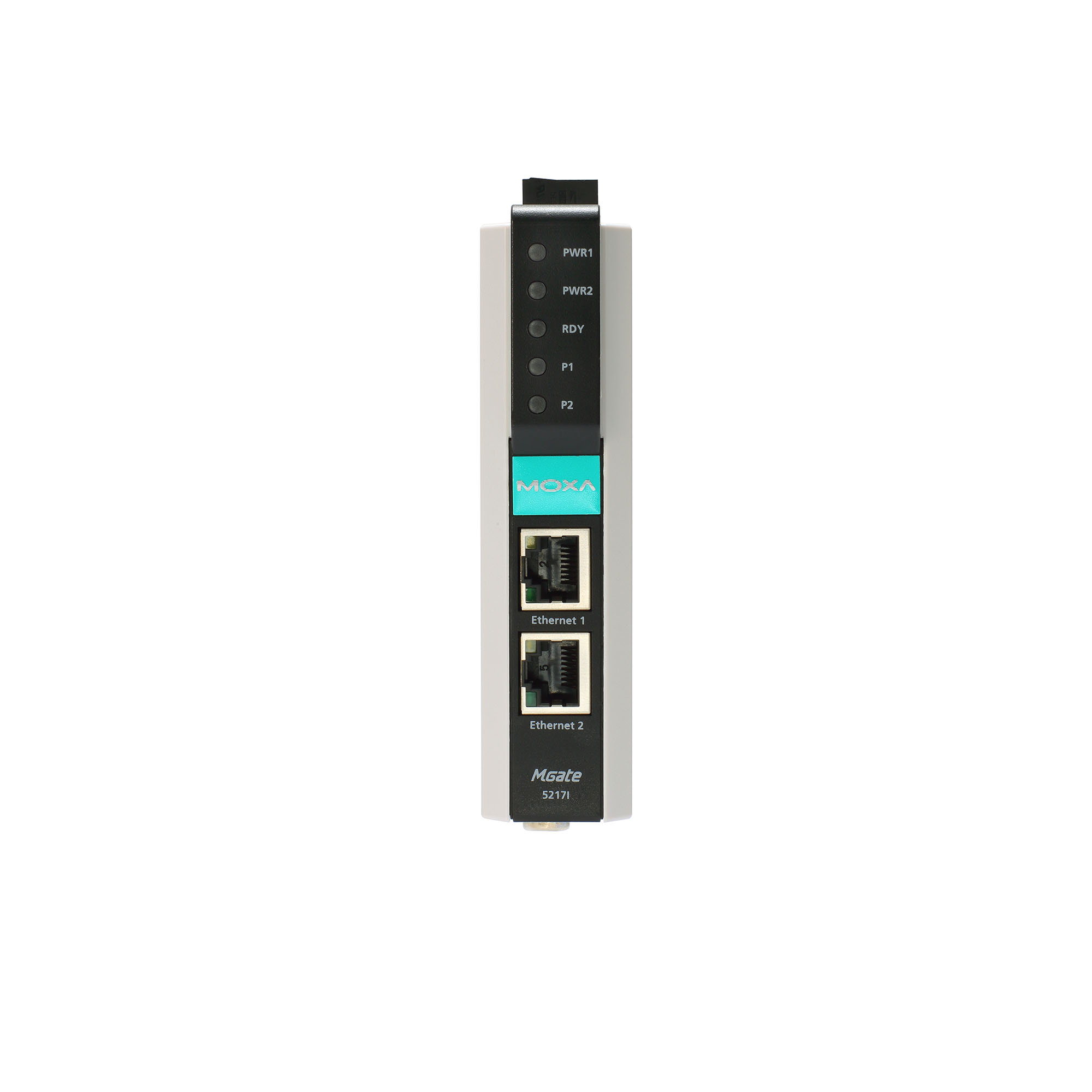

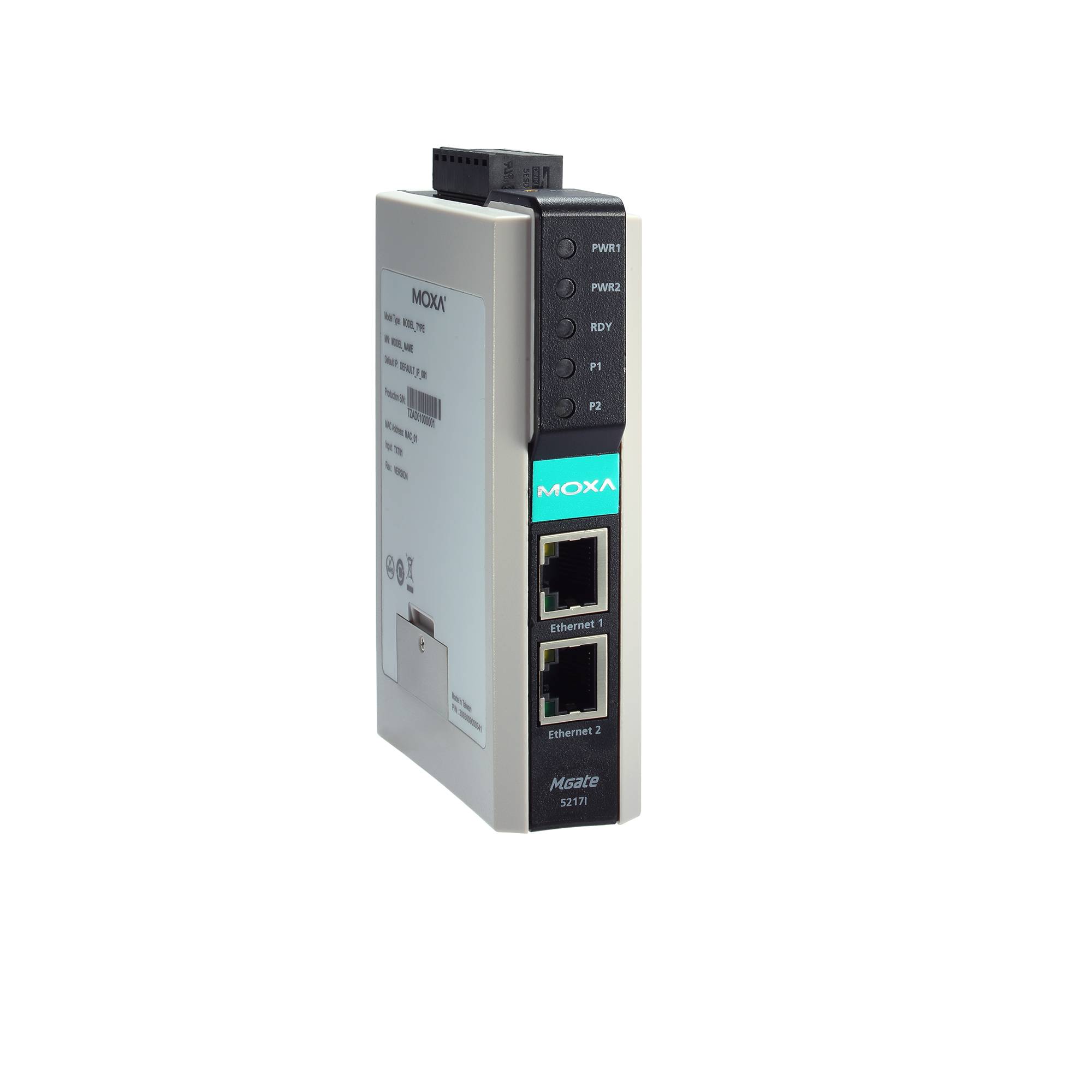

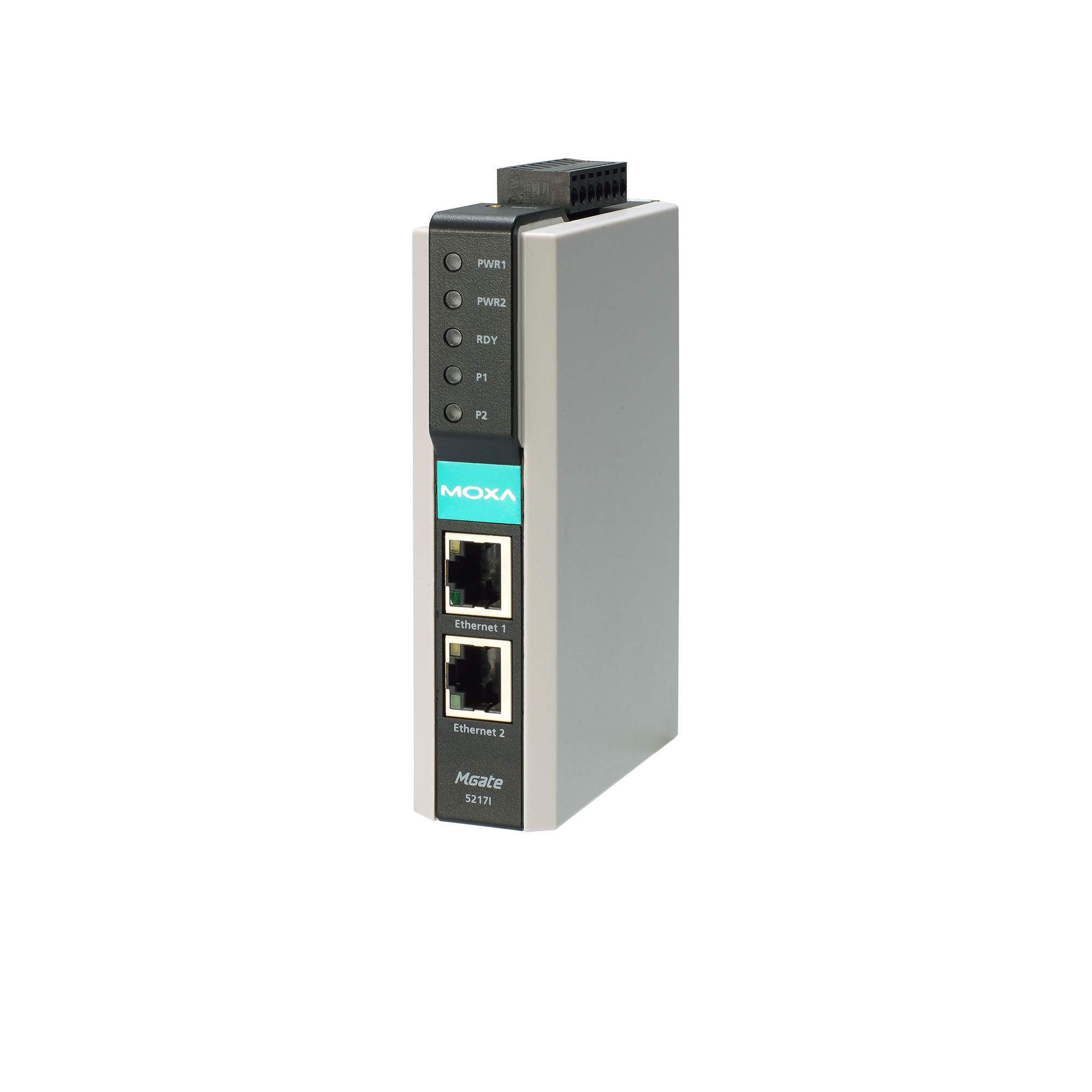

Преобразователь MGate 5217I-1200-T

Параметры последовательной связи

• Количество портов RS-232/422/485

  2

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Изоляция последовательной линии

  2 кВ 

• Сопротивление терминального резистора

  120 Ом 

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  Modbus TCP Client (Master), BACnet/IP Server (Slave)

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс BACnet

• Поддерживаемые объекты BACnet

  Двоичный вход 
  Двоичный выход 
  Двоичное значение 
  Аналоговый вход 
  Аналоговый выход 
  Аналоговое значение 
  Вход со многими состояниями 
  Выход со многими состояниями 
  Значение со многими состояниями 
  Целое значение 
  Положительное целое значение 

• Объем памяти

  1200 соединений 

• Режим

  Сервер (Slave) 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII (Master), Modbus TCP Client (Master) 

• Поддерживаемые функции

  1, 2, 3, 4, 5, 6, 16

• Максимальное количество команд Modbus

  1200 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 30 В пост. 

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  Telnet-консоль 
  Web-интерфейс 

• Кнопка Reset

  Есть 

• MIB-базы

  RFC1213, RFC1317

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост., 24 В перем. 

• Потребление тока

  300 мА при 24 В перем., 510 мА при 12 В пост.

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  29 x 89.2 x 124.5

• Вес нетто, кг

  0.38

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  UL 62368-1 
  IEC 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  1277500

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5217-series
