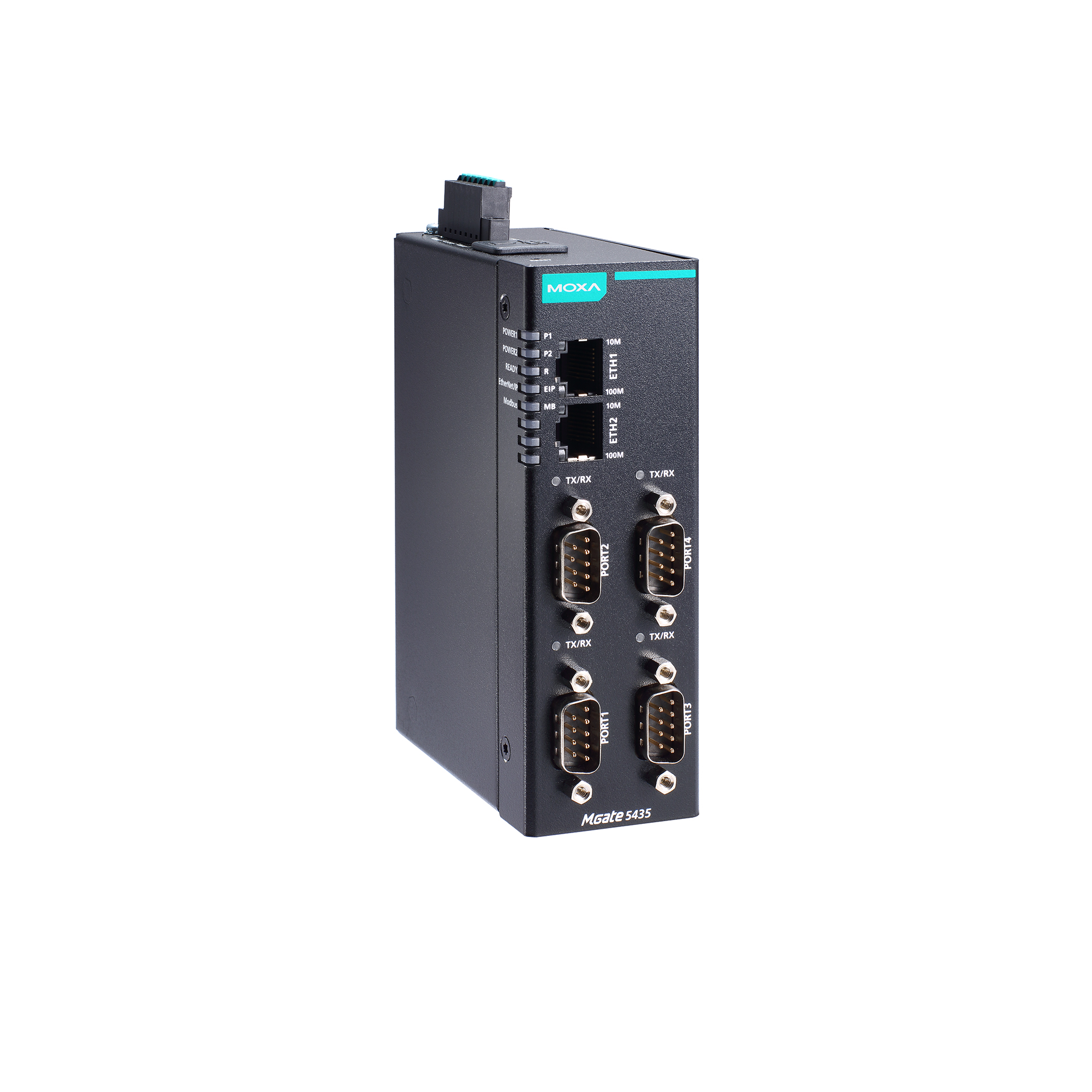

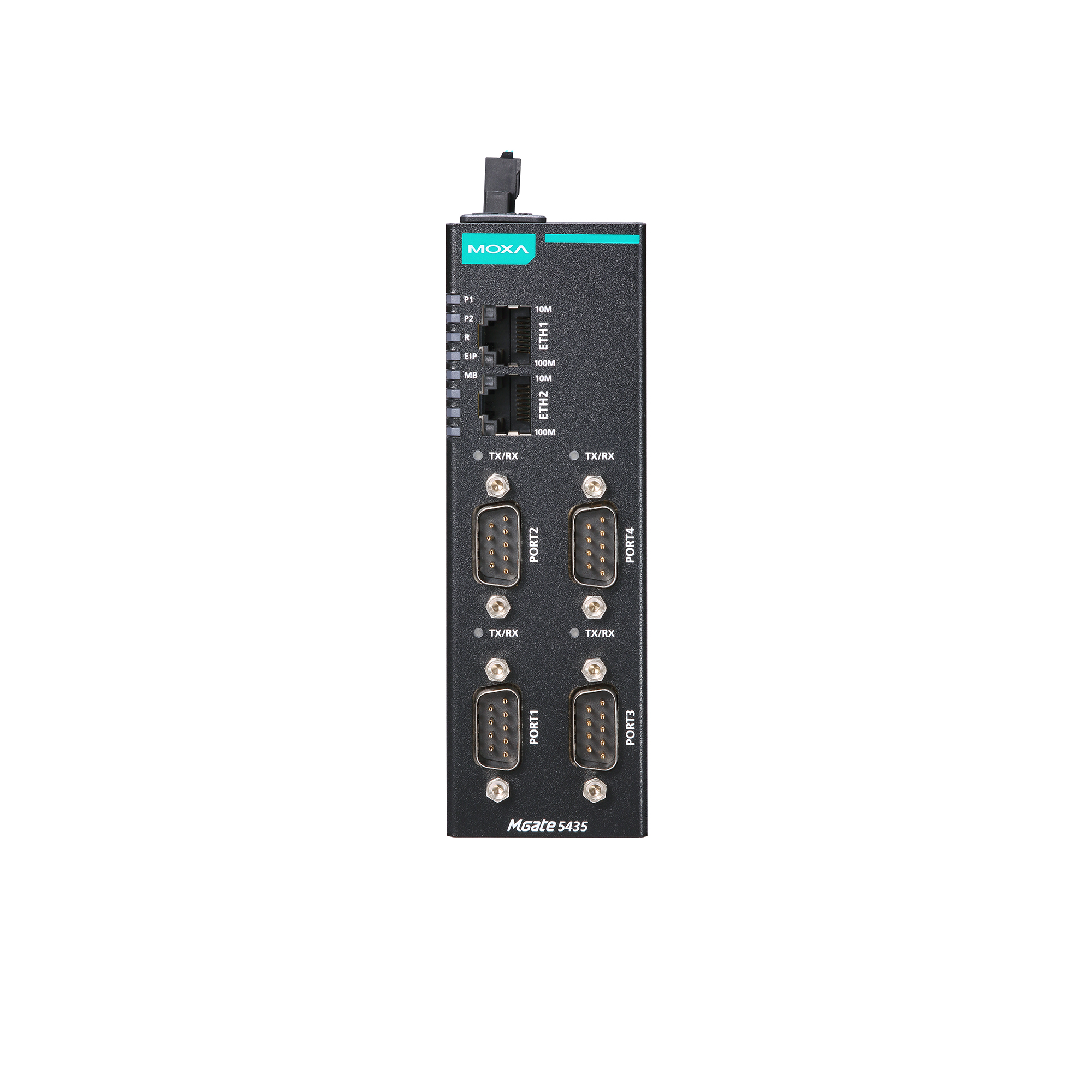

Преобразователь MGate 5435

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  EtherNet/IP, Modbus TCP, MQTT

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII 

• Количество портов Modbus

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
  RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 

• Разъемы

  DB9 'папа' 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

Параметры последовательной связи

• Количество последовательных портов

  4

• Тип последовательных портов

  RS-232 

• Разъем последовательного порта

  8-контактный RJ45 

• Передаваемые сигналы

  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

• Изоляция последовательной линии

  2 кВ 

Релейный вывод

• Количество каналов релейного вывода

  1

Память

• Тип слота для установки карты памяти

  1 слот для карты microSD (SDHC) объемом до 32 Гб 

Управление устройством

• Интерфейс управления

  Web-интерфейс 
  Последовательная консоль 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  455 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  42 x 90 x 130

• Вес нетто, кг

  0.4

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 

Наличие международных сертификатов

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-8 
  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-6 CS 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  689989

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  крепеж для монтажа на DIN-рейку 
  Устройство 
  Консольный кабель RJ45-на-DB9 
  краткое руководство пользователя 
