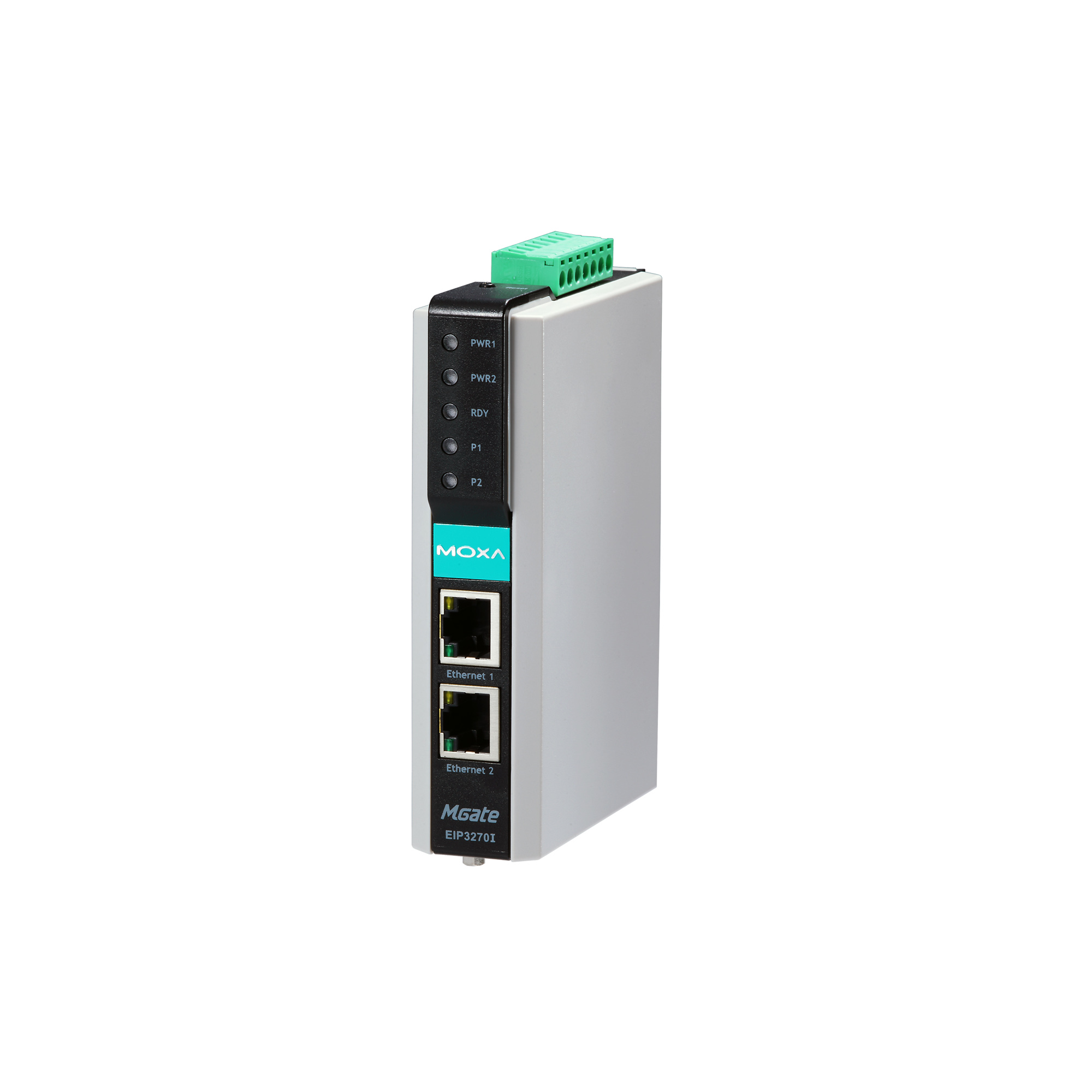

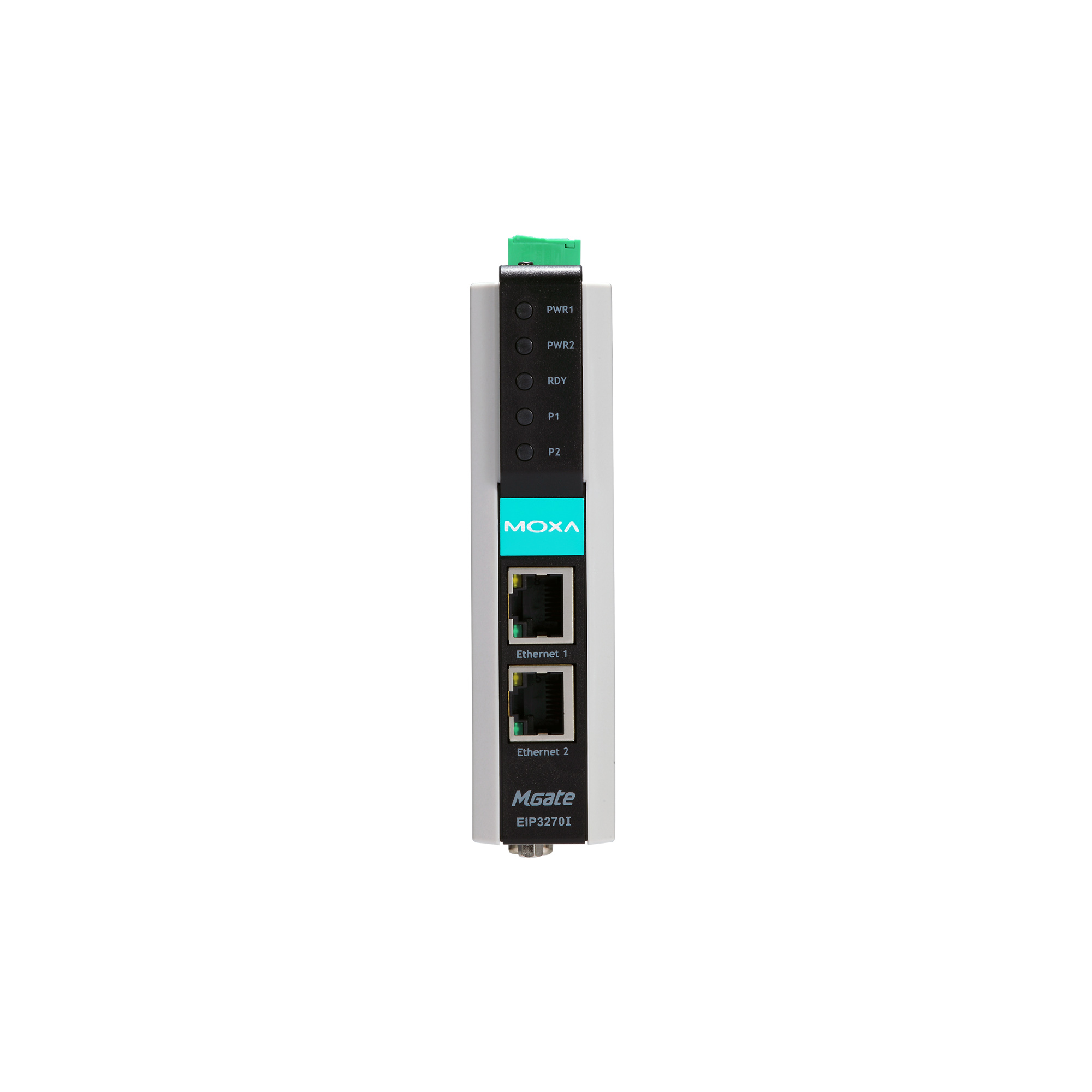

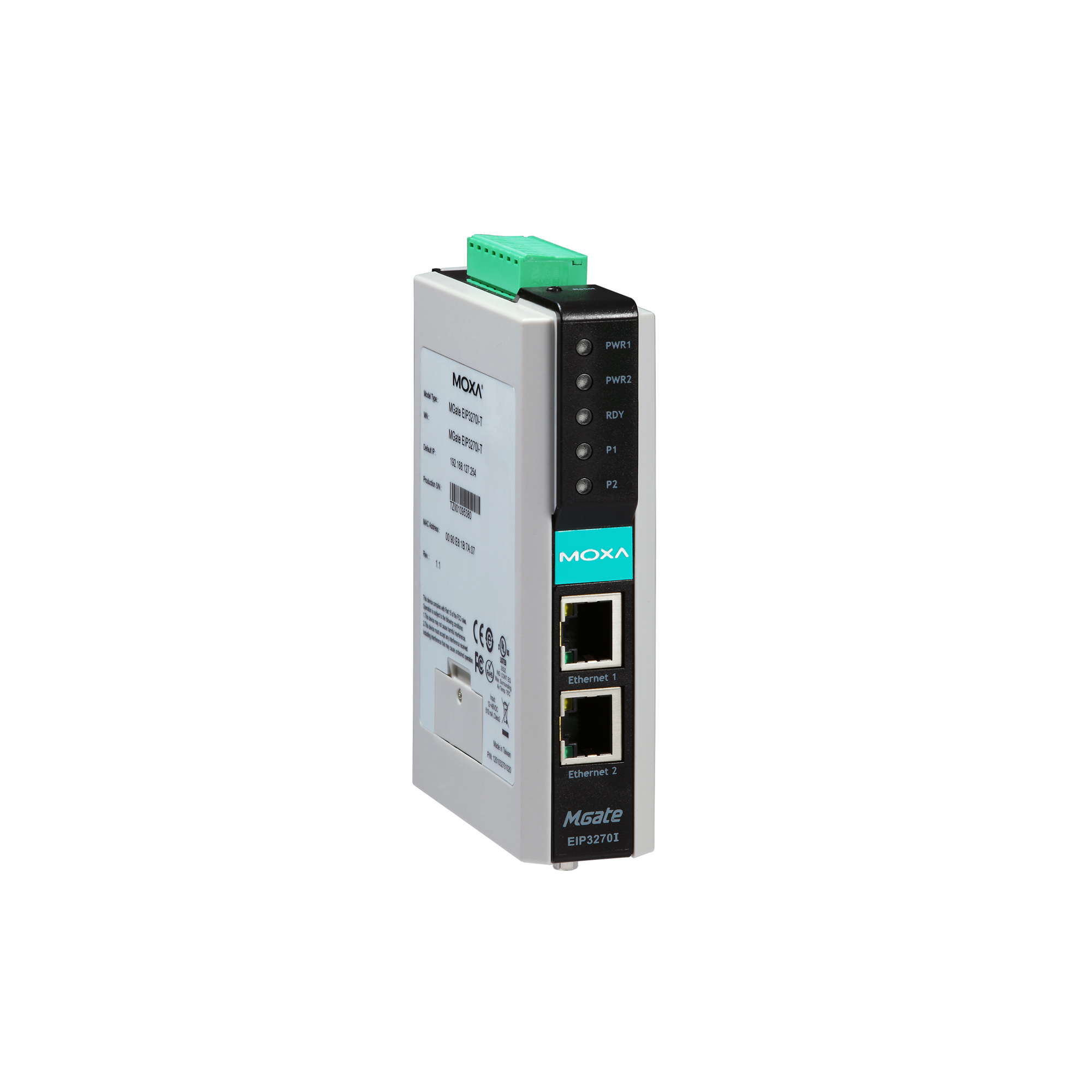

Преобразователь MGate EIP3270

Параметры связи

• Порты Ethernet

  2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  EtherNet/IP client/server

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Параметры последовательной связи

• Количество последовательных портов

  2

• Тип последовательных портов

  RS-232/422 

• Разъем последовательного порта

  DB9 'папа' x 2 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR (только для RS-232) 

• Протоколы последовательной связи

  DF1 (полный дуплекс) 

• Скорость передачи данных, бит/с

  1200 ~ 921600 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 30 В пост. 

Управление устройством

• Интерфейс управления

  Telnet-консоль 
  Windows-утилита 
  Последовательная консоль 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  435 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  29 x 89.2 x 118.5

• Вес нетто, кг

  0.38

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL508 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  125234

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  http://www.moxa.com/product/MGate_EIP3000_Series.htm
