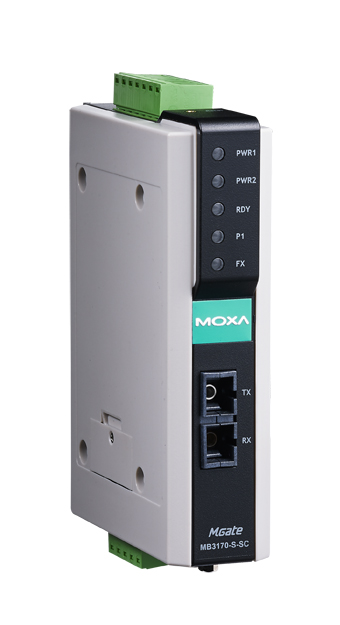

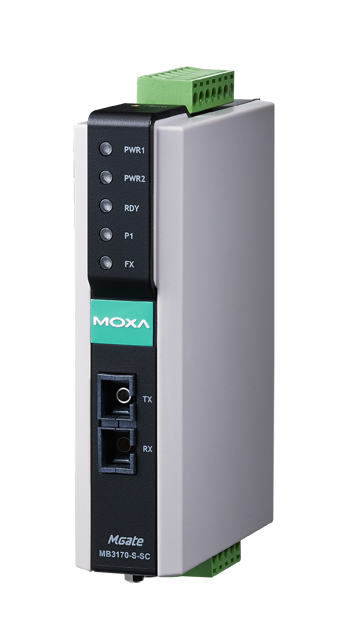

Преобразователь MGate MB3170-S-SC

Параметры связи

• Порты Ethernet

  1 

• Тип разъема

  SC 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave 

• Количество портов Modbus

  1

• Передаваемые сигналы

  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 
  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 

• Разъемы

  DB9 'папа' (RS-232) + клеммы (RS-422/485) 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Защита от импульсных помех, кВ

  15

Параметры последовательной связи

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

Характеристики оптоволоконного интерфейса Fast Ethernet

• Количество оптических портов

  1

• Тип интерфейса

  Одномодовое оптоволокно 

• Дальность передачи по оптоволокну

  до 40 км 

• Длина волны по оптоволокну, нм

  1310 

• Мощность оптического передатчика, дБм

  -5

• Чувствительность оптического приемника, дБм

  -34

• Допустимые потери в канале связи, дБм

  29

• Насыщение приемника, дБм

  -3

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 30 В пост. 

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  Telnet-консоль 
  Web-интерфейс 
  Утилита MGate Manager 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  555 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  29 x 89.2 x 118.5

• Вес нетто, кг

  0.36

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL508 

• Взрывобезопасность

  Class 1 Division 2 
  ATEX 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Применение в морских системах

  DNV 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 
  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  1175887

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
