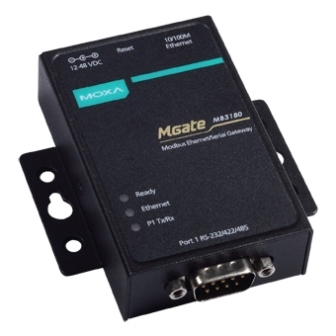

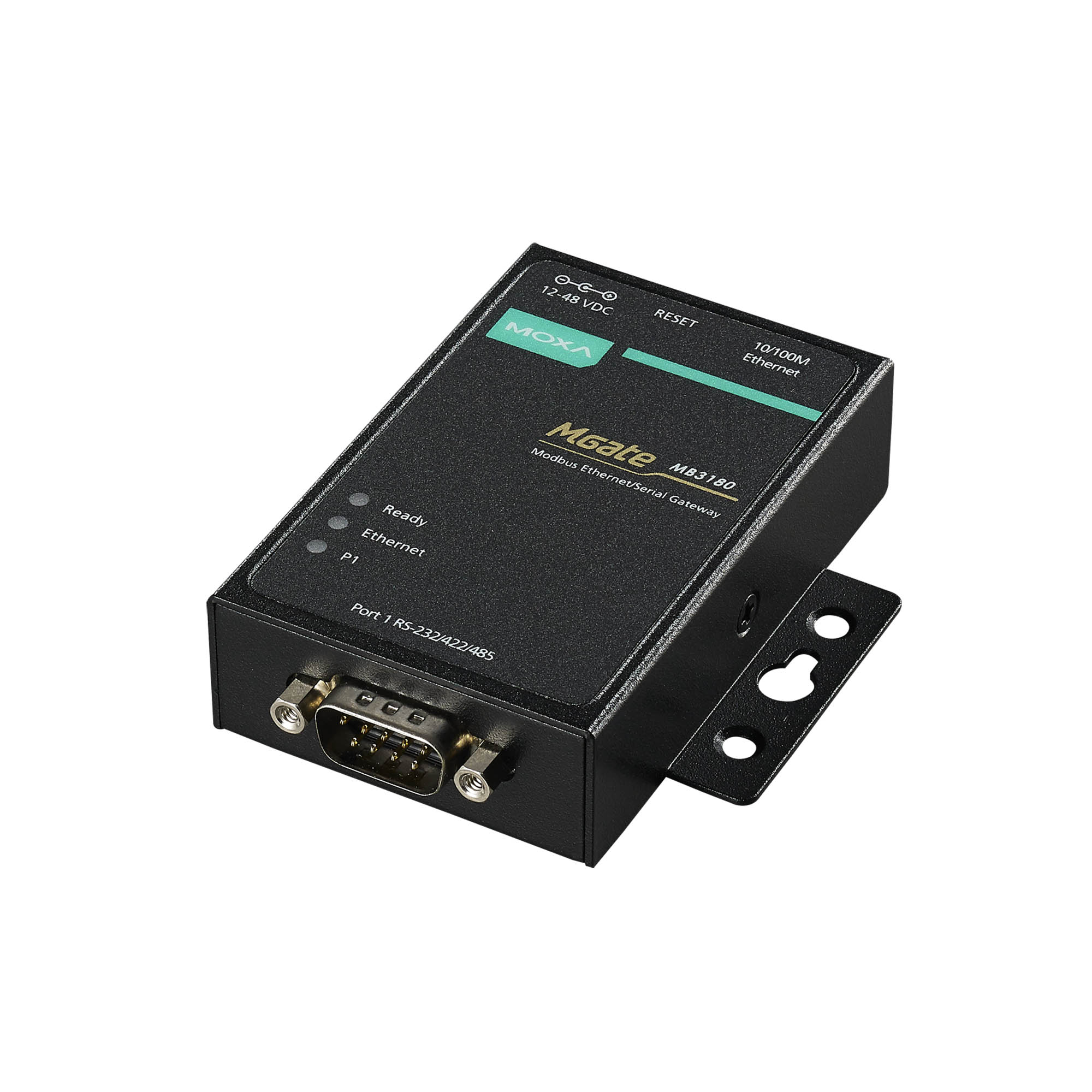

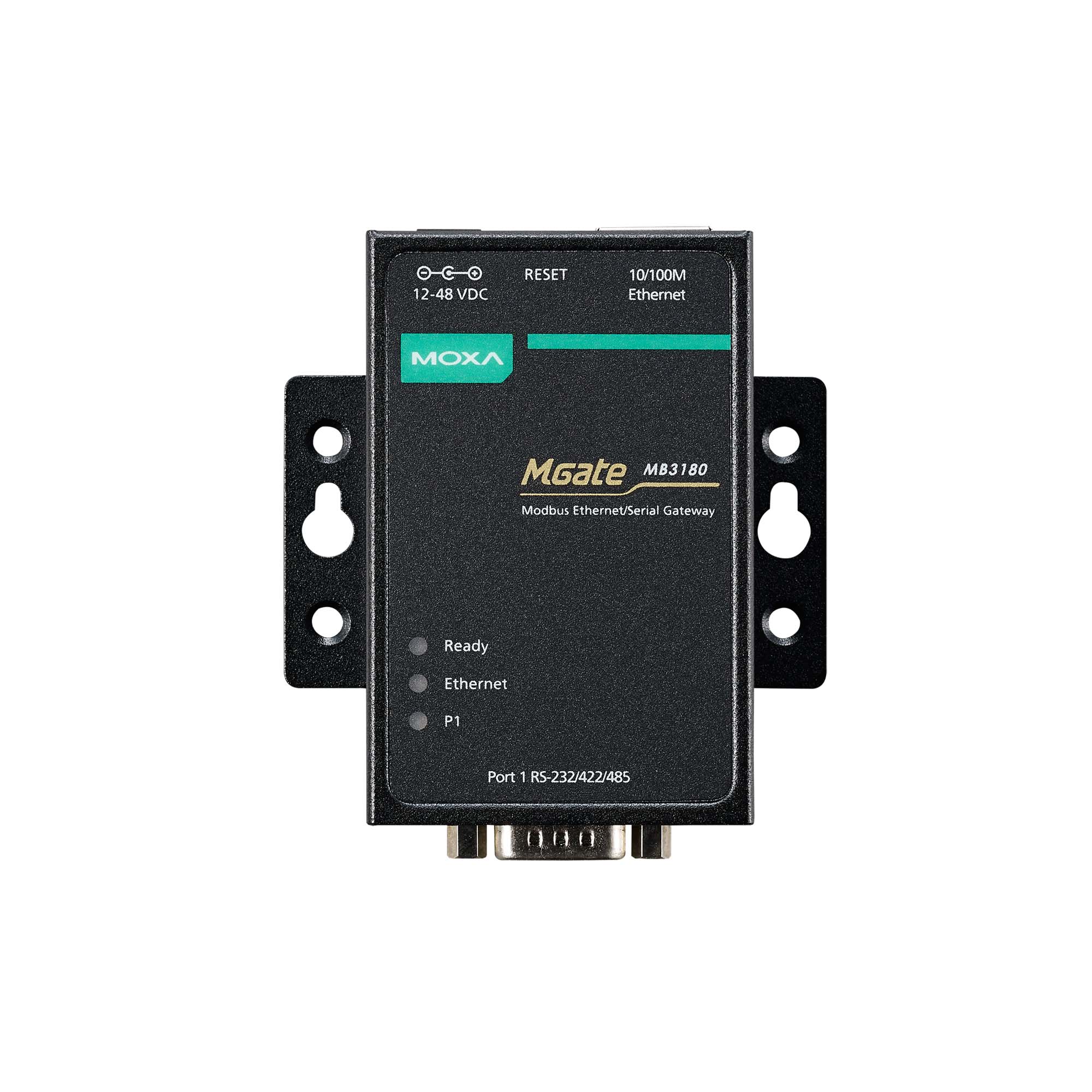

Преобразователь MGate MB3180

Параметры последовательной связи

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  Modbus TCP

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave 

• Количество портов Modbus

  1

• Передаваемые сигналы

  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

• Разъемы

  DB9 'папа' 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Защита от импульсных помех, кВ

  15

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  Telnet-консоль 
  Web-интерфейс 
  Утилита MGate Manager 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  200 мА при 12 В

• Разъем электропитания

  Концентрический штекер 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  22 x 52 x 80

• Вес нетто, кг

  0.34

Монтаж

• Монтаж

  на DIN-рейку (опционально) 
  Настольный/настенный 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов

  628376

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  адаптер питания 
  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  http://www.moxa.com/product/MGate_MB3180_3280_3480.htm
