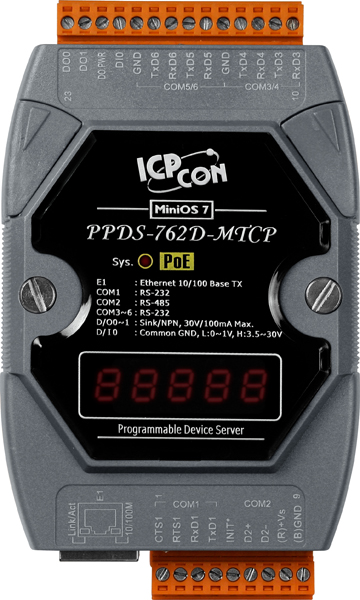

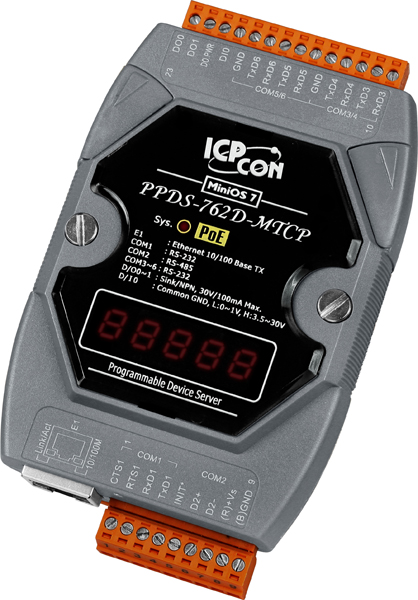

Преобразователь PPDS-762D-MTCP CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Параметры последовательной связи

• Количество портов RS-232

  5

• Количество портов RS-485

  1

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: Tx, Rx, GND 
  RS-232: TxD, RxD, RTS, CTS, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Скорость передачи данных, бит/с

  115200 макс. 

• Резистор в цепи смещения

  Есть 

Дискретный ввод

• Количество каналов дискретного ввода

  1 

• Тип каналов дискретного ввода

  Сухой (Source) 

• Напряжение лог. 1

  +3.5 ~ +30 В пост. 

• Напряжение лог. 0

  +1 В макс. 

Счетчик

• Количество каналов таймера/счётчика

  1 

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  2 

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  30 В макс. 

Память

• DDR3 SDRAM

  512 Мб 

• Flash

  512 Кб 

• Память EEPROM

  16 Кб 

Светодиодные индикаторы

• Светодиодные индикаторы

  Системный, PoE

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  2.9 Вт

• Защита от неверной полярности

  Есть 

• Питание по PoE

  Есть, IEEE 802.3af, Class1 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +80 

• Рабочая влажность, %

  5 ~ 90, без образования конденсата 

Системные характеристики

• Процессор

  80186, 80 МГц или совместимый 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 123 x 35
