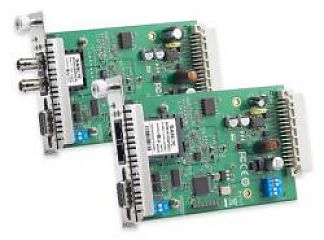

Преобразователь TCF-142-M-ST-RM

Входной интерфейс

• Тип входного интерфейса

  RS-232/422/485 

• Тип разъема

  DB9 'мама' 

Выходной интерфейс

• Тип выходного интерфейса

  Многомодовое оптоволокно 

• Тип разъема

  Разъем ST 

Параметры последовательной связи

• Количество последовательных портов

  1

• Тип последовательных портов

  RS-232/422/485 

• Разъем последовательного порта

  DB9 'мама' 

• Передаваемые сигналы

  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: Tx, Rx, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Характеристики оптоволоконного интерфейса Fast Ethernet

• Количество оптических портов

  1

• Тип интерфейса

  Многомодовое оптоволокно 

• Разъем

  ST 

• Тип оптоволоконного кабеля

  62.5/125 мкм 
  50/125 мкм 

• Дальность передачи по оптоволокну

  до 5 км 

• Длина волны по оптоволокну, нм

  850 

• Мощность оптического передатчика, дБм

  -5

• Чувствительность оптического приемника, дБм

  -20

• Допустимые потери в канале связи, дБм

  15

• Насыщение приемника, дБм

  0

• Поддержка кольцевой топологии по оптоволокну

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 В пост. 

• Потребление тока

  150 мА при 12 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +75 

• Рабочая влажность, %

  5 ~ 95 

Конструктивные свойства

• Материал корпуса

  Бескорпусное исполнение 

Размеры и вес

• Габаритные размеры, мм

  86.8 x 136.5 x 21

• Вес нетто, кг

  0.11

Монтаж

• Монтаж

  В шасси 

Наличие международных сертификатов

• Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123

  Есть 

• Безопасность

  UL60950-1 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 
  CISPR 32 

• Электромагнитная совместимость (EMS)

  EN 61000-4-8 
  EN 61000-4-3 (RS) 
  EN 61000-4-4 (EFT) 
  EN 61000-4-6 (CS) 
  EN 61000-4-2 (ESD) 
  EN 61000-4-5 (Surge) 
  EN 61000-4-11 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Свободное падение

  IEC 60068-2-32 

• Среднее время наработки на отказ (MTBF), часов

  514926

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/TCF-142-RM.htm
